UML工具Visual Paradigm教程：生成Oracle数据库的映射层（ORM）

专业的SQL Server、MySQL数据库同步软件

Visual Paradigm是一种企业项目设计工具，包括设计共享，线框和数据库设计的新功能。现在，您只需要一个模型软件Visual Paradigm即可完成使用UML设计软件，BPMN进行业务流程分析以及ERD企业设计数据库的任务。 Visual Paradigm现在可用于在线订购，现在享受即时折扣！

单击以下载Visual Paradigm的最新试用版。

从实体模型创建对象模型

1.下载Computer Sales.vpp。您也可以在本教程底部的”资源”部分中找到此文件。

2.在Visual Paradigm中打开下载的项目文件。您可以通过从应用程序工具栏中选择”项目”>”打开”来打开项目。

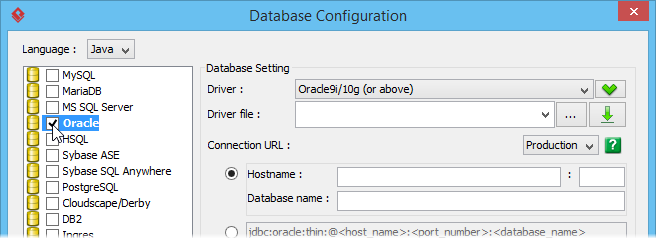

3.在继续之前，这里需要注意一个重要点。在本教程中，我们将生成可与Oracle数据库一起使用的ORM代码和Hibernate映射。通过选择Oracle作为数据库来配置数据库设置很重要。让我们检查一下。从应用程序工具栏中选择工具>数据库>数据库配置…。我们已经在”数据库配置”窗口中为您选择了Oracle。请记住亲自进行此操作。另外，请确保输入了连接详细信息和实际使用情况。但是，要完成本教程，我们可以省略连接设置。现在关闭数据库配置。

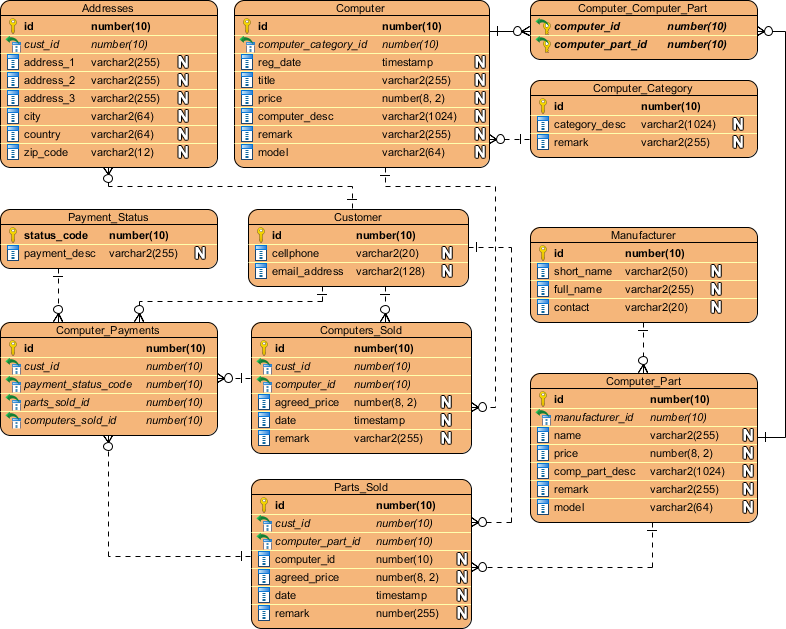

4.打开并查看实体关系图(ERD)计算机销售。该图包含许多与用于存储计算机销售记录的订单系统相关的实体。

5.为了生成\\ n Hibernate映射和ORM源文件，您需要首先同步ERD和类图。右键单击ERD，然后选择”同步到类图”。

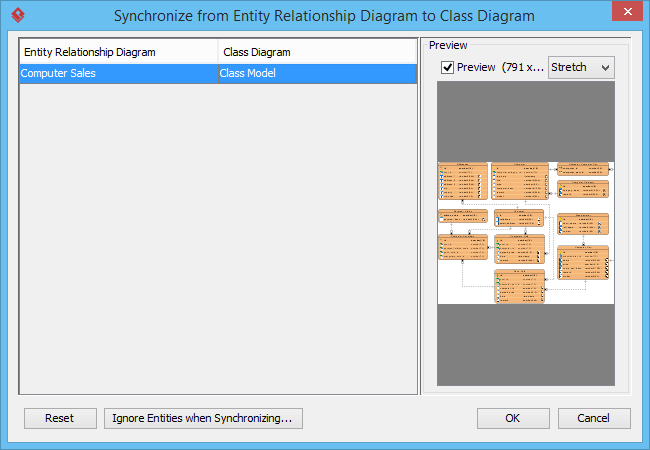

6.从属实体关系图显示为类图同步窗口。输入”类模型”作为类图的名称，然后单击”确定”。

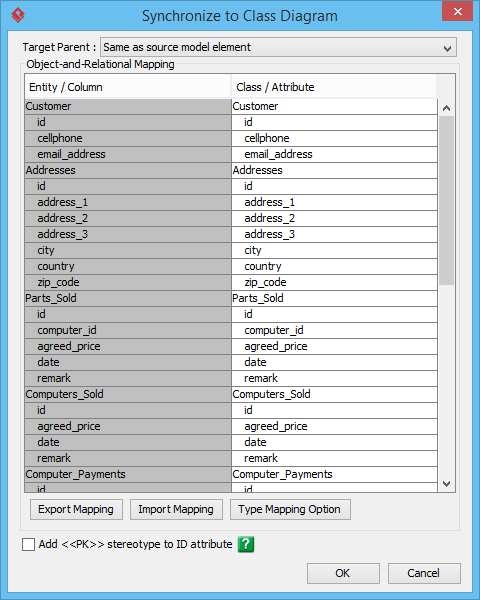

7.出现”同步到类图”屏幕。我们仅保留建议的类和属性名称。单击确定继续。

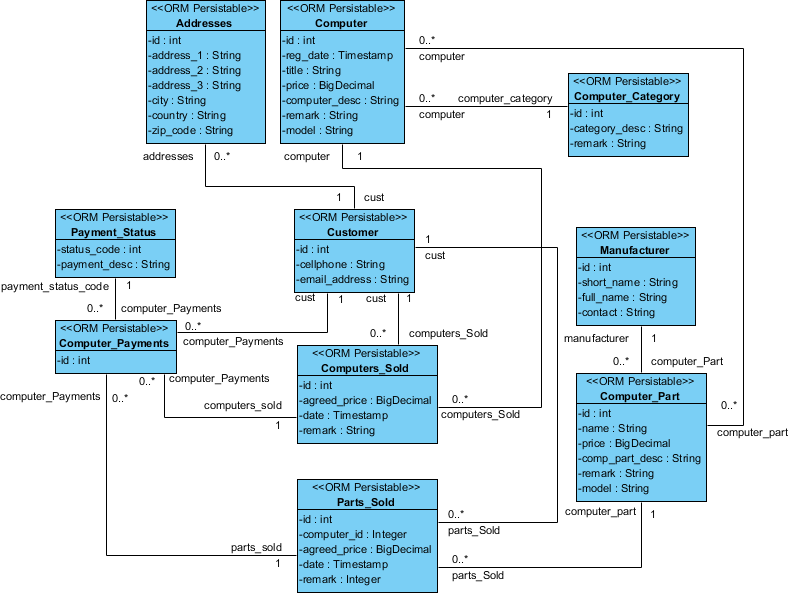

8.基于ERD生成一个类图。

生成ORM源和休眠映射

1.在图片的顶部，左侧有一个包头。包头在此图下指定该类的存储包。它影响模型的结构和生成的代码。在此处不指定任何标题的情况下，所有类都将放置在模型的根目录中并生成代码。输入包名称。双击包标题，然后输入com.computersales作为包标题。

2.要生成一个Hibernate映射，请选择”工具”>” Hibernate”。 “生成代码…”从应用程序工具栏。

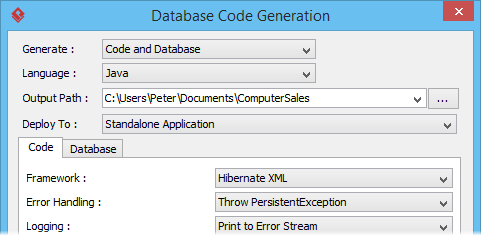

3.在”数据库代码生成”窗口中，指定源文件Hibernate的输出路径。映射文件，DDL和库文件。

4.单击确定开始生成。

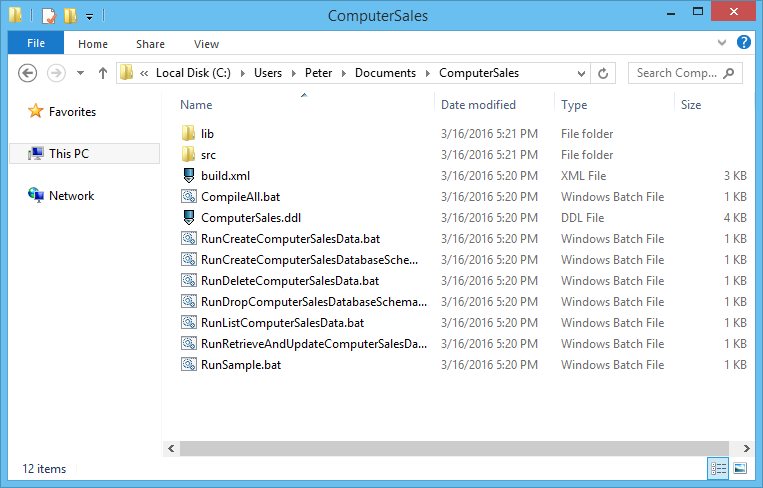

5.让我们看一下生成的文件。

6.源文件位于$ {outputPath} \\\\ src中。

7.让我们打开生成的源文件。

8.Hibernate映射文件位于$ {outputPath} \\\\ src \\\\ ormmapping。

9.让我们打开生成的Hibernate映射文件。
