UNet语义分割推理测试：在NX开发板部署及与其他设备对比

语义分割 模型  部署测试——在NX开发板上部署及与其他设备的对比测试

前面先后测试了MobileSAM、FastSAM等新出的大厂模型，出现vscode闪退、NX死机、源码内部np转化报错等问题，未能成功部署，最后还是回到了最初的UNet…

不同于 yolov8 等目标检测模型的推理速度，在NX能够实现每帧50ms，差不多20+fps

语义分割受限于模型大小、 可视化  处理等耗时步骤，难以实现真正意义上的实时推理…

   （后续可能会将耗时步骤进行一定优化，并尝试转换为onnx，使用 tensorRT  等方式）

实测结果如下：

NX开发板

小结

总体推理平均速度：FPS = 1.5 - 1.6

平均每帧的处理耗时如下：

• 前置处理耗时：2 - 6 ms
• 推理+可视化耗时：570 - 600 ms 原始图像转rgb、备份、resize（512*512）、添加batch_size维度 取出每个像素点的种类 还原为原始图像尺寸 可视化：将原图与推理图进行混合（耗时：60 ms）

下方有 视频推理  截图及控制台打印

分析每帧的处理耗时可发现：如需提高推理速度，其中每个步骤都还有一定优化空间！

界面展示

控制台部分输出打印

Configurations:
----------------------------------------------------------------------
|                     keys |                                   values|
----------------------------------------------------------------------
|               model_path |              logs/best_epoch_weights.pth|
|              num_classes |                                        4|
|                 backbone |                                      vgg|
|              input_shape |                               [512, 512]|
|                 mix_type |                                        0|
|                     cuda |                                     True|
----------------------------------------------------------------------

...

当前帧推理结果前置处理耗时：0.003835秒
当前帧推理结果可视化耗时：0.060502秒
当前帧推理耗时：0.588689秒
fps= 1.65
当前帧推理结果前置处理耗时：0.006402秒
当前帧推理结果可视化耗时：0.061084秒
当前帧推理耗时：0.585092秒
fps= 1.63
当前帧推理结果前置处理耗时：0.025113秒
当前帧推理结果可视化耗时：0.060754秒
当前帧推理耗时：0.596373秒
fps= 1.61
当前帧推理结果前置处理耗时：0.003924秒
当前帧推理结果可视化耗时：0.063088秒
当前帧推理耗时：0.580375秒
fps= 1.64
当前帧推理结果前置处理耗时：0.003406秒
当前帧推理结果可视化耗时：0.063007秒
当前帧推理耗时：0.59157秒

...

辣鸡小笔电

CPU：i5-8265u，内存：8G，显卡：MX150（2G）

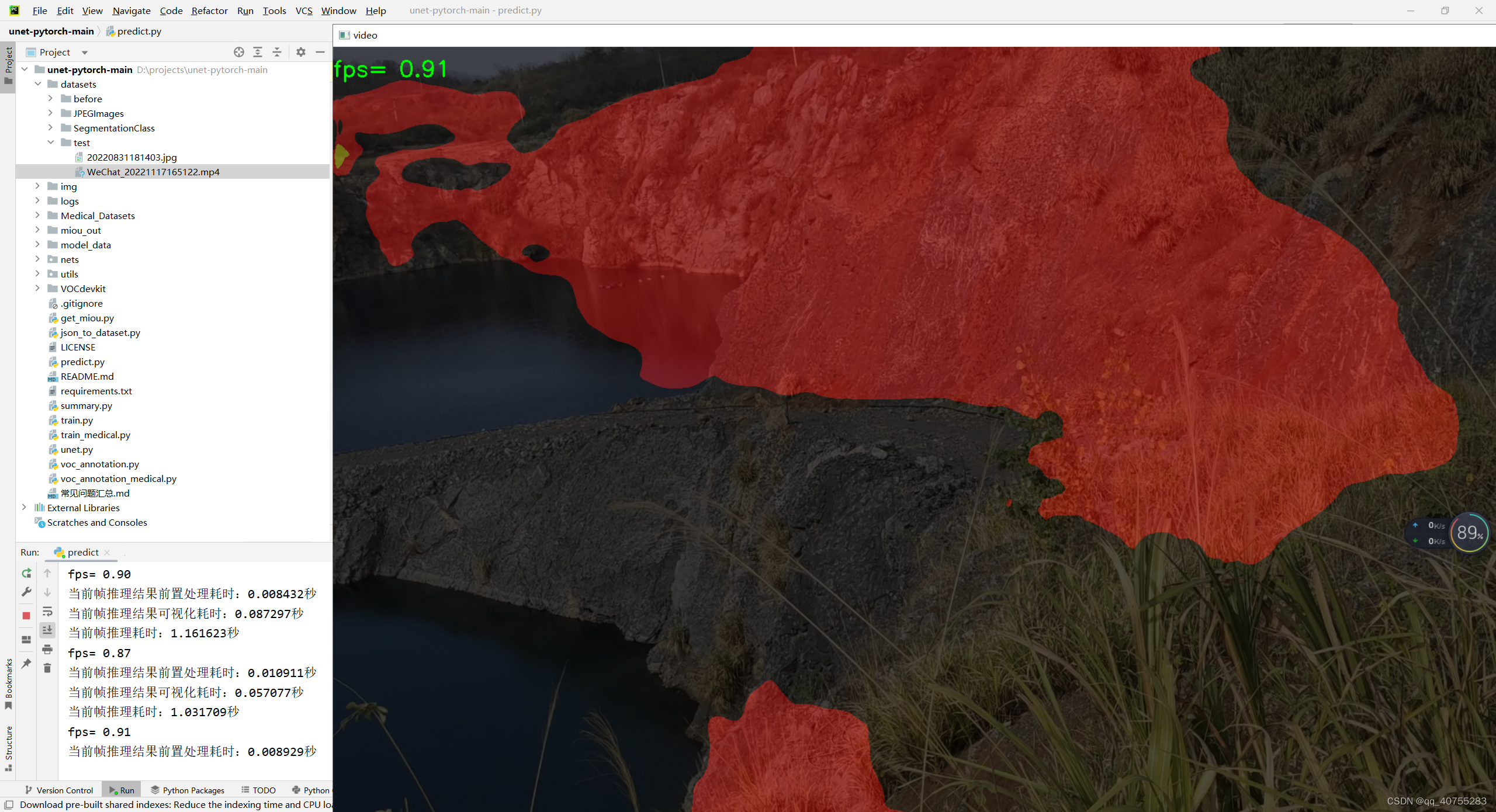

视频推理截图

控制台部分打印输出

Configurations:
----------------------------------------------------------------------
|                     keys |                                   values|
----------------------------------------------------------------------
|               model_path |              logs/best_epoch_weights.pth|
|              num_classes |                                        4|
|                 backbone |                                      vgg|
|              input_shape |                               [512, 512]|
|                 mix_type |                                        0|
|                     cuda |                                     True|
----------------------------------------------------------------------
当前帧推理结果前置处理耗时：0.029652秒
当前帧推理结果可视化耗时：0.052575秒
当前帧推理耗时：2.447979秒
fps= 0.20
当前帧推理结果前置处理耗时：0.009425秒
当前帧推理结果可视化耗时：0.069936秒
当前帧推理耗时：1.098136秒
fps= 0.55
当前帧推理结果前置处理耗时：0.008928秒
当前帧推理结果可视化耗时：0.046095秒
当前帧推理耗时：1.109544秒
fps= 0.72

...

当前帧推理结果前置处理耗时：0.008961秒
当前帧推理结果可视化耗时：0.07493秒
当前帧推理耗时：1.158615秒
fps= 0.87
Video Detection Done!
libpng warning: iCCP: cHRM chunk does not match sRGB

强大的GPU服务器

CPU：i5-11700k，内存：64G，显卡：RTX3080（10G）

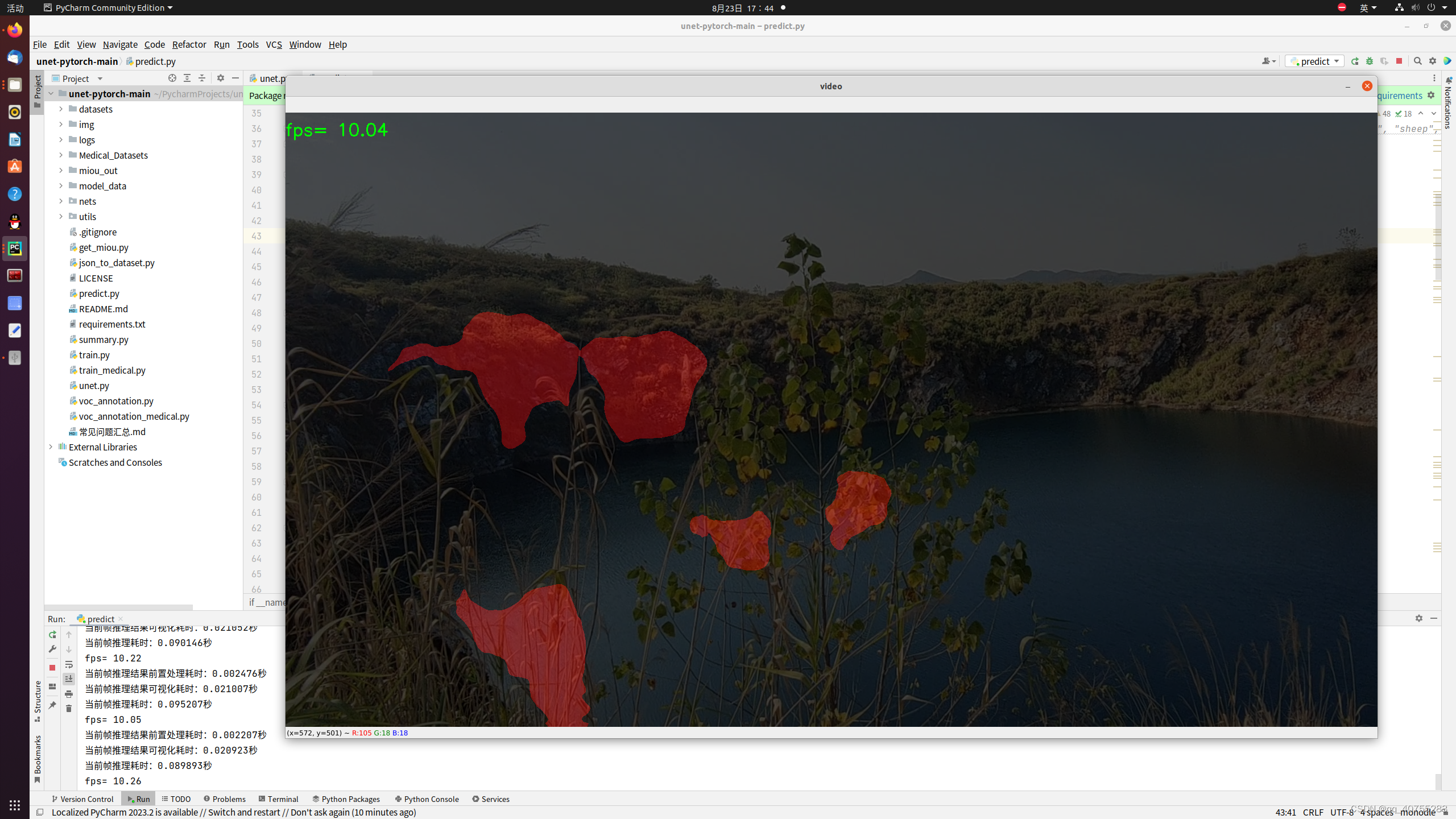

视频推理截图

控制台部分打印输出

实验室服务器测试记录

Configurations:
----------------------------------------------------------------------
|                     keys |                                   values|
----------------------------------------------------------------------
|               model_path |              logs/best_epoch_weights.pth|
|              num_classes |                                        4|
|                 backbone |                                      vgg|
|              input_shape |                               [512, 512]|
|                 mix_type |                                        0|
|                     cuda |                                     True|
----------------------------------------------------------------------

当前帧推理结果前置处理耗时：0.002446秒
当前帧推理结果可视化耗时：0.020887秒
当前帧推理耗时：0.091292秒
fps= 9.56
当前帧推理结果前置处理耗时：0.002285秒
当前帧推理结果可视化耗时：0.020578秒
当前帧推理耗时：0.094513秒
fps= 9.76
当前帧推理结果前置处理耗时：0.002309秒
当前帧推理结果可视化耗时：0.020758秒
当前帧推理耗时：0.08981秒
fps= 10.12
当前帧推理结果前置处理耗时：0.002612秒
当前帧推理结果可视化耗时：0.020973秒
当前帧推理耗时：0.092241秒

...

当前帧推理结果前置处理耗时：0.002056秒
当前帧推理结果可视化耗时：0.021662秒
当前帧推理耗时：0.091824秒
fps= 10.13
Video Detection Done!

这里感谢大佬Bubbliiiing提供的Unet的pytorch版基础源码，非常好用！
