Solidworks2018与Mentor EEVX2.3联合设计3D PCB图像：跨平台协同教程

在论文中插入好看的 PCB图 片是一个不错的选择，看起来炫炫炫~

   最近 学习 的一些3D PCB图片生成技巧和方法分享给大家，我们项目组PCB设计软件为MentorGraphics EEVX2.3版本，3D设计软件使用 Solidworks2018 ，下面进入正题。

1 Mentor PCB添加3D封装

方法主要有两种：

   （1）Mentor中心库中制作

   （2）外部step文件导入Mentor PCB

Mentor中心库制作3D封装

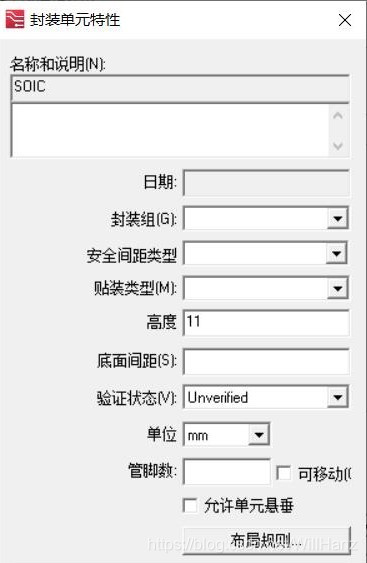

在进入Library Manager进行cell设计时，新建封装后添加高度即可，其他与绘制平面cell一样

外部step文件导入Mentor PCB

Xpedition Layout导入外部3D封装步骤：

1. 切换到3D视图
2. 在视图里选中元器件并在3D工具栏点击Import Model，选择事先准备好的step文件


       3D封装step文件可以绘制也可以在网上查找，这里推荐一个小技巧，方便快速下载需要的step文件：

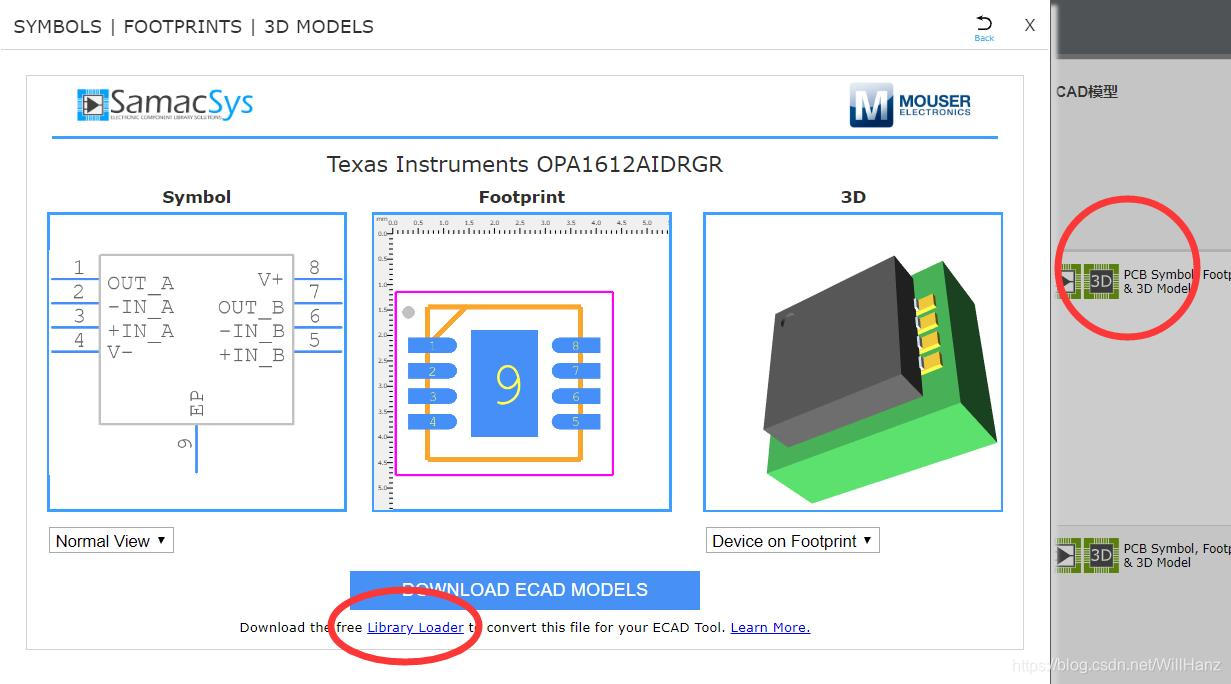

       （1）在贸泽电子官网上搜索你想要的芯片，然后点击“CAD模型”栏中的3D标志，下载Library Loader

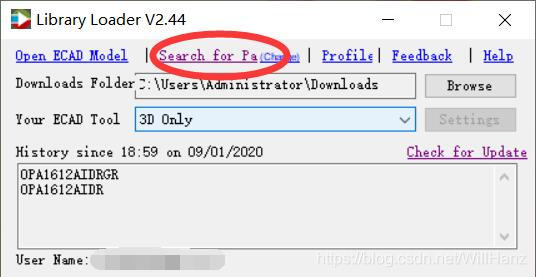

       （2）注册Library Loader并点击Search for Pa进行搜索


       （3）点击3D图标，点击Free Download进行下载即可

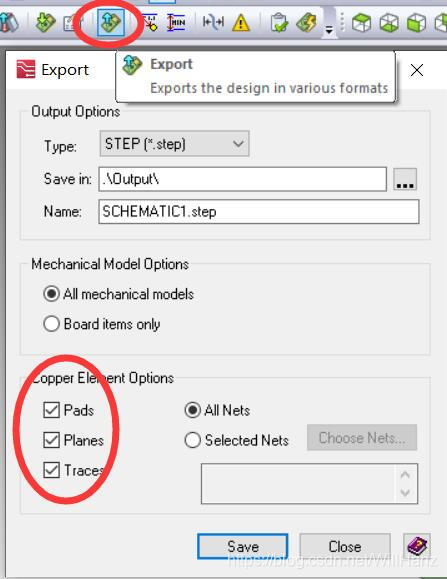

       在导入所有元器件3D封装后即可从MentorPCB导出工程step文件。


2 Solidworks 3D PCB设计

将Mentor PCB导出的step文件导入Solidworks后看起来可能很丑，先不考虑颜色、材质等，另存为part文件。转换为part之后再对PCB进行颜色、材质、贴图进行调整，如下图。

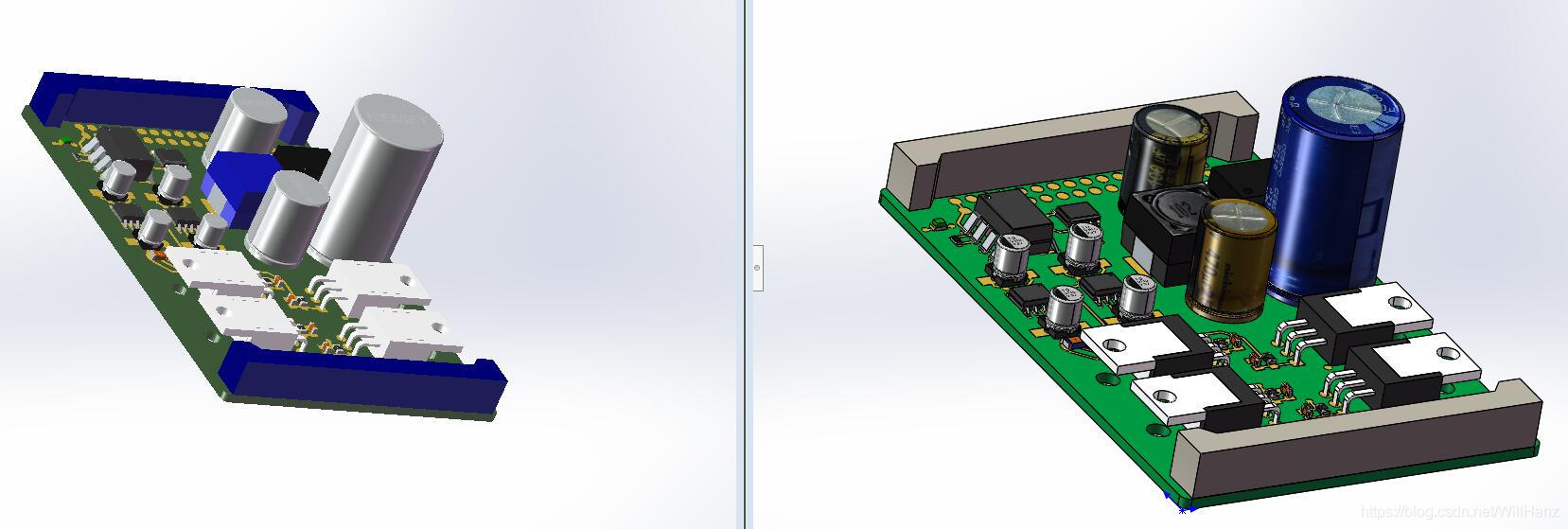

   左：导入的Mentor step文件 右：添加细节后的part文件

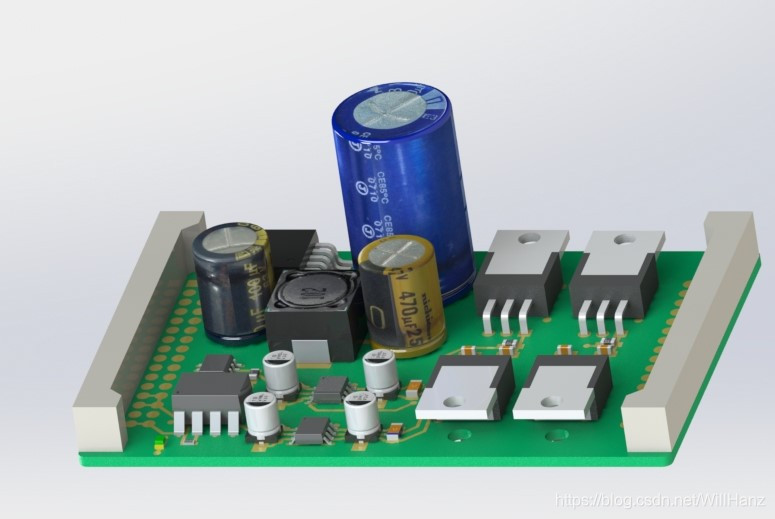

最终渲染的图像如下：

是不是看起来炫炫炫了呢^^
