学习VT相关的知识，需要具备WIN32基础和内核相关的知识，包括 Windows 段机制，页机制等等，VT里面都会有所涉及，也就是得把Windows编程和驱动基本通关，新手建议劝退。
整个VT的知识结构有大量的新的概念，新的寄存器，新的指令还有各种标志位，初次学习VT建议结合代码来理解相关的理论基础，重点在于梳理整个VT的流程，不要深究具体的某个细节。整个流程走完之后就有了阅读别人代码的能力，等实际应用的时候再去查阅相关资料补齐技术细节的部分。我的笔记，很多能省的基本都省掉了，只把整体必须的流程整理出来。
**什么是VT：**我理解的VT是将操作系统运行在自己模拟的一个虚拟环境之上，然后通过这个来截获所有的 事件 和中断，达到过反调试和过保护的效果，可以理解为一个HOOK系统吧，毕竟也是通过拦截的方式来处理事件。
三种虚拟化技术：
目前主要研究的是基于处理器的 虚拟化 技术VT-x
编写VT框架的第一步，就是用代码实现判断当前环境是否支持VT。这里有三个地方需要进行判断
typedef union _CPUID_ECX
{
struct
{
unsigned SSE3 : 1;
unsigned PCLMULQDQ : 1;
unsigned DTES64 : 1;
unsigned MONITOR : 1;
unsigned DS_CPL : 1;
unsigned VMX : 1;
unsigned SMX : 1;
unsigned EIST : 1;
unsigned TM2 : 1;
unsigned SSSE3 : 1;
unsigned Reserved : 22;
};
}CPUID_ECX,*PCPUID_ECX;
//检测CPUID是否支持VT
BOOLEAN VmxCheckCPUIDIsSupportVT()
{
int cpuidInfo[4];
__cpuidex(cpuidInfo, 1, 0);
PCPUID_ECX cpuid = &cpuidInfo[2];
return cpuid->VMX;
}
尽量用这种结构体位判断的写法，不要用左移右移的那种算法，比较直观，可读性好。
typedef union _IA32_FEATURE_CONTROL_MSR
{
ULONG Value;
struct
{
unsigned Lock : 1; // Bit 0 is the lock bit - cannot be modified once lock is set
unsigned Reserved1 : 1; // Undefined
unsigned EnableVmxon : 1; // Bit 2. If this bit is clear, VMXON causes a general protection exception
unsigned Reserved2 : 29; // Undefined
unsigned Reserved3 : 32; // Undefined
}Fields;
} IA32_FEATURE_CONTROL_MSR,*PIA32_FEATURE_CONTROL_MSR;
//检测BIOS是否开启VT
BOOLEAN VmxCheckBIOSIsSupportVT()
{
IA32_FEATURE_CONTROL_MSR msr;
msr.Value = __readmsr(IA32_FEATURE_CONTROL);
return msr.Fields.Lock;
}
BOOLEAN VmxCheckCR4IsSupportVT()
{
_CR0 cr0 = { .Value = __readcr0() };
_CR4 cr4 = { .Value = __readcr4() };
if (cr0.Fields.PE != 1 || cr0.Fields.PG != 1 || cr0.Fields.NE != 1)
{
return FALSE;
}
if (cr4.Fields.VMXE==1)
{
return FALSE;
}
return TRUE;
}
在VMX架构下定义了两 类 软件的角色和环境
VMM代表一类在VMX架构下的管理者角色，拥有控制权，监管每个VM的运行。
VM代表 虚拟机 实例，一个VMX架构可以有多个实例，每个VM都是一套独立的环境，且VM本身不会意识到自己运行在虚拟机的环境里。
host端对应VMM，guest端对应VM

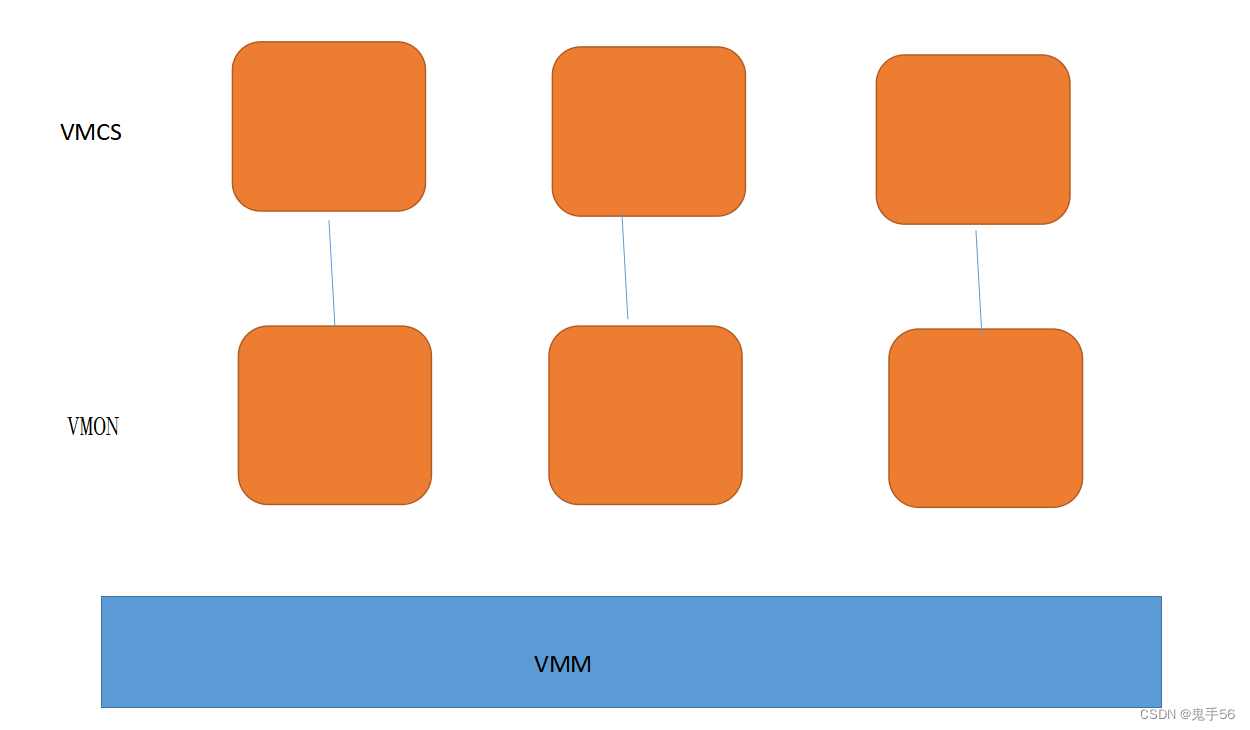

在VMX架构下，至少有一个VMON和VMCS的物理区域，一个VMM可以有多个VM，所以也可以有多块区域。
VMON区域是给VMM用的，VMM使用这块区域对数据进行记录和维护；每个VM也需要有自己的VMCS区域。VMM使用VMCS区域来配置VM的运行环境
在进入VMX模式前，必须为VMM准备一份VMXON区域，和VMCS区域，并配置VM的运行环境
填充VMON也分为三个步骤：
相关寄存器设置：
代码如下：
//初始化CR0 CR4
ULONG64 vcr00 = __readmsr(IA32_VMX_CR0_FIXED0);
ULONG64 vcr01 = __readmsr(IA32_VMX_CR0_FIXED1);
ULONG64 vcr04 = __readmsr(IA32_VMX_CR4_FIXED0);
ULONG64 vcr14 = __readmsr(IA32_VMX_CR4_FIXED1);
ULONG64 mcr4 = __readcr4();
ULONG64 mcr0 = __readcr0();
mcr4 |= vcr04;
mcr4 &= vcr14;
mcr0 |= vcr00;
mcr0 &= vcr01;
//修改CR0 CR4
__writecr0(mcr0);
__writecr4(mcr4);
申请VMON物理内存
接着需要分配一块物理内存作为VMON区域，以4KB对齐，大小和内存cache类型可以通过检IA32_VMX_BASIC寄存器来获得
//给VMON申请一块内存
PHYSICAL_ADDRESS lowphys,highphy;
lowphys.QuadPart = 0;
highphy.QuadPart = -1;
pVcpucb->VmxOnAddr = MmAllocateContiguousMemorySpecifyCache(PAGE_SIZE,
lowphys, highphy, lowphys, MmCached);
if (!pVcpucb->VmxOnAddr)
{
return -1;
}
RtlZeroMemory(pVcpucb->VmxOnAddr, PAGE_SIZE);
//获取物理地址
pVcpucb->VmxOnAddrPhys = MmGetPhysicalAddress(pVcpucb->VmxOnAddr);
初始化VMON区域

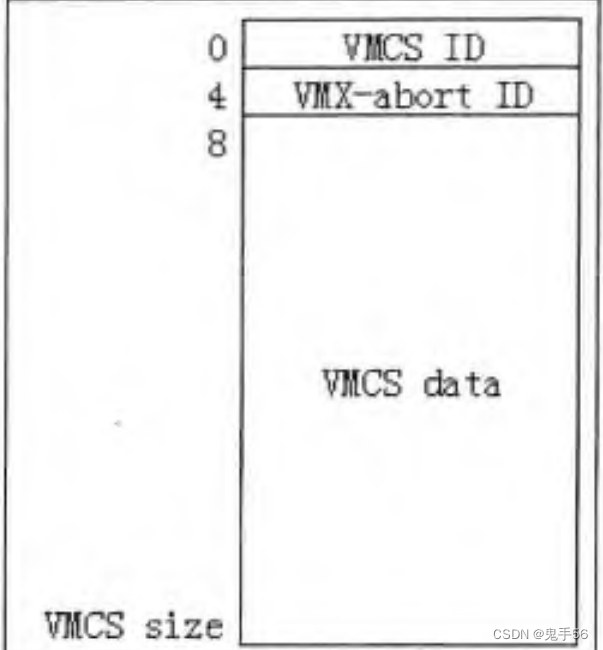

VMXON区域前四个字节是VMCS ID，下一个四字节是VMX- abort indicator字段(这个不需要我们填)，如图(其实就是一个指针)：
VMCS ID的值可以通过IA32_VMX_BASIC获取，执行VMXON指令前必须将这个ID写入第一个四字节的位置。示例代码如下：
//读IA32_VMX_BASIC寄存器
ULONG64 vmxBasic= __readmsr(IA32_VMX_BASIC);
//填充ID
*(PULONG)pVcpucb->VmxOnAddr = (ULONG)vmxBasic;
处理器进入VMX模式需要执行VMXON指令，而这个指令需要提供一个指向VMXON区域的物理指针
int error= __vmx_on(&pVcpucb->VmxOnAddrPhys.QuadPart);
成功调用__vmx_on指令，表示处理器已经成功进入VMX Operation模式，也就是已经处于root环境。到这里我们就已经进入VT环境了，上来一堆概念和乱八七糟的字段标志已经给我干蒙了，没办法，先把流程整理清楚，后面再慢慢理解。

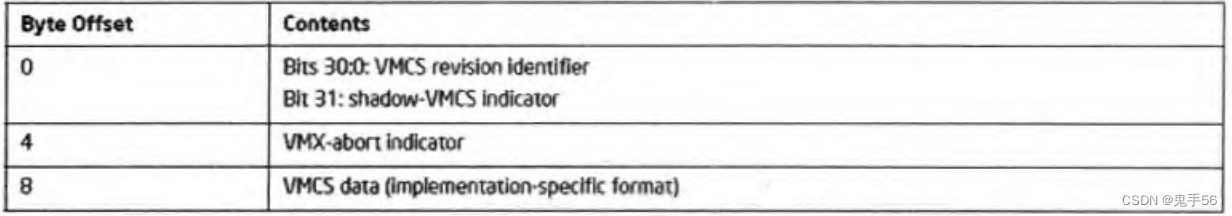

进入VT之后，我们还需要再设置一些结构。VMCS结构存放在一个物理区域内，也是4KB对齐，有一个8字节的头部额VMCS数据区域。
VMCS的前8个字节也是由IA32_VMX_BASIC寄存器得到，VMCS的初始化代码和VMON区域几乎差不多
//初始化VMCS区域
int VmxInitVmcs()
{
//获取当前核
PVMXCPUPCB pVcpucb = VmxGetCurrentCpucb();
//给VMCS申请一块内存
PHYSICAL_ADDRESS lowphys, highphy;
lowphys.QuadPart = 0;
highphy.QuadPart = -1;
pVcpucb->VmxCsAddr = MmAllocateContiguousMemorySpecifyCache(PAGE_SIZE,lowphys, highphy, lowphys, MmCached);
if (!pVcpucb->VmxCsAddr)
{
return -1;
}
RtlZeroMemory(pVcpucb->VmxCsAddr, PAGE_SIZE);
//获取物理地址
pVcpucb->VmxCsAddrPhys = MmGetPhysicalAddress(pVcpucb->VmxCsAddr);
//读IA32_VMX_BASIC寄存器
ULONG64 vmxBasic = __readmsr(IA32_VMX_BASIC);
//填充ID
*(PULONG)pVcpucb->VmxCsAddr = (ULONG)vmxBasic;
//清空以前的状态
__vmx_vmclear(&pVcpucb->VmxCsAddrPhys.QuadPart);
//加载新的VMCS
__vmx_vmptrld(&pVcpucb->VmxCsAddrPhys.QuadPart);
}
上面我们的VMCS区域还没有初始化完成，只是初始化了前8个字节，还有一块数据区需要进行初始化。
VMCS的数据区包括了6个区域：
这六个数据区，都要一一进行初始化设置。
访问VMCS字段

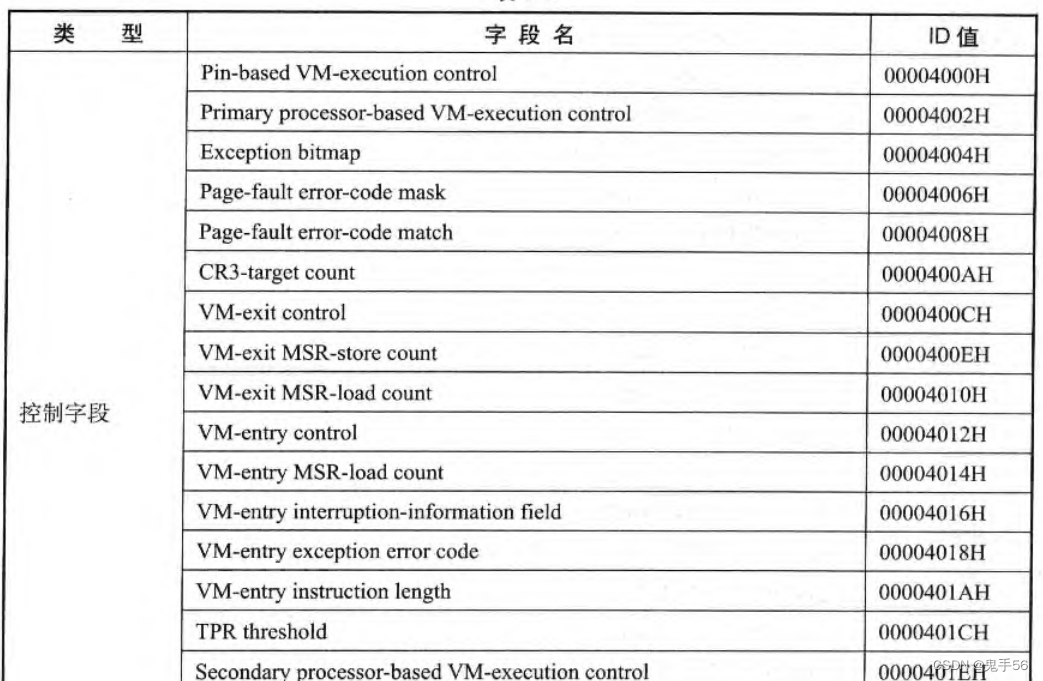

软件必须通过VMREAD和VMWRITE来访问VMCS字段，每个字段定义一个唯一ID值来对应，这个字段ID值提供给VMREAD作为index值来访问对应字段。
关于字段的值和具体含义，这个不需要记，有定义好的宏配合__vmx_vmwrite函数，直接拿来用就行了。
初始化VMHost和VMGuest就是把这些乱八七糟的位都给他置上对应的值，太多了，就不一个个拆开细讲了。
void VmxInitVmGuest(ULONG64 GuestEip, ULONG64 GuestEsp)
{
//填充GDT表项
FillGdtDataItem(0, AsmReadES());
FillGdtDataItem(1, AsmReadCS());
FillGdtDataItem(2, AsmReadSS());
FillGdtDataItem(3, AsmReadDS());
FillGdtDataItem(4, AsmReadFS());
FillGdtDataItem(5, AsmReadGS());
FillGdtDataItem(6, AsmReadLDTR());
//取GDT表
GdtTable gdtTable = { 0 };
AsmGetGdtTable(&gdtTable);
ULONG trSelector = AsmReadTR();
//可能是三环的 要处理下
trSelector &= 0xFFF8;
ULONG trlimit = __segmentlimit(trSelector);
LARGE_INTEGER trBase = { 0 };
PULONG trItem = (PULONG)(gdtTable.Base + trSelector);
//读TR.Base
trBase.LowPart = ((trItem[0] >> 16) & 0xFFFF)|((trItem[1]&0xFF)<<16)| (trItem[1] & 0xFF000000);
trBase.HighPart = trItem[2];
//属性
ULONG attr = (trItem[1] & 0x00F0FF00) >> 8;
__vmx_vmwrite(GUEST_TR_BASE, trBase.QuadPart);
__vmx_vmwrite(GUEST_TR_LIMIT , trlimit);
__vmx_vmwrite(GUEST_TR_AR_BYTES , attr);
__vmx_vmwrite(GUEST_TR_SELECTOR, trSelector);
__vmx_vmwrite(GUEST_CR0, __readcr0());
__vmx_vmwrite(GUEST_CR3, __readcr3());
__vmx_vmwrite(GUEST_CR4, __readcr4());
__vmx_vmwrite(GUEST_DR7, __readdr(7));
__vmx_vmwrite(GUEST_RFLAGS, __readeflags());
__vmx_vmwrite(GUEST_RSP, GuestEsp);
__vmx_vmwrite(GUEST_RIP, GuestEip);
__vmx_vmwrite(GUEST_SYSENTER_CS, __readmsr(0x174));
__vmx_vmwrite(GUEST_SYSENTER_ESP, __readmsr(0x175));
__vmx_vmwrite(GUEST_SYSENTER_EIP, __readmsr(0x176));
__vmx_vmwrite(GUEST_IA32_DEBUGCTL, __readmsr(IA32_MSR_DEBUGCTL));
__vmx_vmwrite(GUEST_IA32_PAT, __readmsr(IA32_MSR_PAT));
__vmx_vmwrite(GUEST_IA32_EFER, __readmsr(IA32_MSR_EFER));
__vmx_vmwrite(GUEST_FS_BASE, __readmsr(IA32_FS_BASE));
__vmx_vmwrite(GUEST_GS_BASE, __readmsr(IA32_GS_BASE));
__vmx_vmwrite(VMCS_LINK_POINTER, -1);
//IDT GDT
GdtTable idtTable;
__sidt(&idtTable);
__vmx_vmwrite(GUEST_GDTR_BASE, gdtTable.Base);
__vmx_vmwrite(GUEST_GDTR_LIMIT, gdtTable.limit);
__vmx_vmwrite(GUEST_IDTR_BASE, idtTable.Base);
__vmx_vmwrite(GUEST_IDTR_LIMIT, idtTable.limit);
}
初始化Host也跟上面的代码类似。
初始化VM_ENTRY
void VMInitEntry()
{
ULONG64 vmxBasic = __readmsr(IA32_VMX_BASIC);
ULONG64 mseregister = ((vmxBasic >> 55) & 1) ? IA32_MSR_VMX_TRUE_ENTRY_CTLS : IA32_VMX_ENTRY_CTLS;
ULONG64 value= VmxAdjustContorls(0x200, mseregister);
__vmx_vmwrite(VM_ENTRY_CONTROLS, value);
__vmx_vmwrite(VM_ENTRY_MSR_LOAD_COUNT, 0);
__vmx_vmwrite(VM_ENTRY_INTR_INFO_FIELD, 0);
}
初始化VM_EXIT
void VMInitExit()
{
ULONG64 vmxBasic = __readmsr(IA32_VMX_BASIC);
ULONG64 mseregister = ((vmxBasic >> 55) & 1) ? IA32_MSR_VMX_TRUE_EXIT_CTLS : IA32_MSR_VMX_TRUE_EXIT_CTLS;
ULONG64 value = VmxAdjustContorls(0x200|0x8000, mseregister);
__vmx_vmwrite(VM_EXIT_CONTROLS, value);
__vmx_vmwrite(VM_EXIT_MSR_LOAD_COUNT, 0);
__vmx_vmwrite(VM_EXIT_INTR_INFO, 0);
}
初始化控制区
//初始化VM控制区
void VMInitControls()
{
ULONG64 vmxBasic = __readmsr(IA32_VMX_BASIC);
ULONG64 mseregister = ((vmxBasic >> 55) & 1) ? IA32_MSR_VMX_TRUE_PINBASED_CTLS : IA32_MSR_VMX_PINBASED_CTLS;
ULONG64 value = VmxAdjustContorls(0, mseregister);
__vmx_vmwrite(PIN_BASED_VM_EXEC_CONTROL, value);
mseregister = ((vmxBasic >> 55) & 1) ? IA32_MSR_VMX_TRUE_PROCBASED_CTLS : IA32_MSR_VMX_PROCBASED_CTLS;
value = VmxAdjustContorls(0, mseregister);
__vmx_vmwrite(CPU_BASED_VM_EXEC_CONTROL, value);
}
至于为什么要这么初始化，我也不知道，先把流程整理出来再说。到这里整个VT框架就完成了，下一步就可以开始拦截事件。
到这里我们的框架就已经完成了，现在可以开始处理自己想要拦截的事件。但是在这些事件里面，有一些事件是我们必须要处理掉的，我们写完这一部分的代码，才能开始拦截我们自己想要拦截的事件

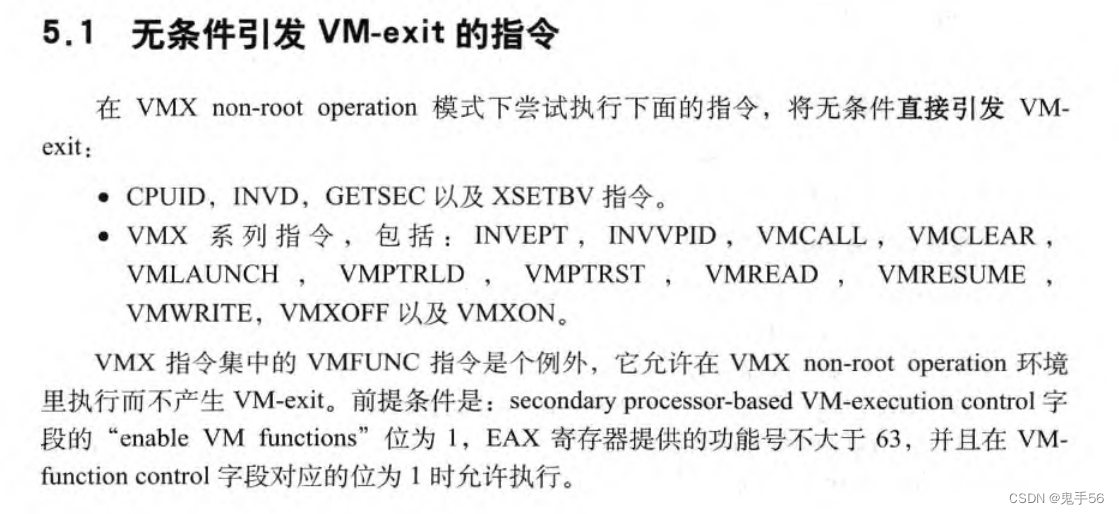

如上图所示，上图中的指令引起的VM-exit事件，就是我们必须要处理掉的，代码如下：
EXTERN_C VOID VmxExitHandler(PGuestContext context)
{
ULONG64 reason = 0;
ULONG64 intstLen = 0;
ULONG64 instinfo = 0;
ULONG64 mrip = 0;
ULONG64 mrsp = 0;
//退出事件码
__vmx_vmread(VM_EXIT_REASON, &reason);
//指令长度
__vmx_vmread(VM_EXIT_INSTRUCTION_LEN, &intstLen);
//指令详细信息
__vmx_vmread(VMX_INSTRUCTION_INFO, &instinfo);
//获取客户机触发VT事件的地址
__vmx_vmread(GUEST_RIP, &mrip);
__vmx_vmread(GUEST_RSP, &mrsp);
//拿退出码的前16位 对下面的事件进行处理
reason = reason & 0xFFFF;
switch (reason)
{
case EXIT_REASON_CPUIhttps://www.gofarlic.com
VmxExitHandlerCpuid(context);
break;
case EXIT_REASON_GETSEC:
{
DbgBreakPoint();
DbgPrint("EXIT_REASON_GETSEC reson:%x rip:%llx\n",reason,mrip);
}
break;
case EXIT_REASON_TRIPLE_FAULT:
{
DbgBreakPoint();
DbgPrint("EXIT_REASON_TRIPLE_FAULT reson:%x rip:%llx\n", reason, mrip);
}
break;
case EXIT_REASON_INVhttps://www.gofarlic.com
{
AsmInvd();
}
break;
case EXIT_REASON_VMCALL:
case EXIT_REASON_VMCLEAR:
case EXIT_REASON_VMLAUNCH:
case EXIT_REASON_VMPTRLhttps://www.gofarlic.com
case EXIT_REASON_VMPTRST:
case EXIT_REASON_VMREAhttps://www.gofarlic.com
case EXIT_REASON_VMRESUME:
case EXIT_REASON_VMWRITE:
case EXIT_REASON_VMXOFF:
case EXIT_REASON_VMXON:
{
//统一返回错误，执行我们的VT后 就不往下执行了
ULONG64 rflags = 0;
__vmx_vmread(GUEST_RFLAGS, &rflags);
rflags |= 0x41;
__vmx_vmwrite(GUEST_RFLAGS, &rflags);
}
break;
case EXIT_REASON_MSR_REAhttps://www.gofarlic.com
{
VmxExitHandlerReadMsr(context);
}
break;
case EXIT_REASON_MSR_WRITE:
{
VmxExitHandlerWriteMsr(context);
}
break;
case EXIT_REASON_XSETBV:
{
ULONG64 value = MAKE_REG(context->mRax , context->mRdx);
_xsetbv(context->mRcx, value);
}
break;
default:
break;
}
//写入RIP和RSP 让VT能正确返回
__vmx_vmwrite(GUEST_RIP, mrip+intstLen);
__vmx_vmwrite(GUEST_RSP, mrsp);
}
到这里，我们的VT框架必须填充的部分就已经完成了。
VOID VmxHandlerCpuid(PGuestContext context)
{
if (context->mRax == 0x8888)
{
context->mRax = 0x11111111;
context->mRbx = 0x22222222;
context->mRcx = 0x33333333;
context->mRdx = 0x44444444;
}
else
{
int cpuids[4] = {0};
__cpuidex(cpuids,context->mRax, context->mRcx);
context->mRax = cpuids[0];
context->mRbx = cpuids[1];
context->mRcx = cpuids[2];
context->mRdx = cpuids[3];
}
}
这里我们加一个测试的代码，拦截cpuid指令，然后修改周围的寄存器。

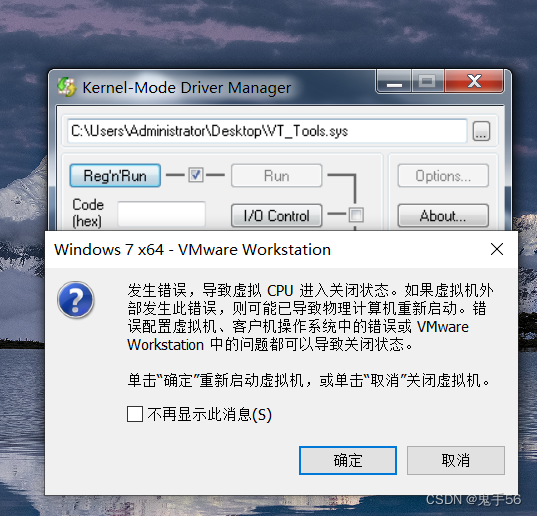

这里比较蛋疼的一个点，框架部分代码一旦出现错误没法调试，也没有错误信息，直接就是虚拟机关闭。
而且这个部分的代码都是初始化和设置各种标志位和字段，能单步调试，其实也没有多大意义，根本看不出来异常，只能一行一行代码对照。

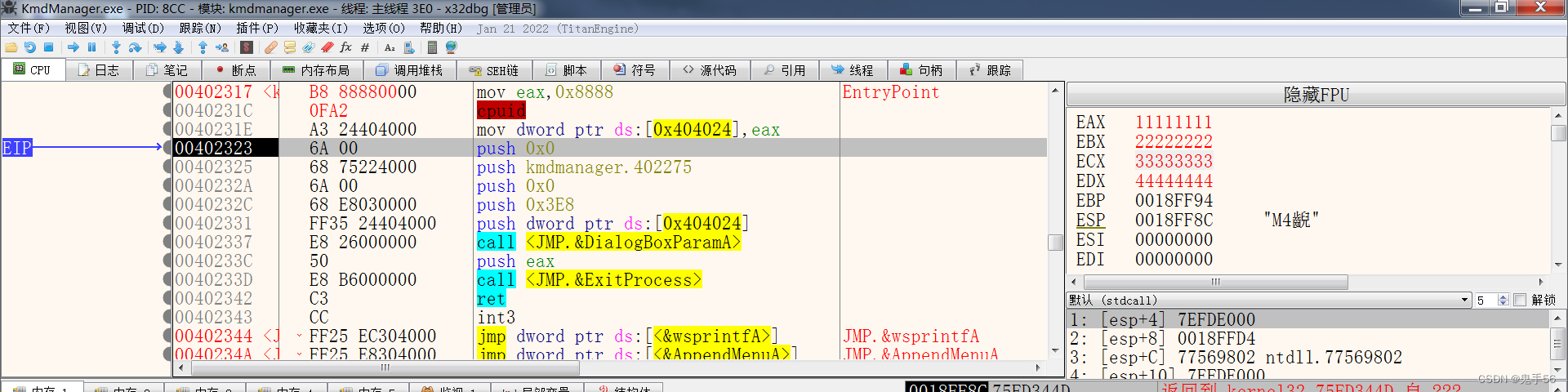

如果你的VT框架可以正常加载，并且执行这两条指令以后，寄存器被修改，说明事件可以正常拦截，那么恭喜各位框架搭建成功。
