MTCNN各子函数文件说明（网络结构/损失函数/数据加载）

1.三个网络的说明

   MTCNN由3个网络结构组成（P-Net,R-Net,O-Net）。

Proposal Network (P-Net)：该网络结构主要获得了人脸区域的候选窗口和 边界 框的回归向量。并用该边界框做回归，对候选窗口进行校准，然后通过非极大值抑制（NMS）来合并高度重叠的候选框, 再利用NMS去除重叠窗体。

Refine Network (R-Net)：该网络结构还是通过边界框回归和NMS来去掉那些false-positive区域。只是由于该网络结构和P-Net网络结构有差异，多了一个全连接层，所以会取得更好的抑制false-positive的作用。

Output Network (O-Net)：该层比R-Net层又多了一层卷基层，所以处理的结果会更加精细。作用和R-Net层作用一样。但是该层对人脸区域进行了更多的监督，同时还会输出5个地标（landmark）。

MTCNN模型 推理

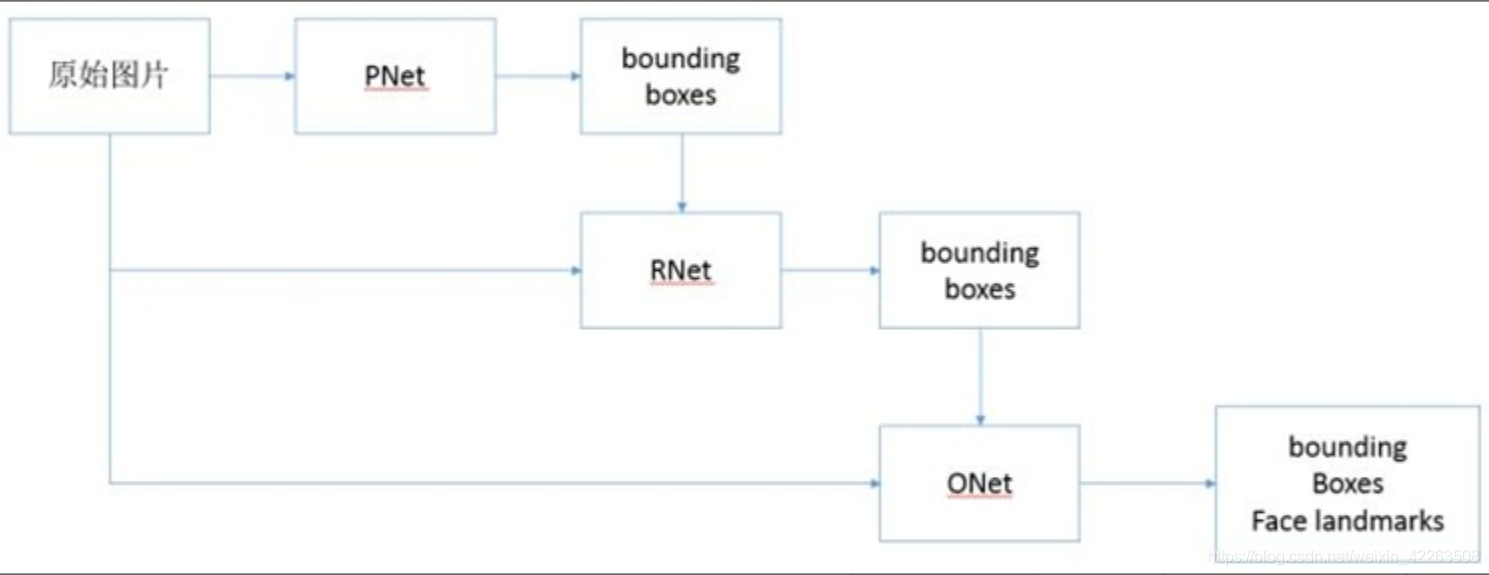

   MTCNN的 Inference  流程如下图所示：


   由原始图片和PNet生成预测的bounding boxes。输入原始图片和PNet生成的 bounding box ，通过RNet，生成校正后的bounding box。

   输入元素图片和RNet生成的bounding box，通过ONet，生成校正后的bounding box和人脸面部轮廓关键点。执行过程如下所示：

1. 首先读入要检测的图片：image = cv2.imread(imagepath)
2. 加载训练好的模型参数，构建检测对象：detector = MtcnnDetector
3. 执行推理操作：all_boxes,landmarks = detector.detect_face(image)
4. 绘制目标框：cv2.rectangle(image, box,(0,0,255))

       注： ONet功能与RNet作用类似，只是在去除重叠候选窗口的同时，同时显示五个人脸关键点定位。

2.函数的说明
PNet:
gen_12net_data.py

   训练PNet的数据的采样代码

   输入:是wider_face_train.txt,其中包括图片的路径，人脸框的位置（X1,X2,Y1,Y2）;WIDER_train文件内的图片

   输出：…/data/12/negative positive part 内保存图片，还有…/data/12/pos_12.txt neg_12.txt part_12.txt
gen_landmark_aug_12.py:

   用于生成特征点的数据，在这里并没有生成tfreord,只是对进行数据增强（随机 镜像  、随机旋转）

   此脚本的输入:是trainImageList.txt,其中定义了文件的路径，人脸框的位置（x1,x2,y1,y2）,特征点的位置（x1,y1,x5,y5）

   输出： …\data\12 train_PNet_landmark_aug文件中和中landmark_12_aug.txt

gen_imglist_pnet.py：

   将pos,neg,part 和landmark 数据标签合并

   输入：…\data\12\neg_12.txt pos_12.txt part_12.txt & … \data\12\landmark_24_aug.txt

   输出：…\data\imglists\PNet\train_PNet_landmark.txt

RNet:
gen_hard_example.py

   分别生成RNet和ONet的 训练数据

   输入：…\data\trainImageList.txt WIDER_train文件夹

   输出：…\data\no_LM24\neg_24.txt pos_24.txt part_24.txt

gen_landmark_aug_24.py:同PNet

gen_imglist_rnet.py

   将pos,neg,part 和landmark 数据标签合并

   输入：…\data\no_LM24\neg_24.txt pos_24.txt part_24.txt & … \data\24\landmark_24_aug.txt

   输出：…\data\imglists_noLM\RNet\train_RNet_landmark.txt

gen_RNet_tfrecords.py：

   输入：(输入标签文件)…\data\no_LM24\part_24.txt pos_24.txt neg_24.txt & …\data\24\landmark_24_aug.txt

   输出：（输出tfrecord文件）…\data\imglists_noLM\RNet\part_landmark.tfrecord_shuffle pos_landmark.tfrecord_shuffle neg_landmark.tfrecord_shuffle landmark_landmark.tfrecord_shuffle

train_RNet:

   输入：（输入tfrecord数据文件） …\data\imglists_noLM\RNet\neg_landmark.tfrecord_shuffle part_landmark.tfrecord_shuffle pos_landmark.tfrecord_shuffle landmark_landmark.tfrecord_shuffle

   输出：(输出模型参数文件)

ONet:
gen_hard_example.py

   输入：…\data\wider_face_train_bbx_gt.txt WIDER_train文件夹 & …\data\MTCNN_model\RNet_landmark下的模型参数 & …\data\MTCNN_model\PNet_landmark下的模型参数

   输出：…\data\no_LM24\neg_24.txt pos_24.txt part_24.txt

gen_landmark_aug_48.py

   输入：…\data\trainImageList.txt ， lfw_5590文件夹

   输出：…\data\48\landmark_48_aug.txt , train_ONet_landmark_aug文件夹（lfw小图图片）

gen_imglist_onet

   将pos,neg,part 和landmark 数据标签合并

   输入：…\data\no_LM48\neg_48.txt pos_48.txt part_48.txt & … \data\48\landmark_48_aug.txt

   输出：…\data\imglists\ONet\train_ONet_landmark.txt
