FME CAD专题：生成带扩展属性的CAD文件教程

前几天一位老用户遇到了关于从数据库中提取生成 CAD 文件时如何将属性带出的问题。在这里我们提供了两种方式将GIS数据转换为带扩展属性的CAD文件。

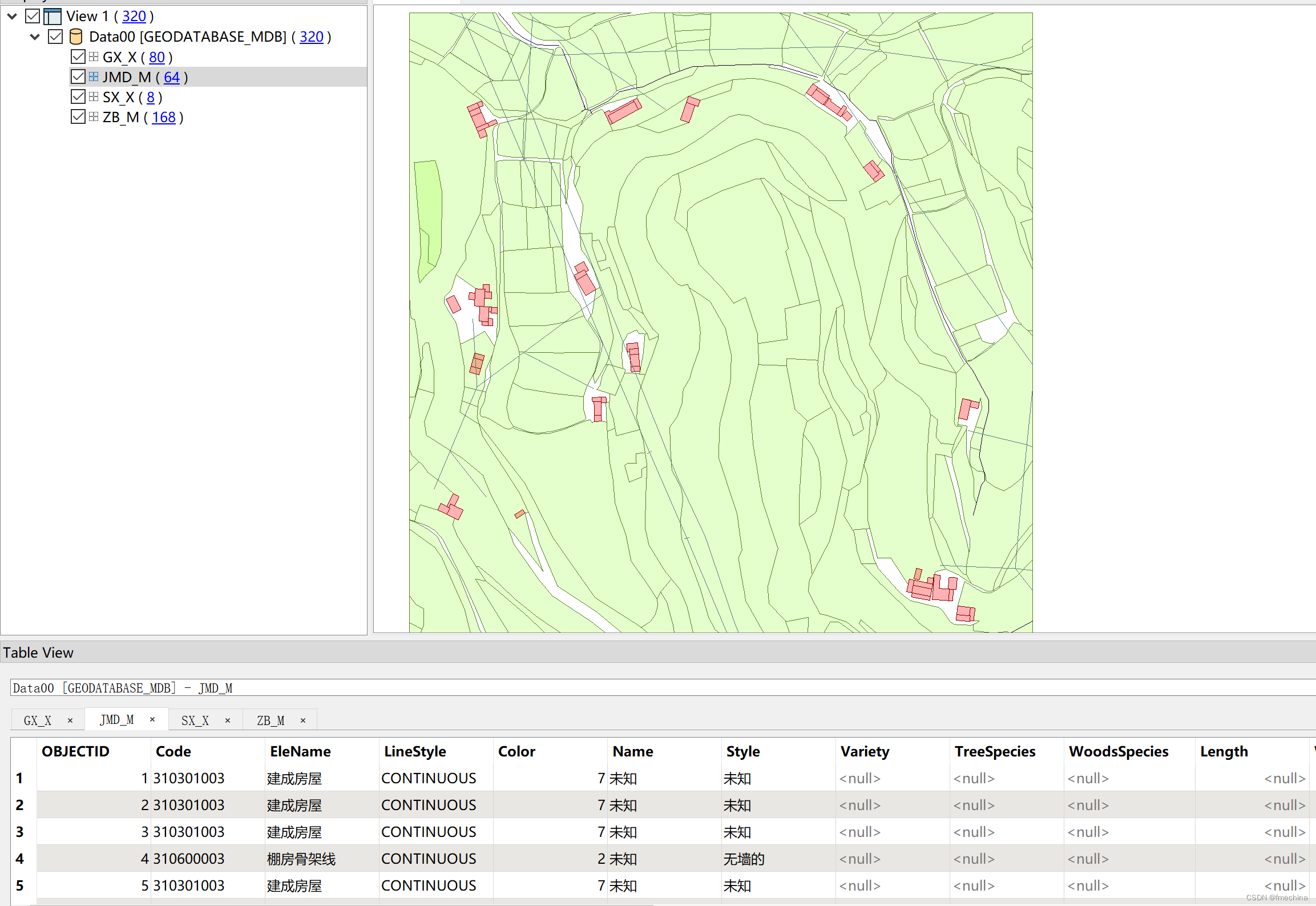

示例数据是一个ArcGIS的mdb格式地形图数据，包含了4个图层和一些属性，如下图所示：

一、利用CAD写模块自带的参数（适用于飞时达软件读取）

扩展实体数据：AutoCAD文件中的每个实体要素都可以具有单独的扩展实体数据。应用程序通常使用它来存储属性 信息 。

AutoCAD写模块可以识别列 表格 式和解释格式，如果存在列表格式形式的属性数据，则可以通过它们创建扩展实体数据。但在列表格式表单中没有数据的情况下，当写模块参数Attribute Output设置为Extended Entity Data，或者autocad_attributes格式属性设置为extended_entity_data，写模块将从用户属性数据创建扩展实体数据。可以存储在单个实体上的扩展实体数据的大小限制为 16K字节。AutoCAD写模块仅限于为每个实体创建8K字节。

注意：这不适用于 ReadDWG。

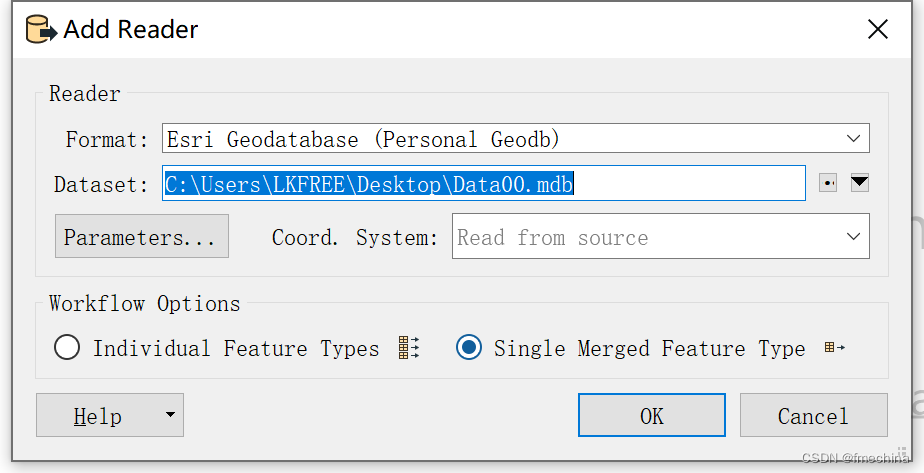

    简单来说我们可以通过添加单一合并 类  的读模块，如下图：

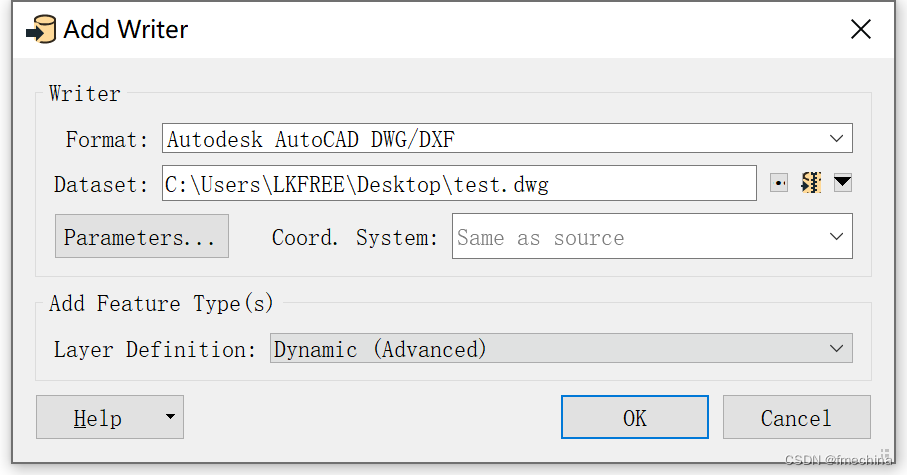

      然后以动态的形式添加AutoCAD 写模块，如下图：
