改进IEEE24节点电力与比利时20节点天然气系统耦合：电转气与燃气轮机

1 概述

做综合能源经常需要用到算例，本文展示一个很棒的算例，还要 数据 。

2 算例

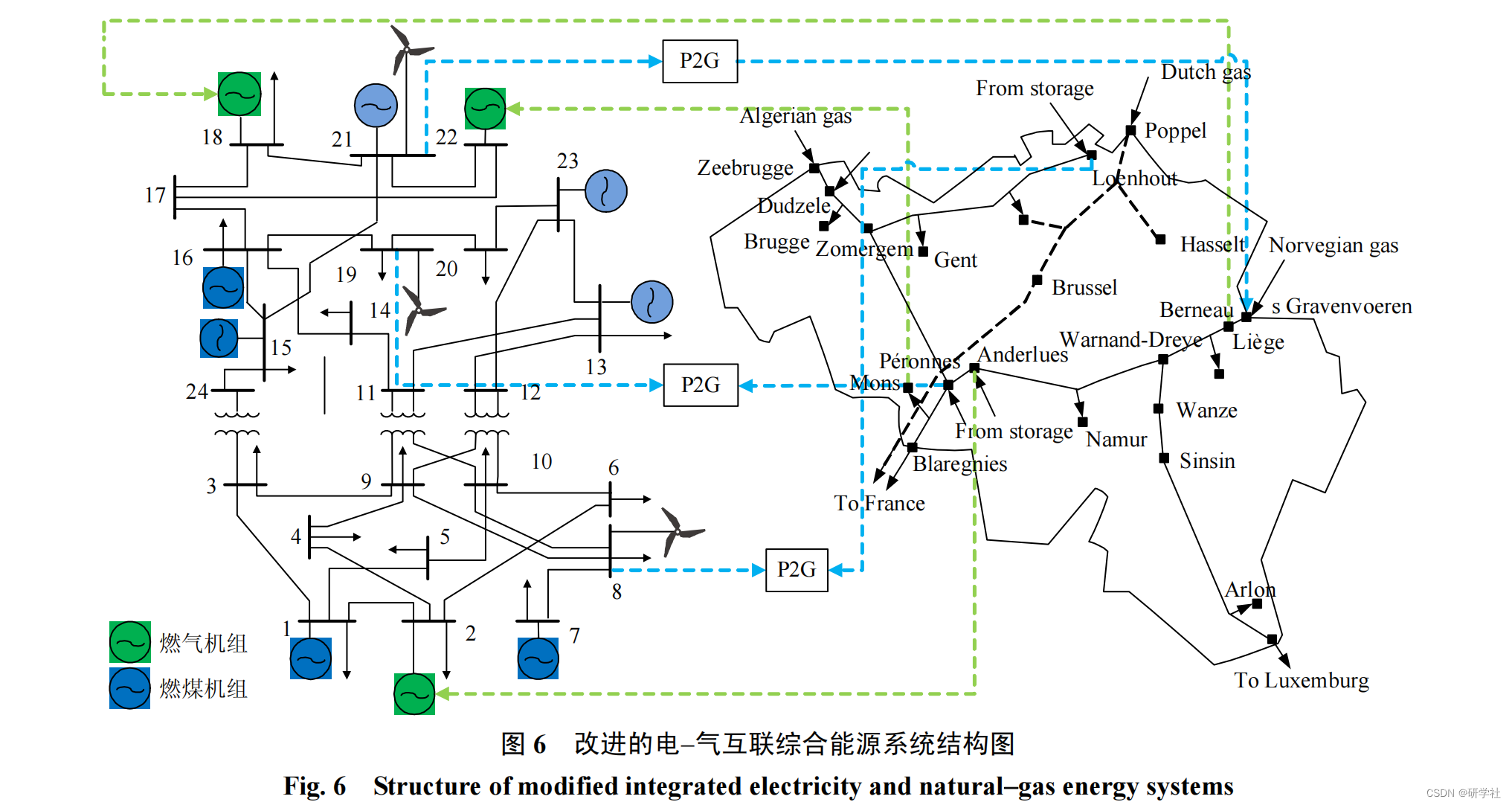

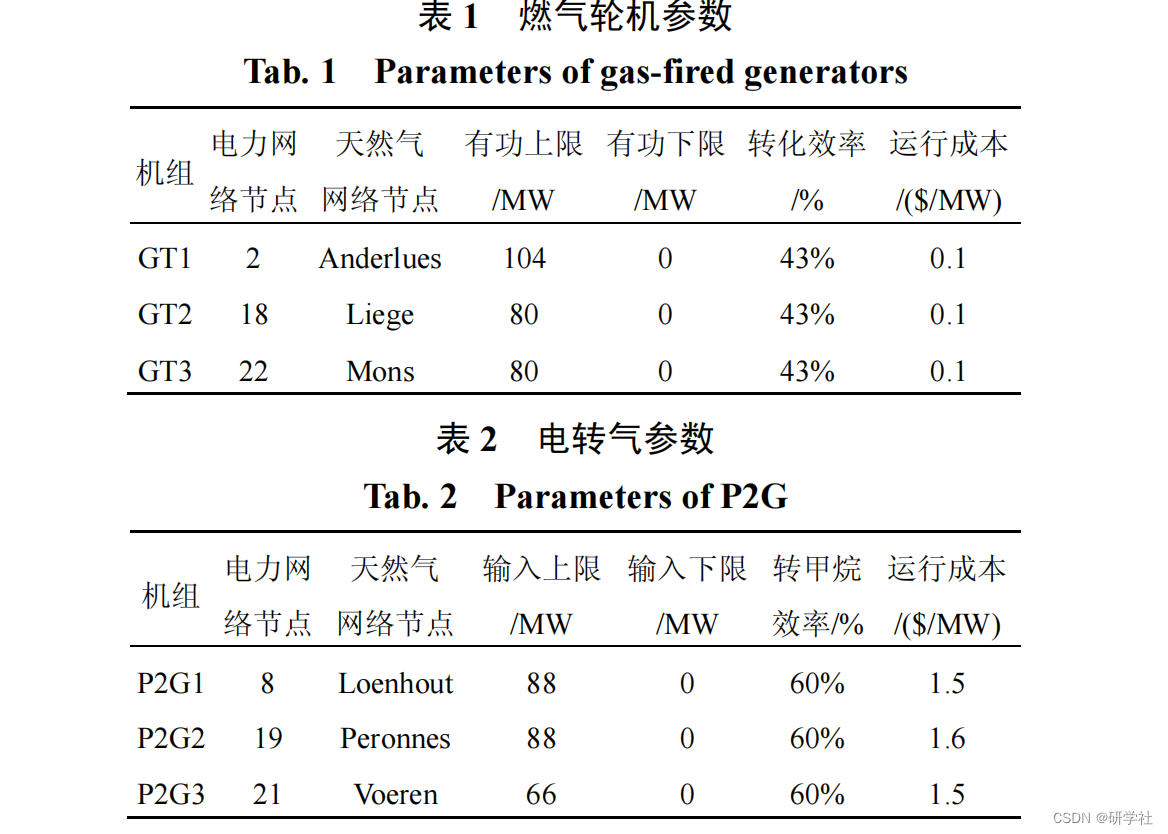

如图所示的电-气互联 综合能源系统 中，IEEE24节点系统有10台发电机组;节点2、18和22为燃气轮机，分别与天然气网络中的Anderlues、Liege和 Mons节点相连;电力节点8、19以及21各接入一台额定出力为100MW的风电机组，为最大限度消纳风电和避免天然气网络线路阻塞，电转气的输入端同样接在电力网络的8、9以及21节点,输出端则与天然气网络中的Loenhout、Peronnes和 Voeren节点相连。比利时20节点天然气系统包括21条输气 管道 ，2个加压站，2个气源点W1、W2。燃气轮机和电转气的相关参数如表1、2所示。

3 参考文献

[1]窦迅,王俊,王湘艳,吴磊.基于 演化博弈 的区域电–气互联综合能源系统用户需求侧响应行为分析[J].中国电机工程学报,2020,40(12):3775-3786.DOI:10.13334/j.0258-8013.pcsee.190581.
