ANSA二次开发：PID筛选案例介绍

  今天我们来介绍一个二次开发 案例 —ANSA中零件PID的筛选与操作。

  首先先看一下需求：

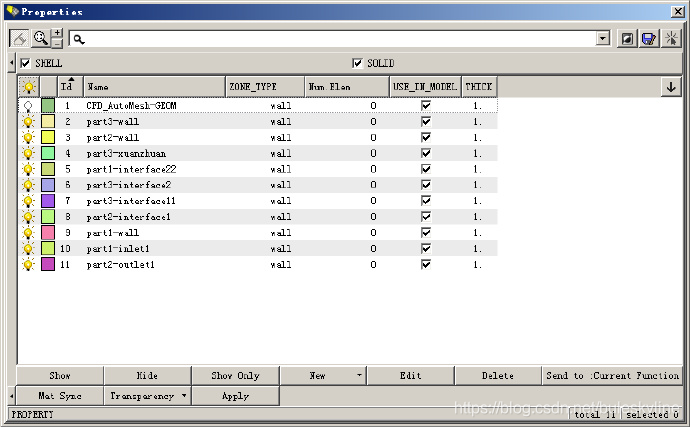

     如上图所示。有一堆零件， 软件 已经自动区分出PID。它们的PID名字都以“ part ”加数字开头。现在要求：

  将名称含PART1的PID仅显示，topo

  将名称含PART2的PID仅显示，topo

  将名称含PART3的PID仅显示，topo（判断是否有part4，如果有topo，继续判断PART5,6,7……如果没有终止topo）

  首先分析一下需求，将名称含有XXX的PID做指定操作，其实就是对PID进行分类，通过名称含有XXX来筛选，这刚好可以应用 字典 来解决，那么剩下的就是逻辑了。

  下面来具体写一下这个程序：

import ansa
from ansa import base
from ansa import constants
def main3():
    #根据SHELL_PROPERTY收集实体   shells=base.CollectEntities(constants.FLUENT,None,'SHELL_PROPERTY')
    namelist=list()
    adict={}
    #对收集到的实体列表进行遍历

    for shell in shells:
           val=('Name',)
           #取到PID名字的字典（单个）
           namedict=base.GetEntityCardValues(constants.FLUENT,shell,val)
           #取到字典键‘Name’所对应的值（PID名字）
           name=namedict.get('Name')
           #每次将PID名字加入名字列表里
           namelist.append(name)
    #对PID名字列表进行遍历
    for name in namelist:
           if name[0:5]not in adict:
                  adict[name[0:5]]=[]
           #取到字典键所对应的值（列表）
           list2=adict.get(name[0:5])
           #将名字加入这个列表
           list2.append(name)
    print(adict)#测试
    #取到字典键的列表
    keys=list(adict.keys())
    keys.sort()
    parts=list()
    #对字典键的列表进行遍历
    for key in keys:
           #取到字典键所对应的值（列表）
           list3=adict.get(key)
           i=0
           #对这个存有PID名字的列表进行遍历
           for l in list3:
                  part=base.GetPartFromName(str(list3[i]))#取到PID名字所对应的零件
                  parts.append(part)
                  i+=1
           base.Or(parts)
           base.Topo()
           options=[ "UNCHECKED FACES","NEEDLE FACES", "COLLAPSED CONS", "TRIPLE CONS", "OVERLAPS", "CRACKS", "SINGLE CONS"]
           fix=[1,1,1,1,1,1,1]
           ret=base.CheckAndFixGeometry(parts,options,fix,True,True)
           if ret==None:
                  print ('No errors!')
           #清空parts列表
           del parts
    base.All()

注： 因为本身的PID名称列表是无顺序的，所以取到的名字的先后顺序也是跟随PID名称列表的（无序的）,就算能够排序，但是不确定含有相同part字段的名字有几个。所以在判断名字中含有part几的时候，不能使用part i,i+=1这种自增形式来顺序的判断part4、part5…
