ANSA二次开发PID筛选实战案例

今天我们来介绍一个二次开发案例—ANSA中零件PID的筛选与操作。

首先先看一下需求：

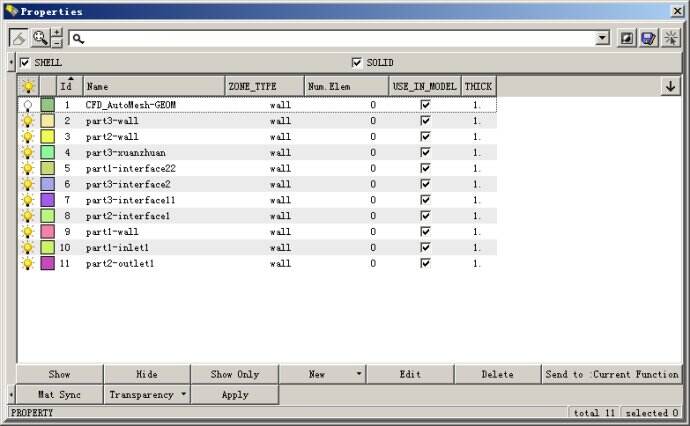

如上图所示。有一堆零件，软件已经自动区分出PID。它们的PID名字都以“part”加数字开头。现在要求：

将名称含PART1的PID仅显示，topo

将名称含PART2的PID仅显示，topo

将名称含PART3的PID仅显示，topo（判断是否有part4，如果有topo，继续判断PART5,6,7……如果没有终止topo）

首先分析一下需求，将名称含有XXX的PID做指定操作，其实就是对PID进行分类，通过名称含有XXX来筛选，这刚好可以应用字典来解决，那么剩下的就是逻辑了。

下面来具体写一下这个程序：

import ansa

from ansa import base

from ansa import constants

def main3():

    #根据SHELL_PROPERTY收集实体

   shells=base.CollectEntities(constants.FLUENT,None,'SHELL_PROPERTY')

    namelist=list()

    adict={}

    #对收集到的实体列表进行遍历

    for shell in shells:

           val=('Name',)

           #取到PID名字的字典（单个）

           namedict=base.GetEntityCardValues(constants.FLUENT,shell,val)

           #取到字典键‘Name’所对应的值（PID名字）

           name=namedict.get('Name')

           #每次将PID名字加入名字列表里

           namelist.append(name)

    #对PID名字列表进行遍历

    for name in namelist:

           if name[0:5]not in adict:

                  adict[name[0:5]]=[]

           #取到字典键所对应的值（列表）

           list2=adict.get(name[0:5])

           #将名字加入这个列表

           list2.append(name)

    print(adict)#测试

    #取到字典键的列表

    keys=list(adict.keys())

    keys.sort()

    parts=list()

    #对字典键的列表进行遍历

    for key in keys:

           #取到字典键所对应的值（列表）

           list3=adict.get(key)

           i=0

           #对这个存有PID名字的列表进行遍历

           for l in list3:

                  part=base.GetPartFromName(str(list3[i]))#取到PID名字所对应的零件

                  parts.append(part)

                  i+=1

           base.Or(parts)

           base.Topo()

           options=[ "UNCHECKED FACES","NEEDLE FACES", "COLLAPSED CONS", "TRIPLE CONS", "OVERLAPS", "CRACKS", "SINGLE CONS"]

           fix=[1,1,1,1,1,1,1]

           ret=base.CheckAndFixGeometry(parts,options,fix,True,True)

           if ret==None:

                  print ('No errors!')

           #清空parts列表

           del parts[

    base.All()

#注：因为本身的PID名称列表是无顺序的，所以取到的名字的先后顺序也是跟随PID名称列表的（无序的）,就算能够排序，但是不确定含有相同part字段的名字有几个。所以在判断名字中含有part几的时候，不能使用part i,i+=1这种自增形式来顺序的判断part4、part5...
