Altium Designer使用技巧合集（纯属爱好，不定期更新）

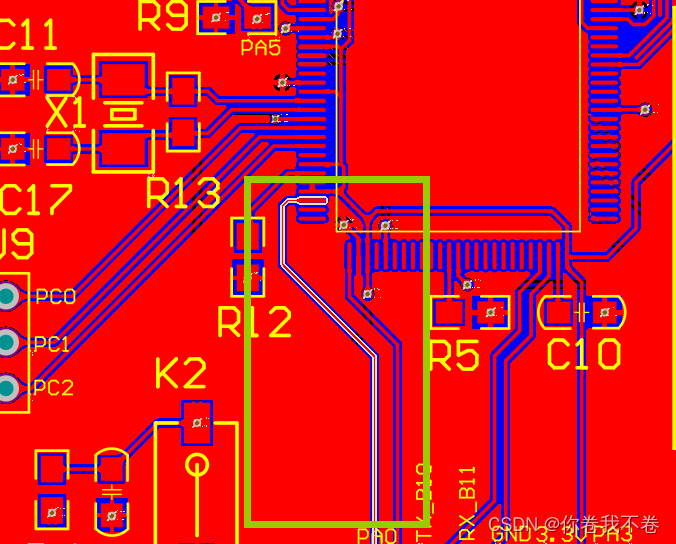

1、鼠标所到之处的 net 高亮显示

就是下面的效果：

设置方法：

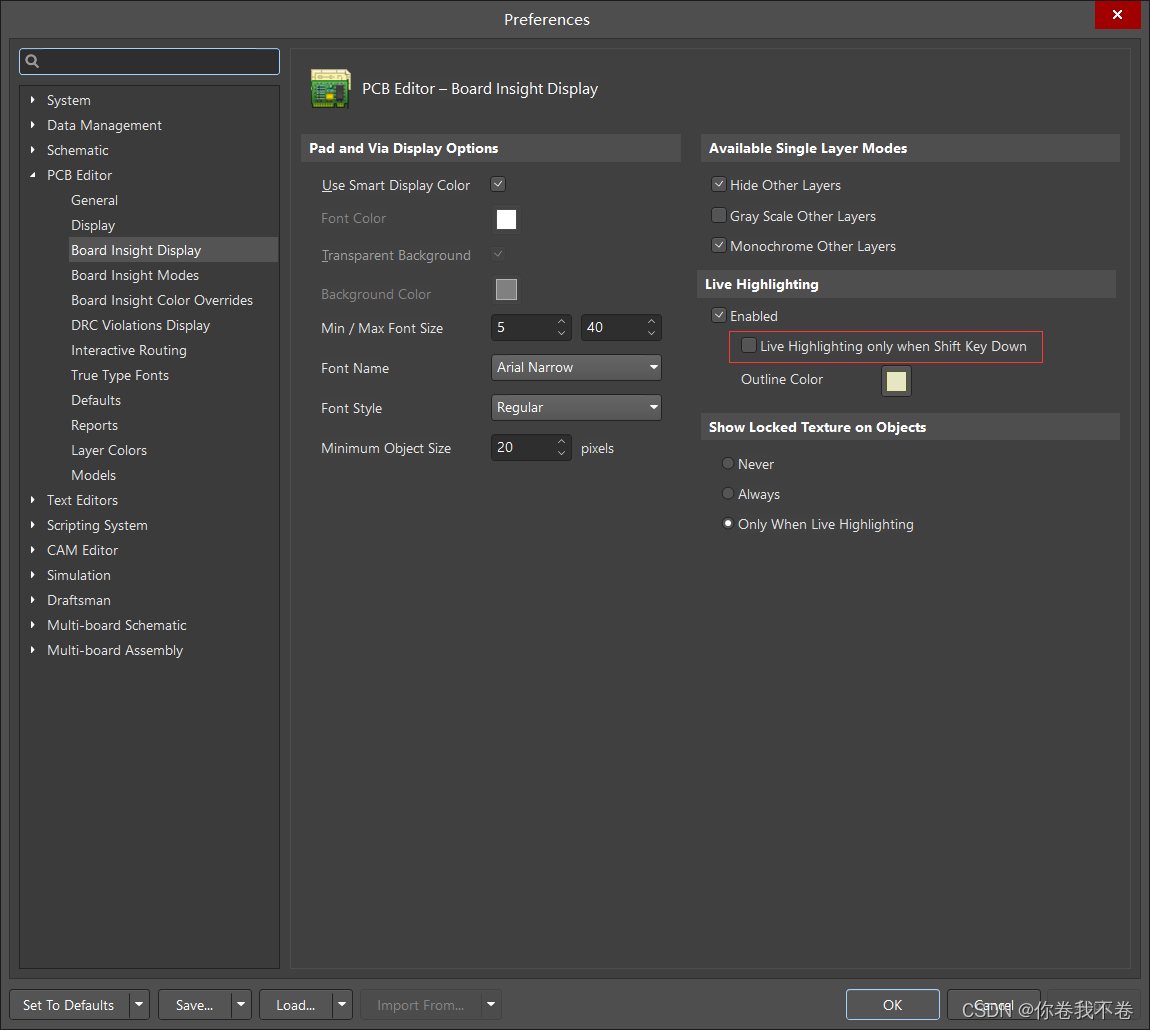

菜单栏 —> Tools —> Preferences —> PCB Editor —> Board Insight Display   —> 去掉 Live Highlighting only when Shift Key Down 选项，如下：

2、导出PCB所有图层的快捷键

快捷键：F+F+F

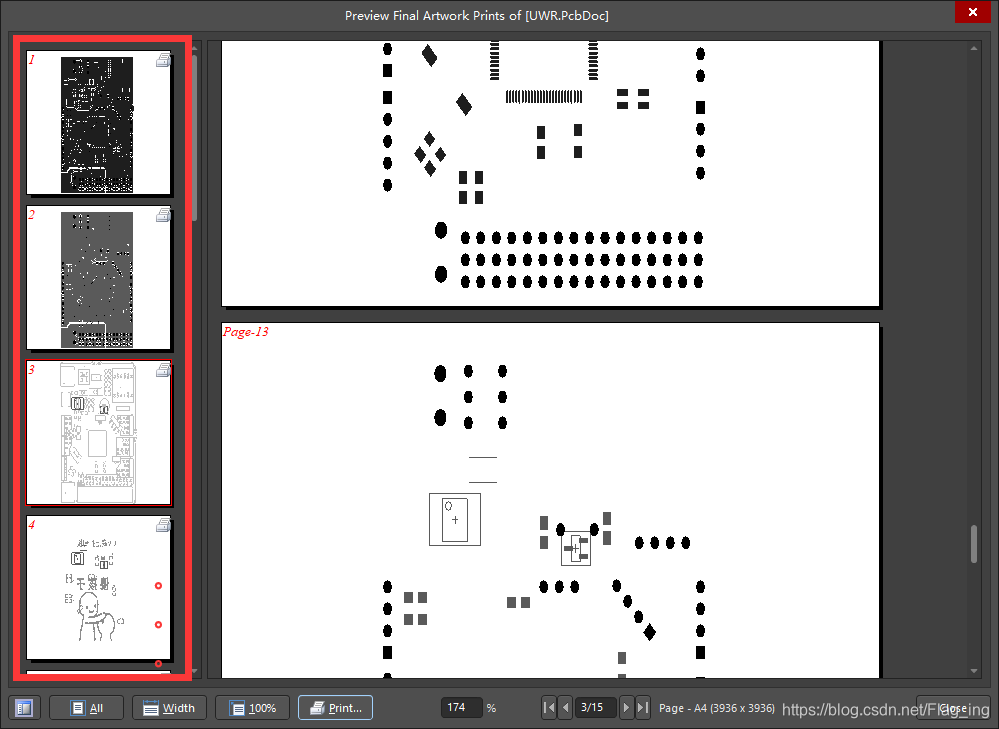

没错，就是F三连，你会发现意想不到的效果。如下：

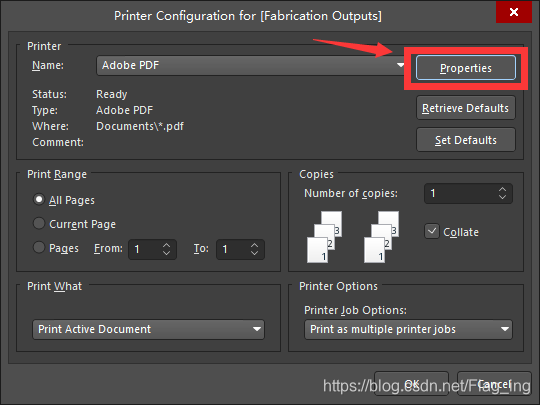

如何保存这些图层？首先在上图所示界面点击鼠标右键，选择“Print...”选项，点击“Properties”选项：

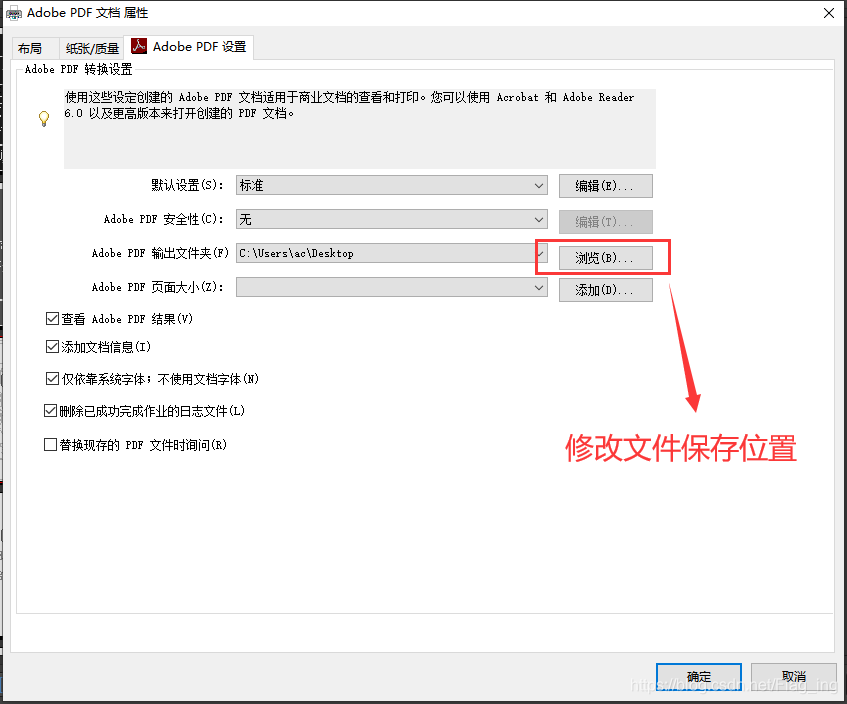

然后修改文件的保存位置，其他的配置按需修改，点击确认，即可保存相应的pdf文件。

3、同一个工程中不同的原理图导入到不同的PCB中

在使用 Altium Designer 时有时会遇到一个工程中有多个原理图，且需要将这些 SCH 原理图生成不同的 PCB 文件。如果直接执行 Design -> Update Schematics in xxx 的话会默认把所有原理图对应的 PCB 文件导入到同一个 .PcbDoc 文件中去。生成不同的 .PcbDoc 的方法如下：

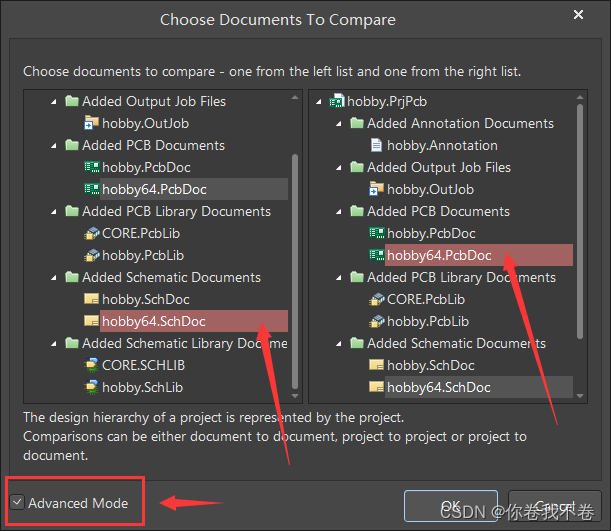

在菜单栏中选择 Project -> Show Differences... ，勾选 Advanced Mode，并选择原理图与对应的 .PcbDoc 文件，然后点击 OK

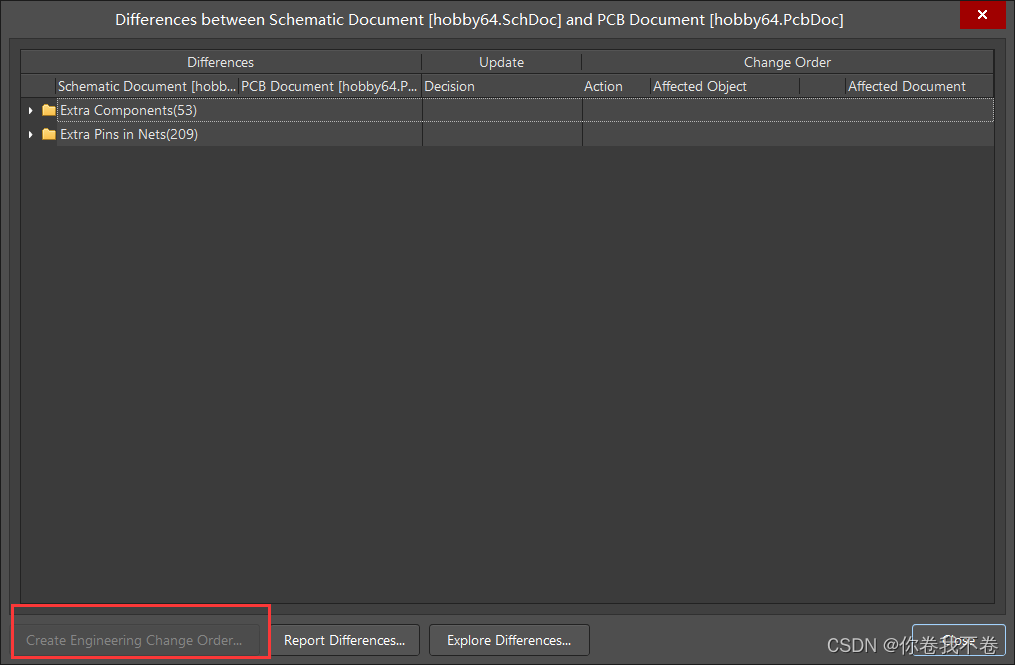

之后的执行结果如下，此时 Create Engineering Change Order... 按钮还是灰色的。

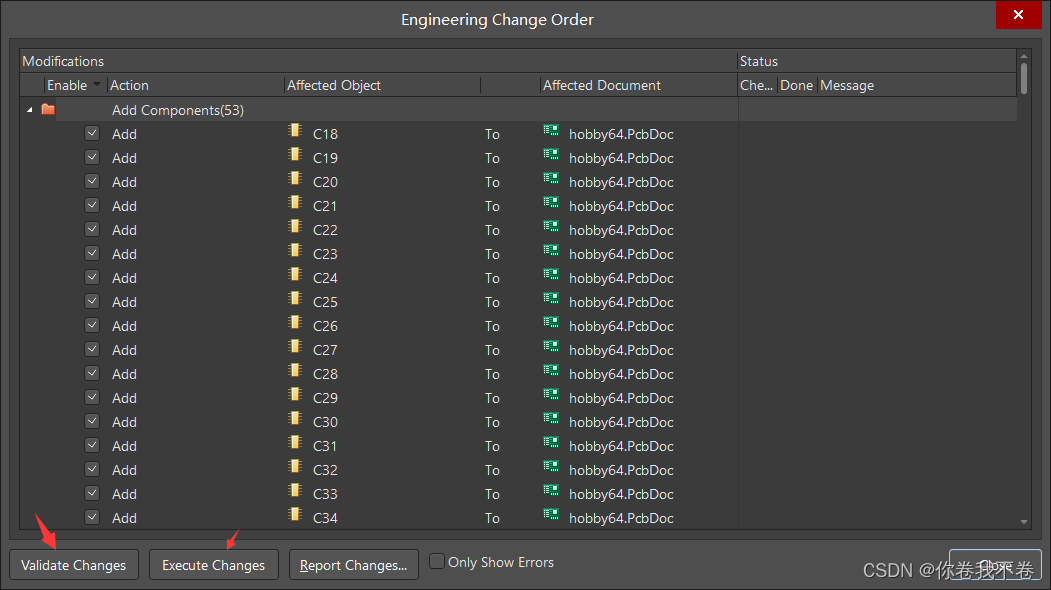

在这个界面上点击鼠标右键，选择 Update all in>>PCB Document [xxx.PcbDoc] ，然后会发现 Create Engineering Change Order... 按钮变成了黑色的可点击状态，此时点击该按钮，得到如下界面：

然后一次点击 Validate Changes 和 Execute Changes 两个按钮即可。

4、设置元件旋转步进角为45°

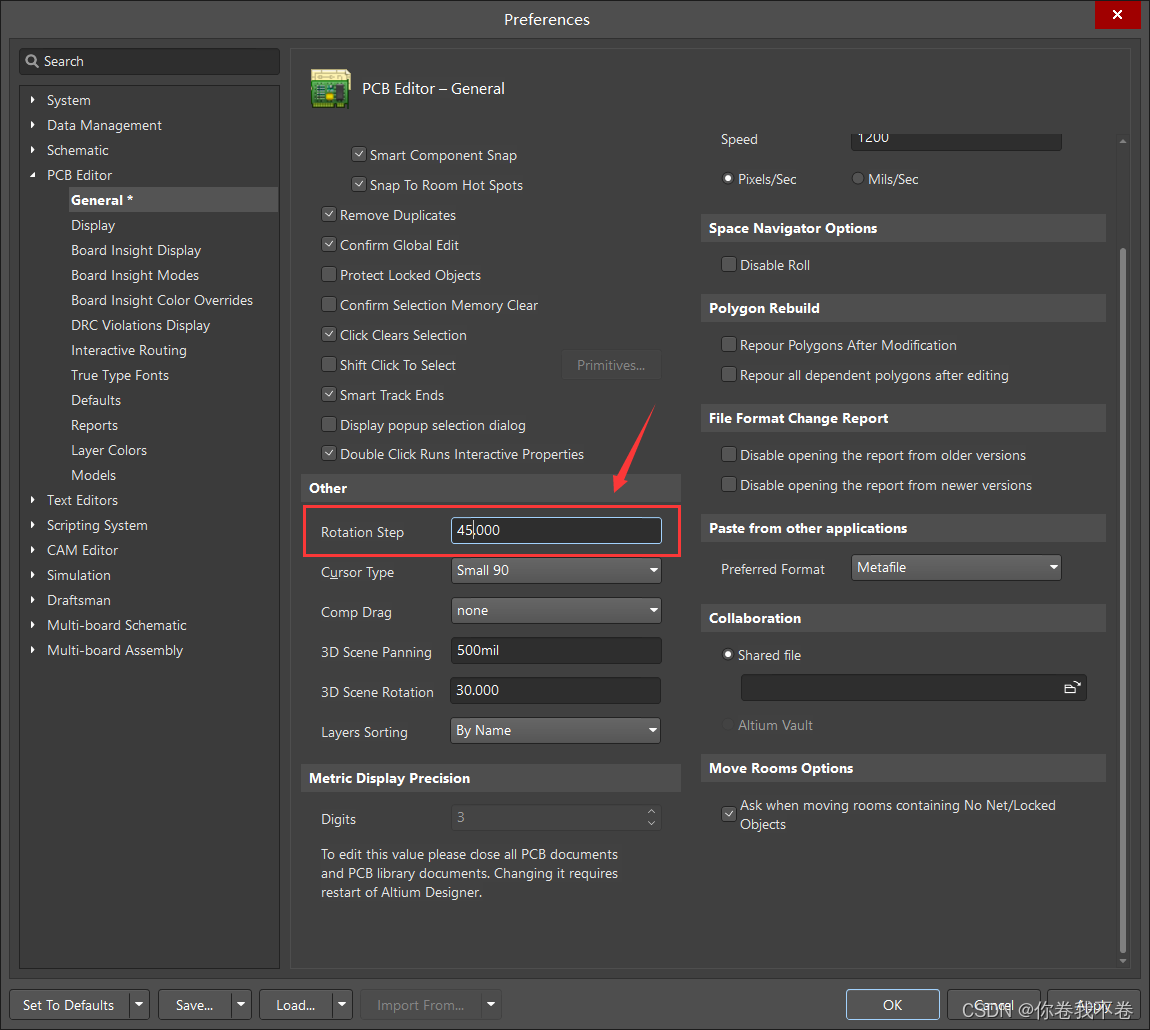

依次打开  Tool -> Preferences -> PCB Editor -> General，将 Rotation Step 由 90 改为 45

5、添加LOGO的方法

下载 PCB  Logo  Creator，下载链接：

链接：https://pan.baidu.com/s/1AHB0WGPq8O99O7IAOdXQ_g

   提取码：6fjv

使用电脑自带的 画图 软件打开想要打到 PCB 上的 logo 图片，另存为 . bmp （单色位图）格式。

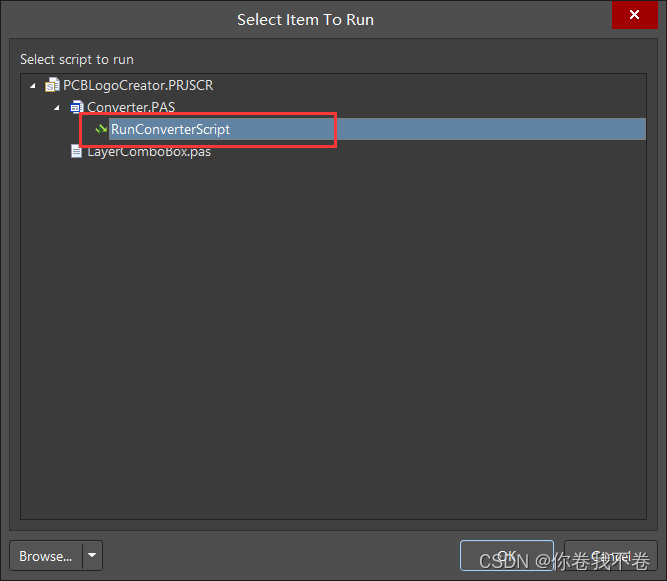

然后依次打开 AD 的 File -> Run Script... ，在 Browse... 中选择 From file... ，在刚才下载的文件夹中选择 PCBLogoCreator.PRJSCR 文件打开，然后点击下图选项后点击 OK 。

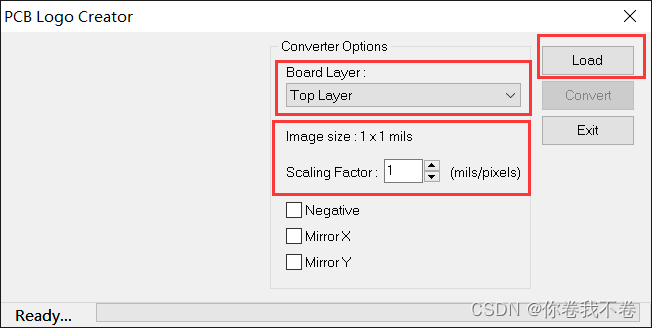

然后可以在新建的界面中选择 logo 文件、大小、层级 等参数，生成后在复值黏贴到自己的 PCB 中即可

6、删除已经放置的 LOGO 的方法

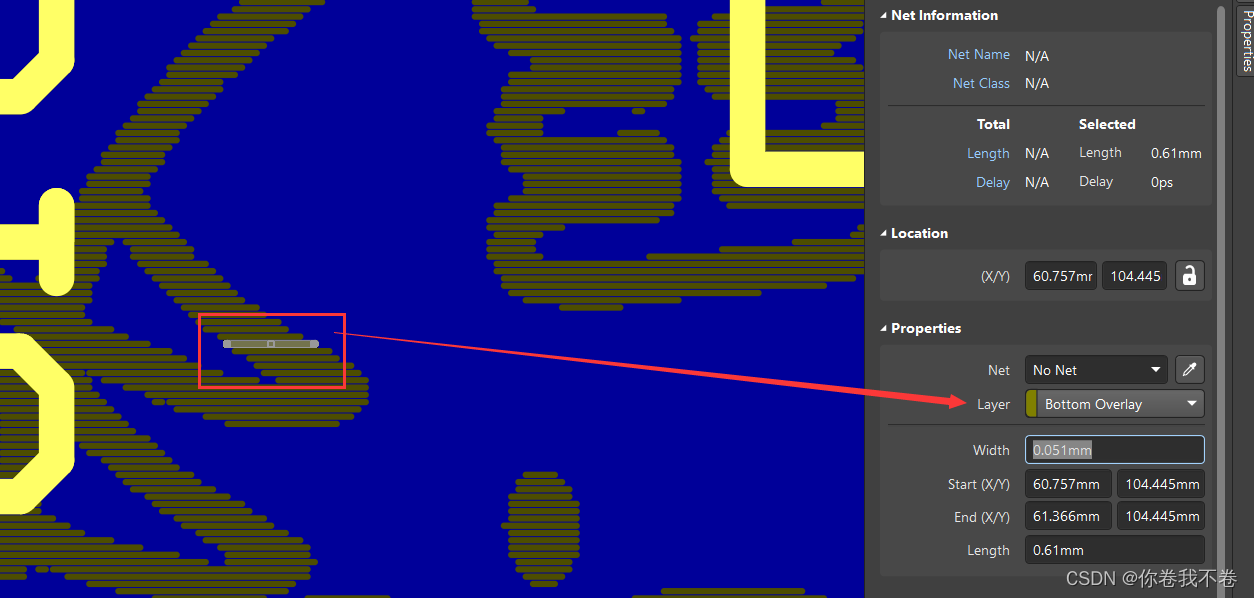

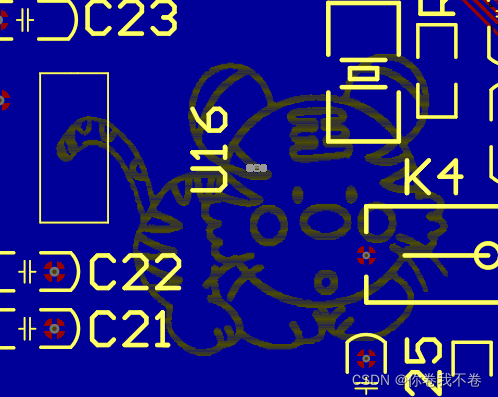

咋放置好的 logo 上双击先查看是位于哪个 layer ，比如我要删除下面这个 Bottom Overlay 的小老虎的 logo

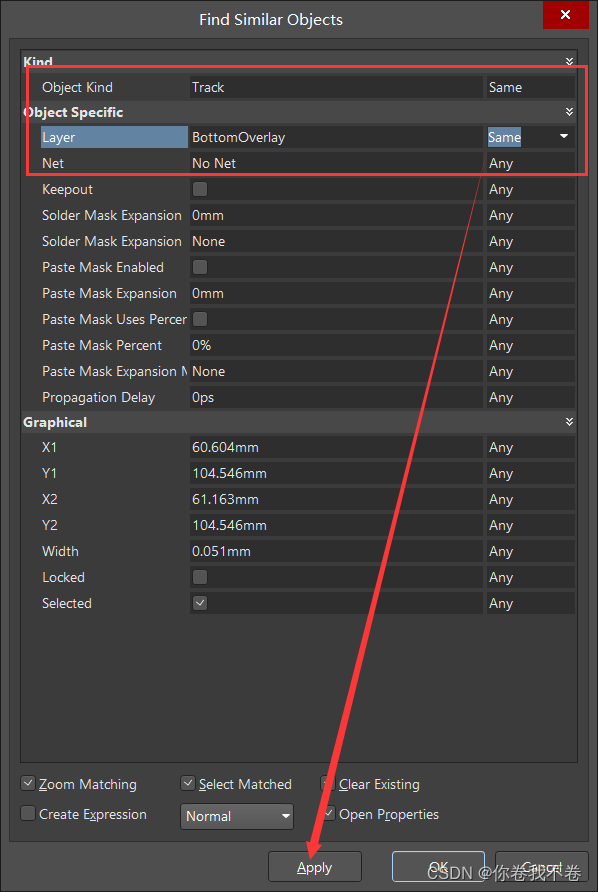

然后在这根线上点击右键，选择 Find Similar Objects... ，然后如下设置

然后点击 Apply ，即可全选该 logo，然后可以看到整个 logo 被选中了，最后点击键盘上的 delete键 即可删除

7、一些快捷键

单击 Q ：单位转换（mm 或 mil）

单击 G  ：调整栅格分辨率

P + L （Place + Line）：放置线，其他的诸如 P+W、P+N、P+S 等快捷键类似

ctrl + M ：测量长度

P + D + L ：防止测量的长度

ctrl + shift + B   ：底端对齐

ctrl + shift + T   ：顶端对齐

ctrl + shift + L   ：左端对齐

ctrl + shift + R   ：右端对齐

ctrl + shift + V   ：垂直均匀分布

ctrl + shift + H   ：水平均匀分布

shift + C ：清除格式
