第一次写博客，不喜勿喷，别打击我的积极性，对电路不是很熟，随便画画。

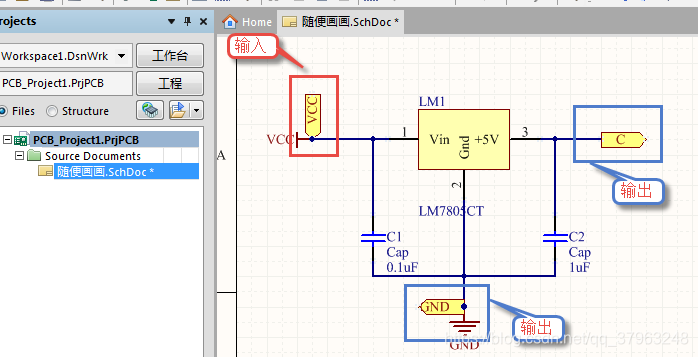

先准备一张电路图，放置输入输出端口，就是右边这个图标。
。

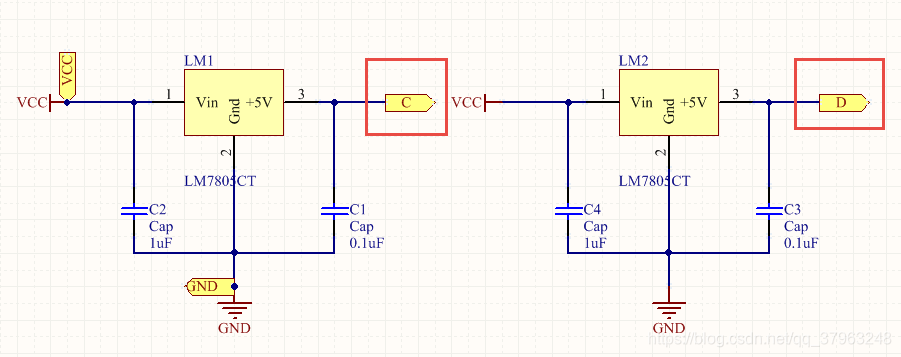

同种I/O口，只需放置一个端口，如GND和VCC，输出如需单独使用，则要放置名称不同(自定义)的多个端口，如下图，同理输入也是。
一般输入信号我都是F1、F2、F3、F4、F5…输出信号A、B、C、D。
如果一个芯片的3脚和5脚要相连，可以通过网络标识进行连接，电路图就不会太复杂，如下图。
端口放置完了保存好这张电路图，图的名称很重要，接下来会用到，我这个就叫随便画画，然后再新建一张原理图，名称(自定义)。
在新建的原理图里点击这个图标
，会跳出下面这个窗口，点击左下角的器件式原理图文件夹。
