混凝土抗拉数值模拟

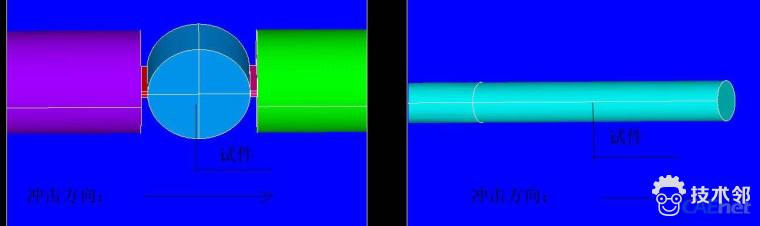

案例一：混凝土劈裂抗拉，如附图的左图，图中试件为混凝土，试件左右为钢杆，（这是 钢筋混凝土结构教材上很普通的图，（比如：天津大学、同济大学编《 混凝土结构》p19）。问题是：当左钢杆以10m/s的速度冲击混凝土试件时，混凝土试件中垂直于冲击方向（令其为Y方向）的应力很小(只有几Pa)，试件右边的钢杆中应力为0。从动画上看，混凝土未见裂开，但从Plot result--- deform看，混凝土试件变形已经非常大。我希望：
①、混凝土Y方向的应力较大，应大于1MPa；②、当Y方向应力大于混凝土抗拉强度时，出现混凝土裂开的现象。请高手帮我会诊一下，K文件请见下一个贴子（附件1），其中，混凝土材料模型采用LS-DYNA中的96#模型，
BRITTLE_DAMAGE Model。有关参数如下：密度：2500Kg/立方米；弹性模量：40GPa；泊松比：0.2；抗拉强度：5MPa；抗剪强度：6MPa；断裂韧度（Fracture toughness，不知是否可译为“断裂韧度”）：14.299Kg/m，该
值取于LS-DYNA Theoretical Manual 第16.105页推荐的值，0.8 lbs/in，按1 lb=0.454Kg和1 in=0.0254m推算出14.299Kg/m。剪切滞留系数（Shear retention，不知是否可译为“剪切滞留系数”）：0.03(LS-DYNA手册推 w# @& N; u I+ R1 T
荐值)；材料粘性系数：0(LS-DYNA手册推荐值)；接下来的五个值为钢筋参数，因本案例不考虑钢筋，故都取0；最后一个为抗压强度，由于不考虑压碎，故也取0。 !
案例二：混凝土冲击抗拉，如附图的右图，图中试件为混凝土，试件左边为钢杆。当钢杆以一较高的速度冲击混凝土试件，产生压缩波，压缩波在混凝土试件自由端（最右端）反射成拉伸波，在拉伸波的作用下，混凝土被拉断。我模拟的结果是，当冲击速度为10m/s(或更大)时，混凝土试件仍无受拉的裂缝产生，混凝土中的应力非常小，靠近混凝土右端的应力竟然为0。但如果将混凝土试件换为同几何尺寸的钢，则试件中的应力较大，可达MPa级。混凝土材料模型与参数同上一案例。K文件见附件
