首先让我们先来一起回顾下题目——

■问题描述

使用SOLIDWORKS进行摇杆升降机构分析

■详细条件

在摇杆匀速转动过程中，摇杆的哪个位置受到的作用力最大?

■分析目标

找出摇杆受力最大的位置

下面与大家分享解答过程——

在机构运动过程中，我们可以根据负载求出马达力。根据马达力的曲线求出最大受力的位置。如果需要考察机构中某个构件的应力情况，需要建立静力学算例，然后完成计算。

具体的操作步骤如下：

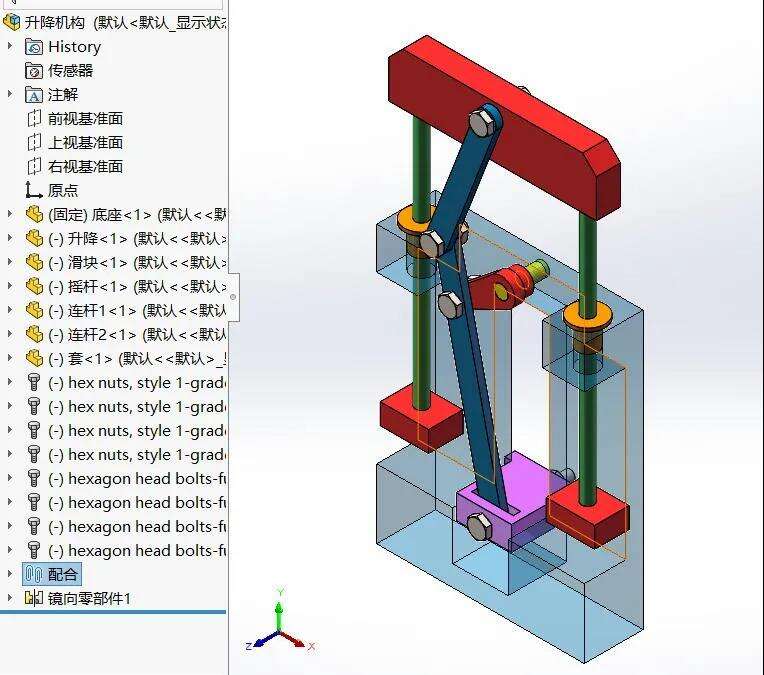

1、在SolidWorks里面完成装配，可以拖动以确认其动作是否按预定运行，并确认其初始位置。

2、建立SolidWorks Motion算例，并设置边界条件。设置马达驱动机构动作，常见马达为旋转马达和线性马达，本算例需要使用旋转马达。

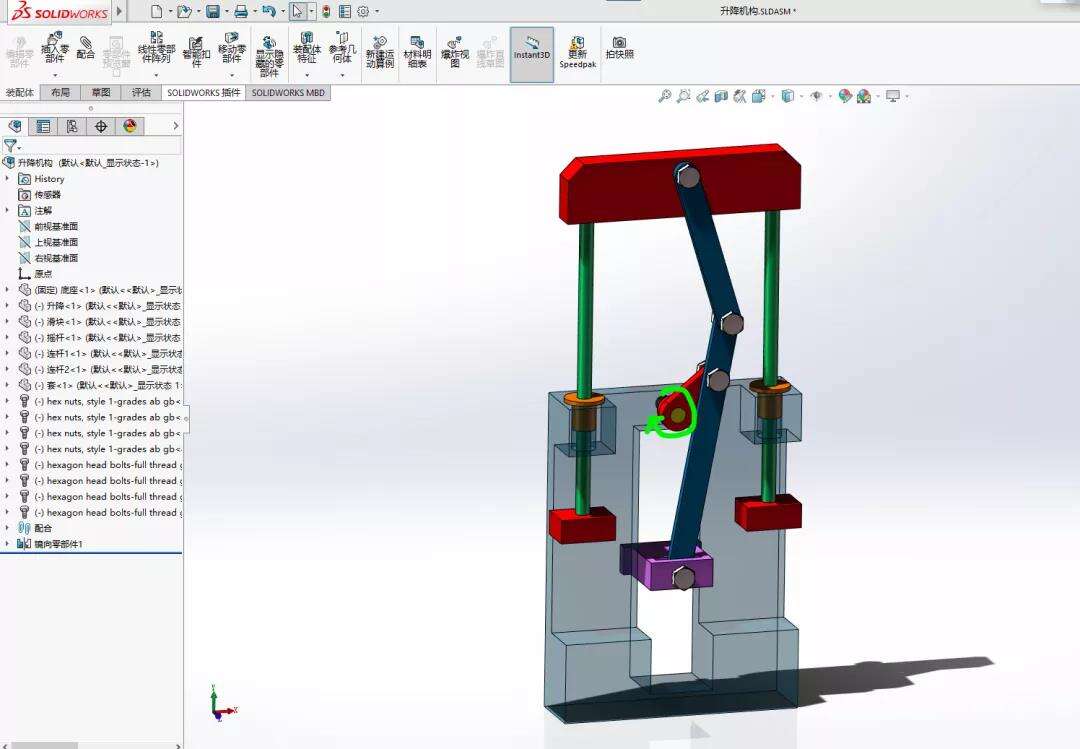

旋转马达设置：设置旋转马达的位置与方向，设置为等速马达20RPM。

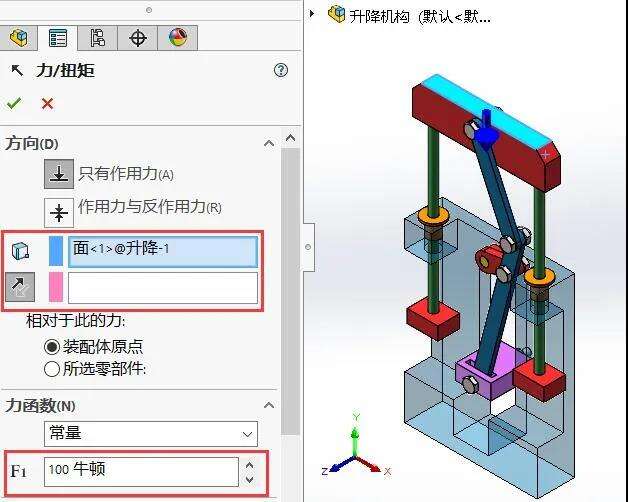

负载设置：上端面受力向下的100N。

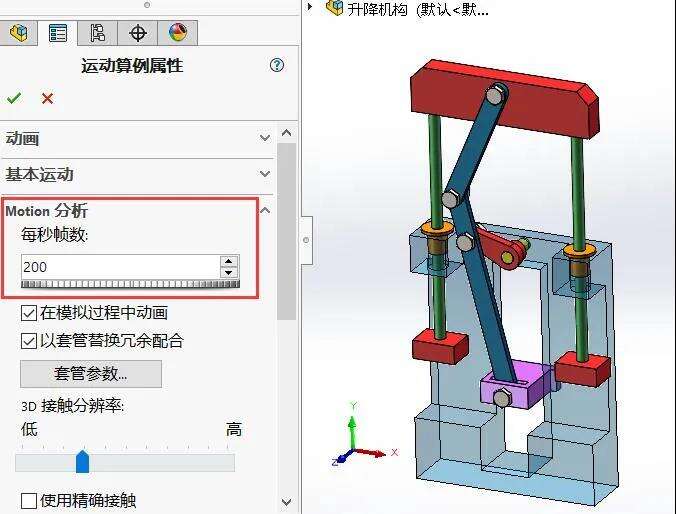

算例属性设置：设置每秒帧数为200。

3、SolidWorks Motion算例结果处理。输出马达力，选择幅值。

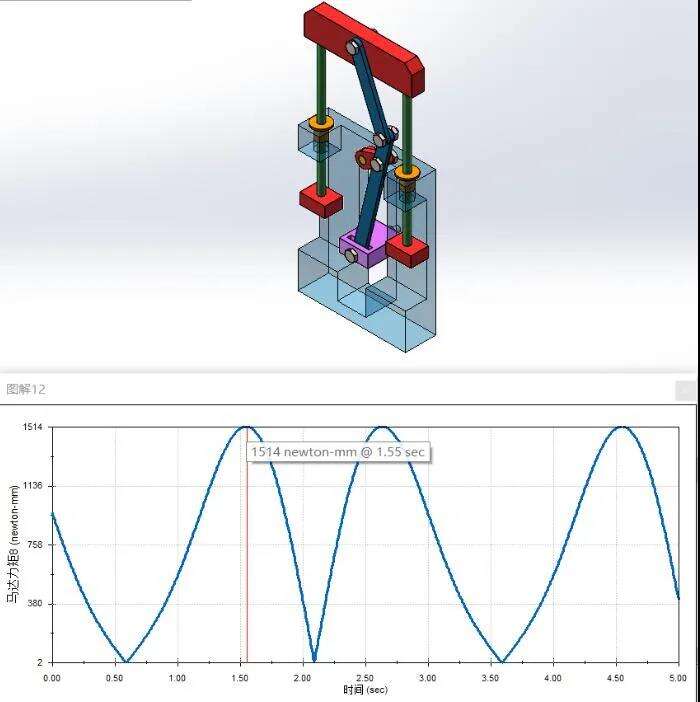

马达力曲线如下图，一个最大值出现在1.55秒。即为受力最大位置。

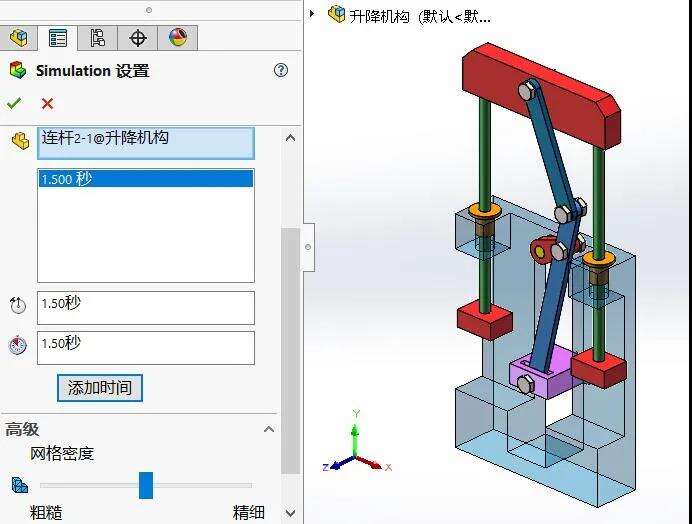

4、为机构构件设置静力学算例。选择目标构件，并根据SolidWorks Motion算例得出马达力最大值对应的时间点，完成静力学算例设置。

5、显示静力学计算结果。

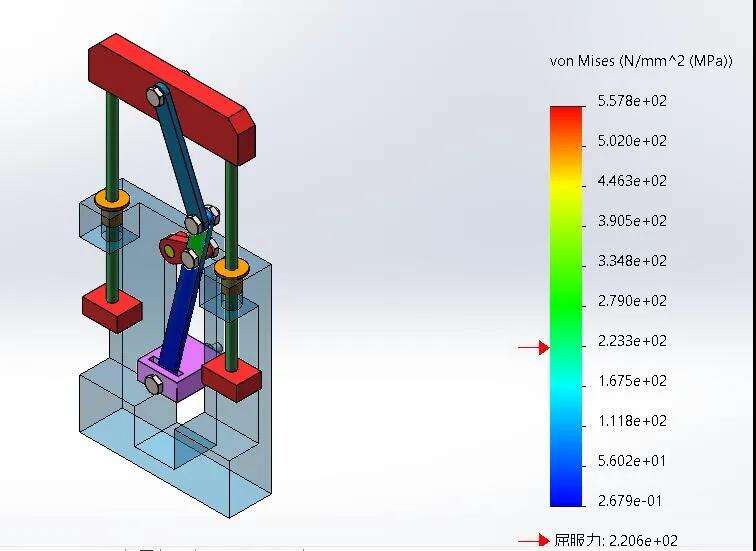

应力云图：

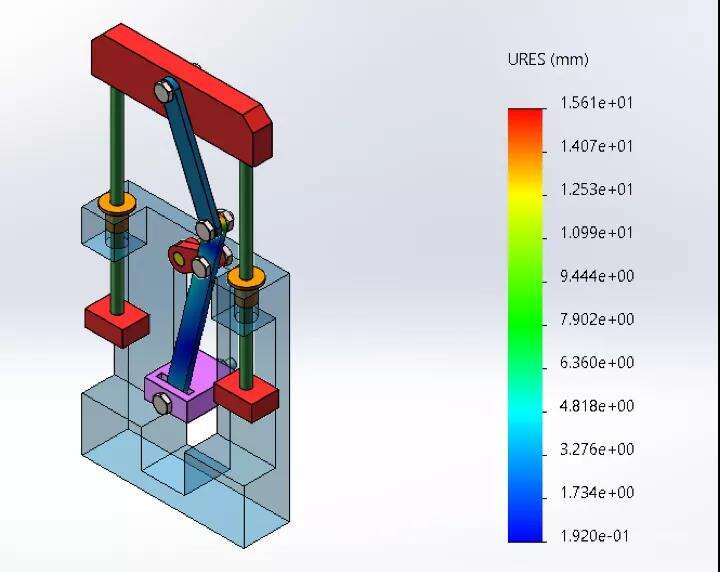

位移云图：

总结，通过此流程SolidWorks Motion 和 SolidWorks Simulation的结合，我们可以完整地研究整个机构的动作和机构的强度刚度。

详细操作见如下视频：
