T-Solution虚拟技术解决方案（1）

现代研发流程和虚拟技术已经相互依存、密不可分，虚拟技术的应用水平对研发流程的影响巨大且有决定性，虚拟技术开发也是CP-VTD的另外一个重要组成部分。T-Solution在虚拟技术方面提供以下的技术和服务帮助企业提升虚拟技术应用水平：高级QFD技术，如QFDCapture软件；高级CAD技术，如TOP-DOWN建模、三维到二维转换、DFA和DFM等；结构、流体和电磁的高级CAE技术，如ZENCRACK、SFE、Powerflow、E-MIND、ADF、Empire等；高级可靠性技术，如RPM软件和供应链数据交换技术，如DEXCenter 和CADfix。

CP-VTD概况
T-Solution基于全球虚拟技术最佳实践，提升企业研发和制造流程的水平以及协同实施能力。在产品研发和制造流程方面，实现企业从传统到数字化、最终达到协同化；在协同实施能力方面，实现研发环境从传统到高效、最终达到精益现代研发流程和虚拟技术已经相互依存、密不可分，虚拟技术的应用水平对研发流程的影响巨大且有决定性，虚拟技术开发也是CP-VTD的另外一个重要组成部分。T-Solution在虚拟技术方面提供以下的技术和服务帮助企业提升虚拟技术应用水平：高级QFD技术，如QFDCapture软件；高级CAD技术，如TOP-DOWN建模、三维到二维转换、DFA和DFM等；结构、流体和电磁的高级CAE技术，如ZENCRACK、SFE、Powerflow、E-MIND、ADF、Empire等；高级可靠性技术，如RPM软件和供应链数据交换技术，如DEXCenter 和CADfix。

T-Solution虚拟技术解决方案（1）的图1 T-Solution虚拟技术解决方案（1）的图2

从流程方面来看，一个基于物理样机试验为主要手段的传统开发流程，虚拟技术在其中的位置、责任和价值很难定义；从设计人员的技术水平来看，基于各种学科专业背景的虚拟技术要求使用人员兼备工程实践经验和理论知识，提高了企业的人力成本.由于集成的水平限制，目前大多数虚拟技术都在企业的设计链中形成一个IT的孤岛，设计人员如何在这些孤岛间实现协同是最大的挑战。

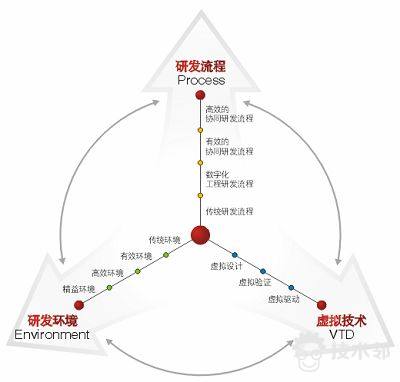

    T-Solution为客户提供协同研发制造流程和虚拟技术开发相关的软件和服务，简称CP-VTD （Concurrent Process and Virtual Technology Development 协同研发制造流程和虚拟技术开发）。CP-VTD包括以下三个大类的解决方案：
    - 研发流程咨询 Process
    - 虚拟技术开发 VTD
    - 研发环境集成 Environment
1 放大器设计及布线向导（MultiMatch ADW）
    MultiMatch ADW（Amplifier Design Wizard）提供低成本实现最新的、一次成功的高动态范围射频和微波放大器（A类和B类）所需要的设计技术。此标准设计流程通常可以获得高稳定性放大器，并且不需要或需要很少调试。MultiMatch ADW提供强大实用的综合、分析、优化和布线工具，设计周期可以大为缩短。MultiMatch典型地用作一些流行射频与微波电路仿真器的前端。
MultiMatch软件特点
    MultiMatch ADW （放大器设计平台）是一个提供RF（射频）和微波放大器（A、B类）最新的、一次成功的集成设计环境。MultiMatch还拥有强大的阻抗匹配综合与振荡器分析能力（振荡器分析功能包含在扩展的MultiMatch Dos版本中）。MultiMatch非常实用，足以解决实际的设计问题；同时也非常通用，足以用作高端研究和开发工具。MultiMatch可用于综合窄带或宽带放大器以获得低噪声和/或高功率（高动态范围）。

2 宽带阻抗匹配网络设计及布线向导（MultiMatch IMW）
    可用于集总元件、分布式或混合集总/分布式匹配网络的综合。可以综合等线长和不等线长网络。设计不等线长网络时，线宽由用户设置，线长作为变量。设计等线长网络时，线长固定，而线宽作为设计变量。这两种网络都可以在输入和输出端口增加连接线以确保所综合的网络能等效地开始和结束于串联元件。这两种网络也都支持通过单过孔或小电感（引线）来终端短路小短线的选项。 MultiMatch IMW（Impedance-Matching Wizard）提供直到微带级的高质量宽带匹配网络设计能力。专家匹配技术将为您在设计中带来不同的体验。
Mosaic软件特点
    综合等线长网络时，主传输线、开路小短线和短路小短线可以设置不同长度综合等线长网络时，必须设置最低和最高特征阻抗的允许值，并且设置等线长传输线的长度（变化的特征阻抗、固定的线长）综合不等线长网络时，分布式求解结果中采用固定的特征阻抗或线宽（变化的线长）。综合混合集总/分布式网络（不等线长）时，仍然采用分布式综合方法，但是只要所需值满足约束条件，就可以通过采用电感器和/或电容器而缩短线长。综合混合集总/分布式网络（不等线长）时，可以设置集总元件的焊盘。所用电容器的寄生电感也可在Mosaic 中提供分布式/微带式方案所需参数的设置向导。
3 航空电子设计环境（E-Mind）
    E-MIND（Electromagnetic Multi-code INtegrated Design for aircraft）是意大利IDS公司基于20多年航空电子咨询经验而开发的专业设计软件，为飞机制造商、航空工业设备商、飞机装备集成商、空军等提供了计算电磁学与航空电子一体化的集成设计环境，主要功能包括：
    航电天线建模和性能验证;
    飞机上的多天线安装布局优化;
    飞机上系统级的电磁干扰问题（EMI）;
    飞机辐射系统的链路预算（Link Budgeting）;
    飞机适航认证（例如HIRF风险分析）。

产品特点：
    将电磁场分析与航空电子系统设计流程集成在一起;
    专业的建模仿真环境和统一的数据管理系统;
    快捷专业的模板化系统级分析流程(EMI, EMC, 链路预算, …);
    配备航空电子天线库、航空电子标准和规范库;
    多种计算电磁学方法，可处理电大问题，并提供在精度和计算资源上的折衷手段 ;
    软件具有开放性，支持各种CAD格式的模型导入和修补，支持用户自定义的后处理过程；并支持集成外部电磁场分析软件的计算结果或天线测试结果。

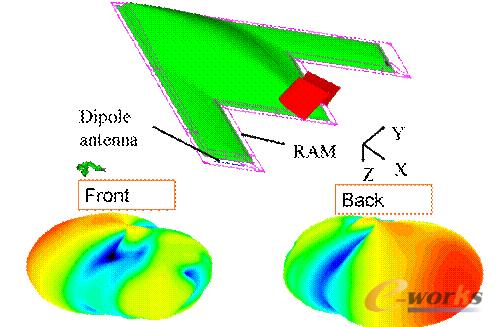

4 完备算法集成电磁仿真环境（E-Field）
    Efield产品可以追溯到上世纪90年代中期，当时瑞典Saab公司邀请KTH大学的Bjorn Engquist教授领导一个由大学和工业界专家组成的GEMS项目小组，致力于设计下一代隐身产品的必要计算工具。经过10多年的研究开发，该产品现已广泛应用于Saab公司的隐身产品和无人驾驶飞机上，同时也在瑞典和其他一些欧洲国家的海军、航空、航天领域得到了推广使用。
    Efield从设计伊始，就专注于复杂目标的三维电磁场问题，而且目标的尺寸往往是波长的几十到上百倍，因此针对这些目标的算法必须能够并行。研究人员的努力获得了在数值技术上的创新性成功，例如FD/FE混合算法、MLFMM并行等。
    Efield具有目前所有电磁分析软件中最完整的电磁分析方法：在时域算法方面，Efield实现了时域有限差分方法（FDTD）和时域有限元方法（FETD）的混合，因此可以更精确地计算带有复杂曲面的大型问题；在频域方面，e-field实现了矩量法（MoM）、多层快速多极子方法（MLFMM）、物理光学法（PO）和几何绕射理论（GTD）的混合，并且实现了混合算法的并行计算，因此可以计算电尺寸非常巨大的问题。
    由于具有完备的电磁计算方法，e-field可用于几乎所有电磁计算领域，包括：天线设计、微波器件设计、EMC/EMI分析、天线安装和布局、隐身和雷达散射截面计算等等。

产品特点：
    与所有通用三维CAD软件有接口，并拥有自动和半自动的模型修复功能；
    最完备的计算方法，时域和频域，能进行任意复杂的通用三维电磁分析；
    并行计算能力，实现了FETD/FDTD并行、MoM/PO并行、MLFMM并行，曾经完成过60亿未知量的民航客机雷击效应仿真；
    强大的后处理功能，包括表面电流、近场、远场方向图、雷达散射截面、S参数、线电流电压等等的显示和运算操作。
