《Nature Commun》：合金的层错能研究取得新进展！

阅读数 10

层错是晶体面序列上的不规则性。因此，晶体基态结构中的层错与过剩的能量有关，称为层错能(SFE)。

在此，来自美国俄亥俄州立大学的Maryam Ghazisaeidi等研究者，重新讨论了层错能(SFE)的意义和致密合金中晶格位错平衡解离的假设。相关论文以题为“Stacking fault energy in concentrated alloys”发表在Nature Communications上。

论文链接：

https://www.nature.com/articles/s41467-021-23860

《Nature Commun》：合金的层错能研究取得新进展！的图1

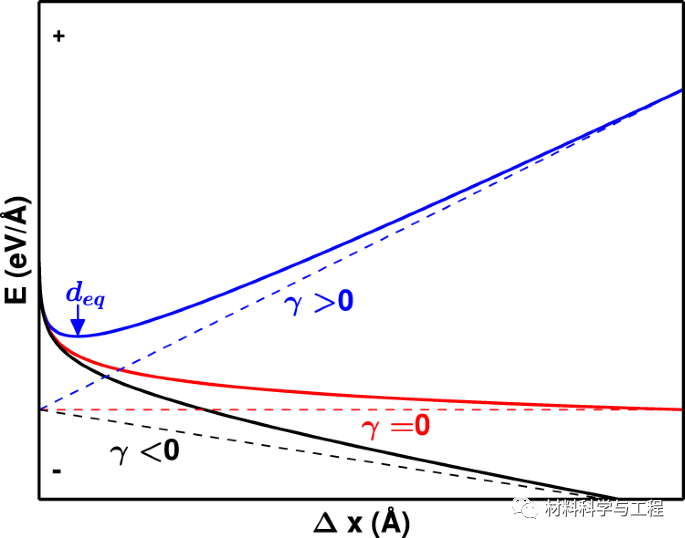

SFE测量了相对于另一个原子平面的剪切能量成本，因此，直接与晶体对变形的响应有关。根据Frank法则，在晶格位错分解为部分位错以降低弹性能的过程中，会产生层错。因此，层错区域的大小(部分位错之间的距离)，是由部分位错之间的排斥性弹性相互作用和它们之间产生层错的能量之间的平衡所决定的，即SFE。在面心立方(fcc)晶体中，SFE和位错的解离宽度会影响位错的迁移率、交叉滑移的能力和孪晶的形成，所有这些因素都决定着晶体的力学行为。

通过合金化引入化学变化，进一步影响SFE，进而影响力学响应。在fcc晶体中，层错区域以部分位错为界，由两个具有六方致密排列(hcp)结构的原子平面组成。Suzuki等人研究表明，该区域溶质的平衡浓度可能与平均体积浓度不同。溶质向或从层错区偏析或耗尽，改变了SFE，进而影响位错行为。而这种现象，已在许多合金体系中广泛观察到。

随着合金的成分变得更加复杂，例如，在不锈钢或高温合金中，SFE的合金化效应，在决定相互竞争的变形机制中起着更加突出的作用。例如，钢中马氏体相变和机械孪生等二次变形模式的激活均与SFE直接相关。随着SFE的减小，变形机制由位错滑移向位错滑移和孪晶(孪生诱导塑性效应或TWIP效应)转变为位错滑移，γ_fcc转变为ϵ_hcp马氏体相变(相变诱导塑性效应或TRIP效应)。

高熵合金(HEAs)将成分的复杂性带到一个新的极端。HEAs是等浓度或接近等浓度的多组分合金，其中溶质和溶剂的概念不存在。在这种情况下，SFE很可能受到局部原子构型的影响，因为一些原子键比其他原子键更难打破。Smith等人观察了CoCrNiFeMn中层错宽度沿位错线的局部变化，证明了HEAs中局部效应的重要性。

但在这里，有两个基本问题急需解决：(1)SFE还能被认为是晶体特有的固有属性吗？(2)解离距离和位错迁移率仍然受SFE控制吗?

鉴于此，研究者使用NiCo系统模型进行了计算演示，该模型完全可混溶，可以检测一系列成分和温度。此外，hcp和fcc的有利度以及SFE的符号可以通过改变成分来调整。此外，该体系不容易形成SRO，因此，可以将这种效应从随机合金中仅由成分波动引起的效应中分离出来。

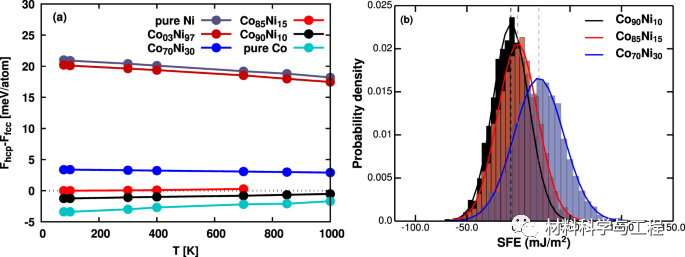

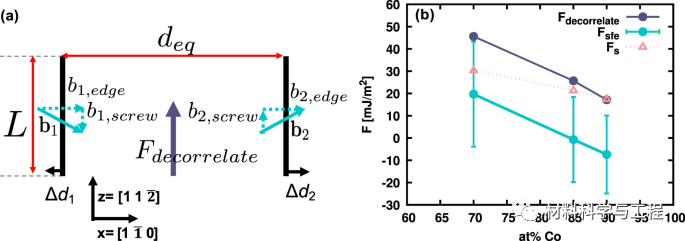

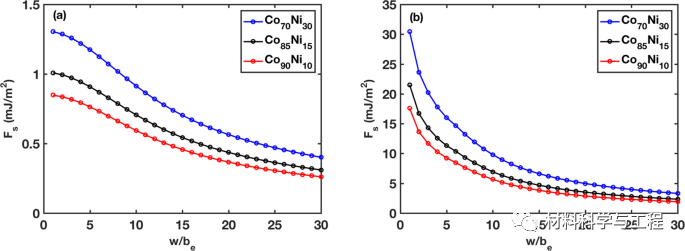

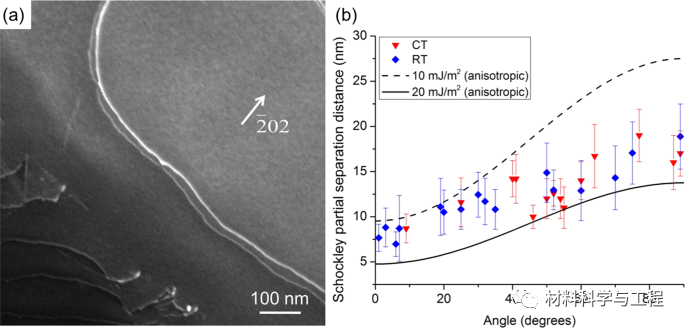

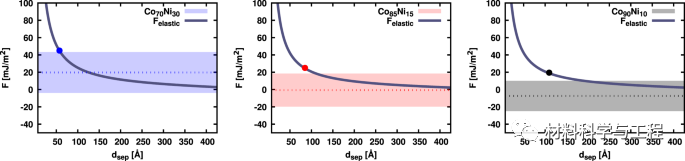

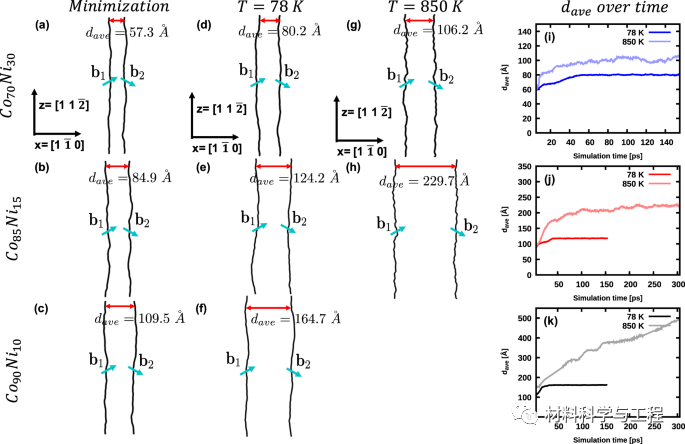

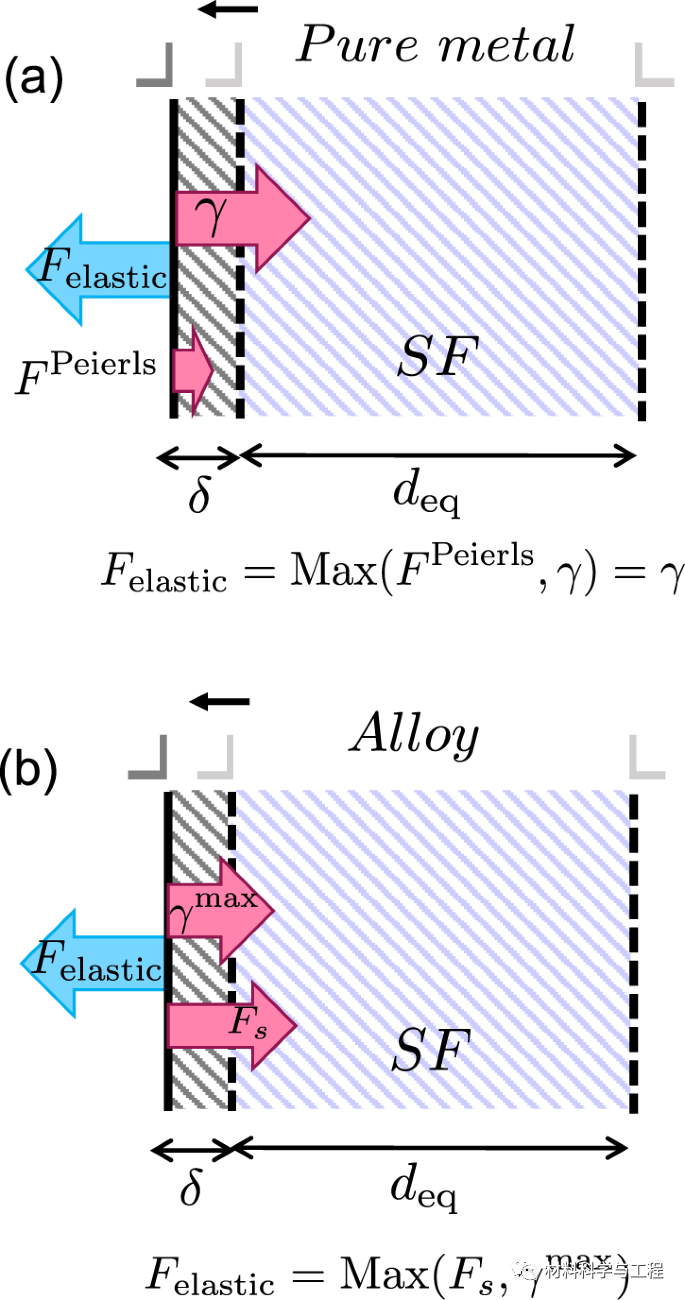

研究表明，SFE在纯金属中具有独特的价值。然而，在超过稀释极限的合金中，SFE值的分布取决于局部原子环境。通常，部分位错之间的平衡距离是由部分位错之间的排斥性弹性相互作用和SFE的唯一值之间的平衡决定的。这种假设被用来从金属和合金中位错分裂距离的实验测量来确定SFE，通常与计算预测相矛盾。研究者在模型NiCo合金中使用原子模拟，研究了在具有正、零和负平均SFE的成分范围内的位错解离过程，令人惊讶的是，在所有情况下，在低温下都能观察到稳定的、有限的分裂距离。然后，研究者计算了去相关应力，并检查了部分位错的力平衡，考虑了对SFE的局部影响，发现即使SFE分布的上界在某些情况下也不能满足力平衡。此外，研究者还证明了在浓固溶体中，位错与局部溶质环境相互作用产生的阻力，成为作用于部分位错的主要力。在这里，研究者证明了高溶质/位错相互作用的存在，而这在SFE的实验测量中是不容易测量且容易忽略的，从而使得SFE的实验值不可靠。（文：水生）

《Nature Commun》：合金的层错能研究取得新进展！的图2
