汽车模具转角分型面做法

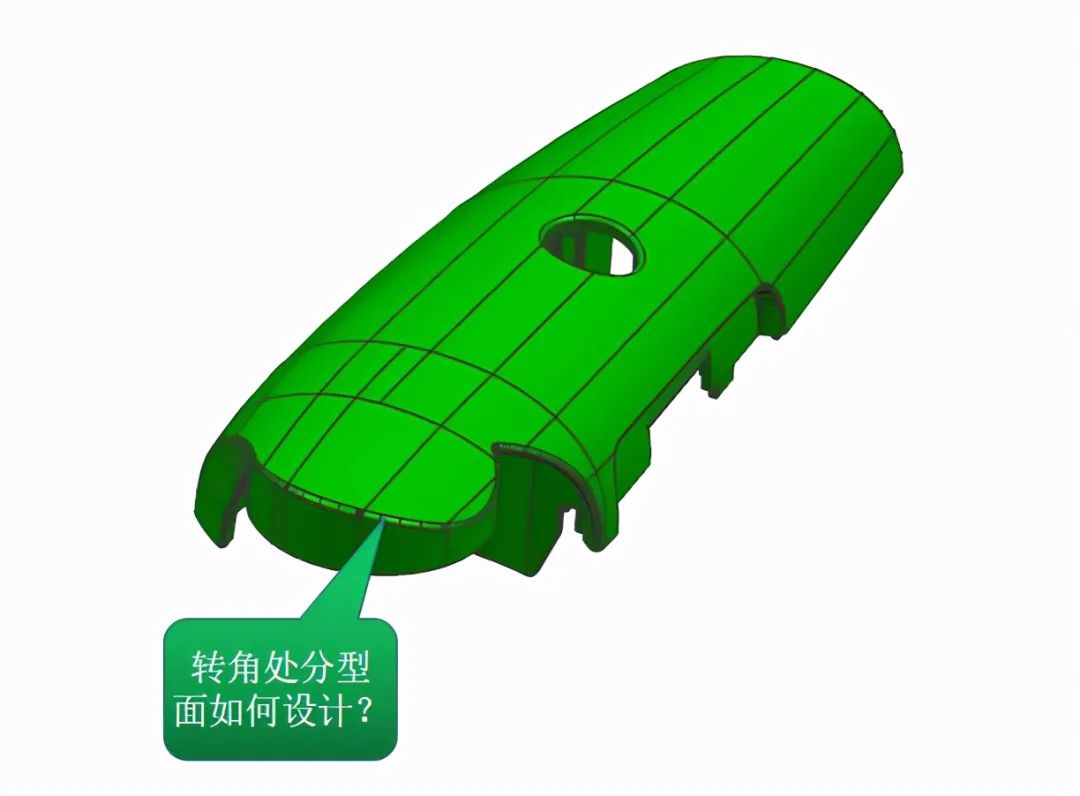

分型面设计的美观性是衡量一个模具设计师水平的基本标准。分型面要求做到合理，简洁，美观，顺滑，封料位以外的部分分尽量能够用CNC加工出来，这样不仅节省电火花的加工成本，而且减少研配的成本。是设计者始终努力追求的终极目标。在汽车模具设计中，转角分型面如何设计呢？如下图所示：

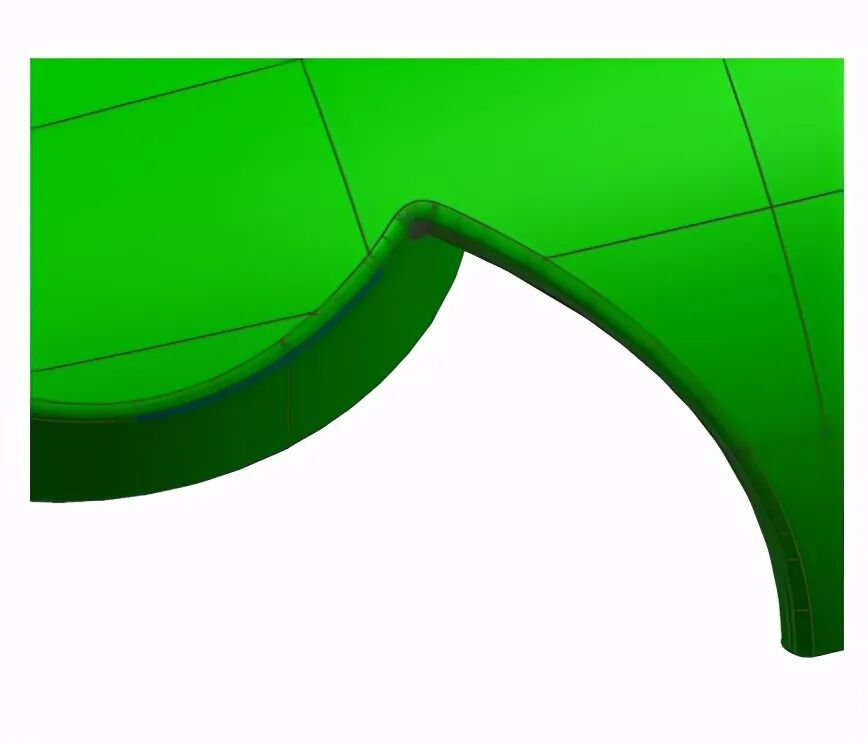

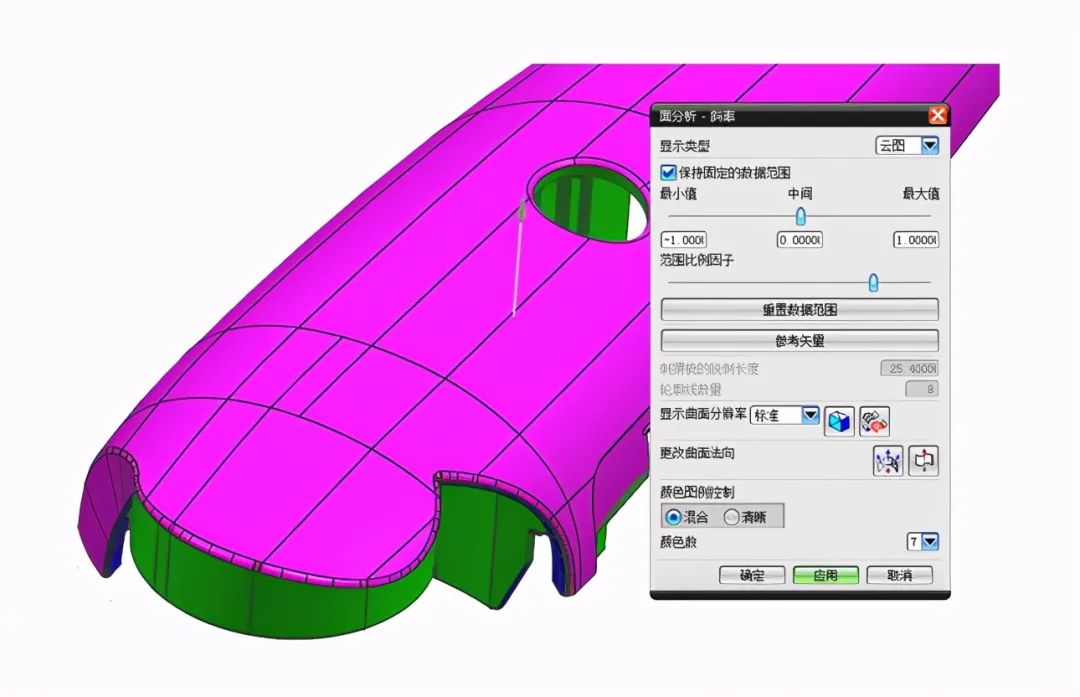

二、 通过斜率分析可以看出，产品转角处的分型面高低落差很大，分型面很难处理，那么如何快速设计出这种异形分型面呢？

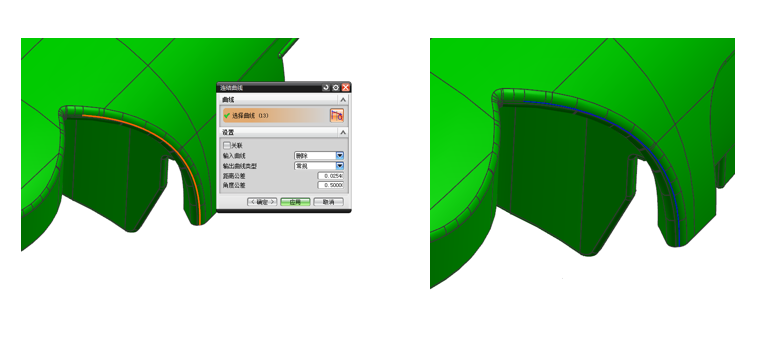

三、 在【插入】-【来曲线集的曲线】-【连接】选择产品曲线的边进行连接，点击确定，生成的曲线如下图所示：

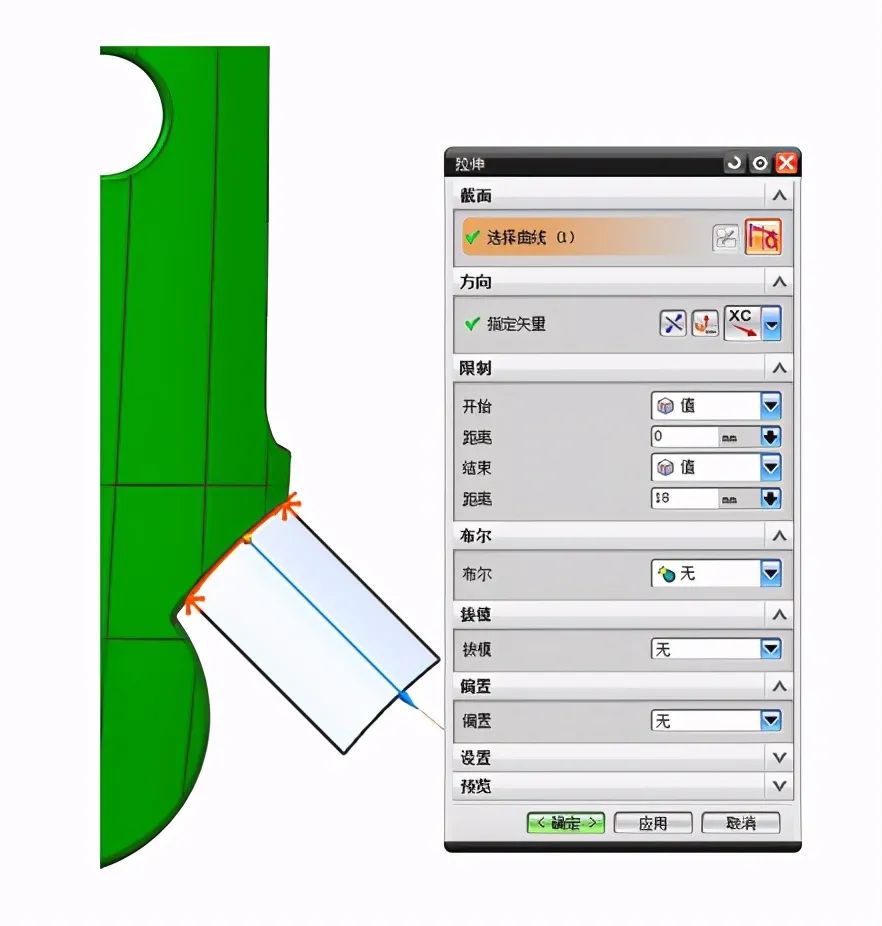

四、 在【插入】-【设计特征】-【拉伸】，选中合并后的曲线向X方向拉伸，点击确定，结果如下图所示：

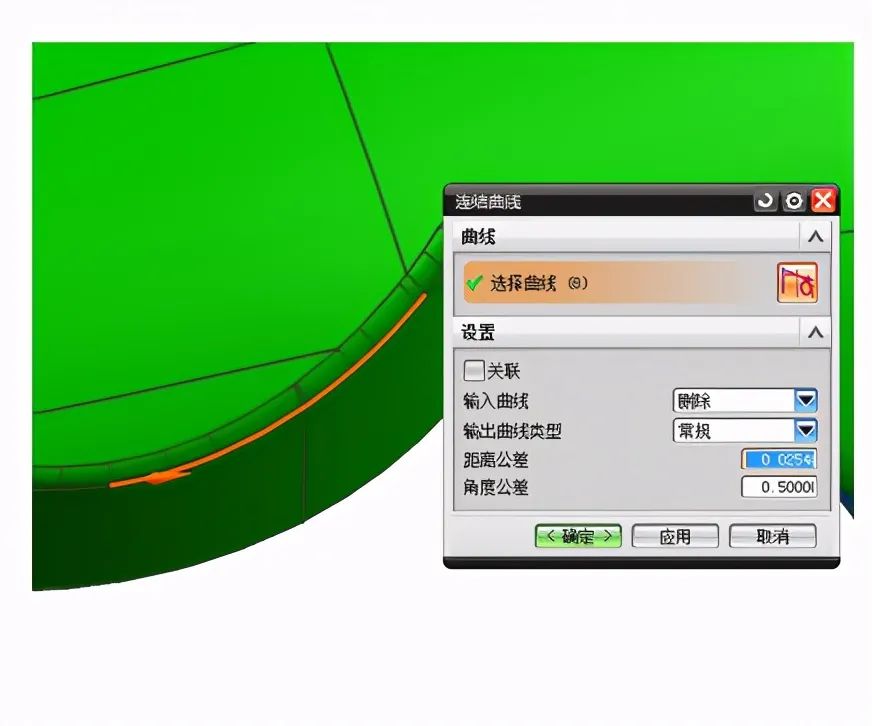

五、 在【插入】-【来自曲线集的曲线】-【连接】，选中合并后的曲线向X方向拉伸，点击确定，结果如下图所示：

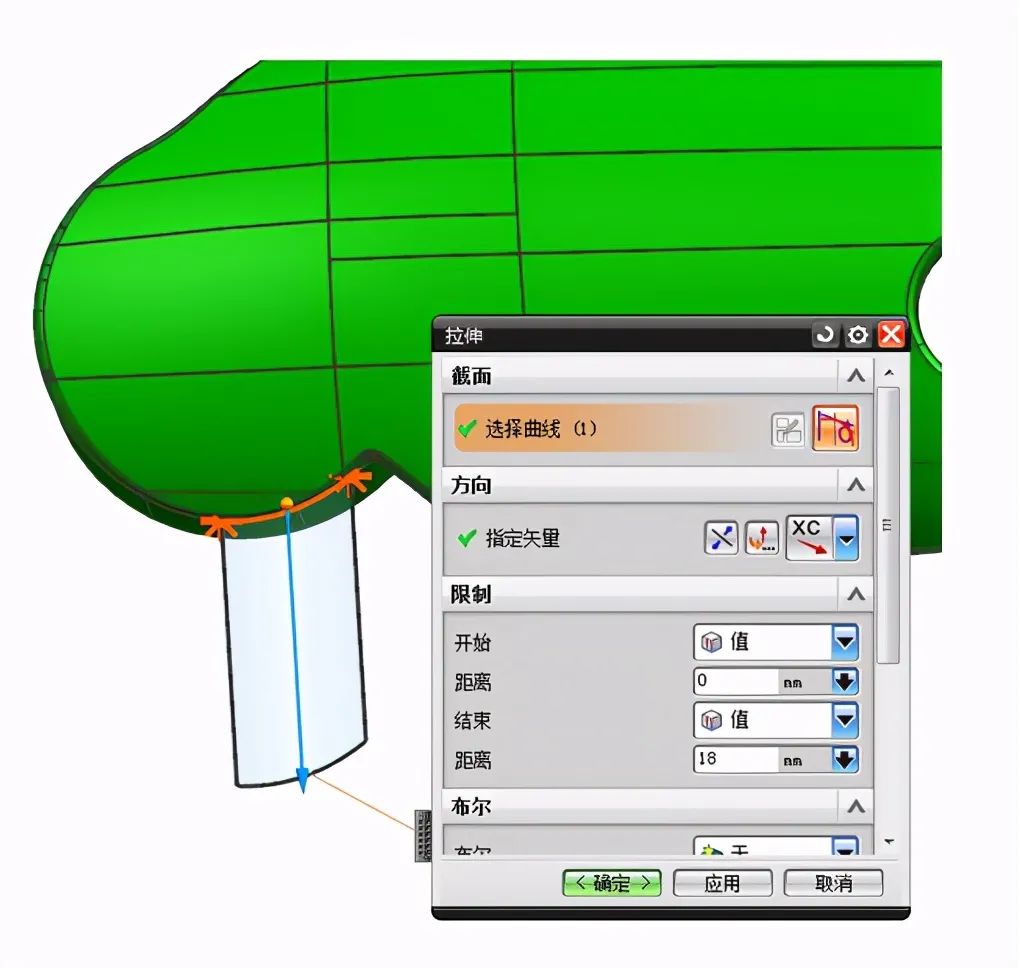

六、 在【插入】-【设计特征】-【拉伸】，选中合并后的曲线向X方向拉伸，点击确定，结果如下图所示：

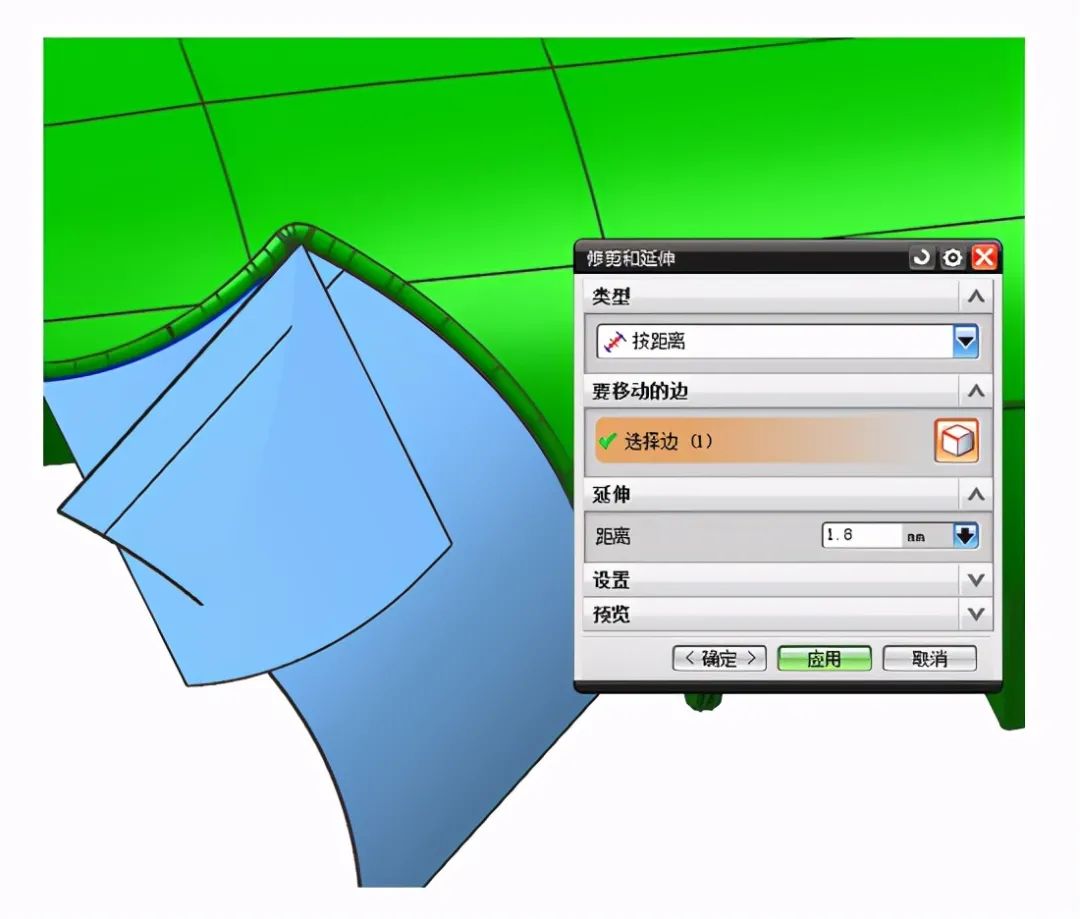

七、 在【插入】-【修剪】-【修剪与延伸】，选中拉伸后的曲面边进行延伸，点击确定，结果如下图所示：

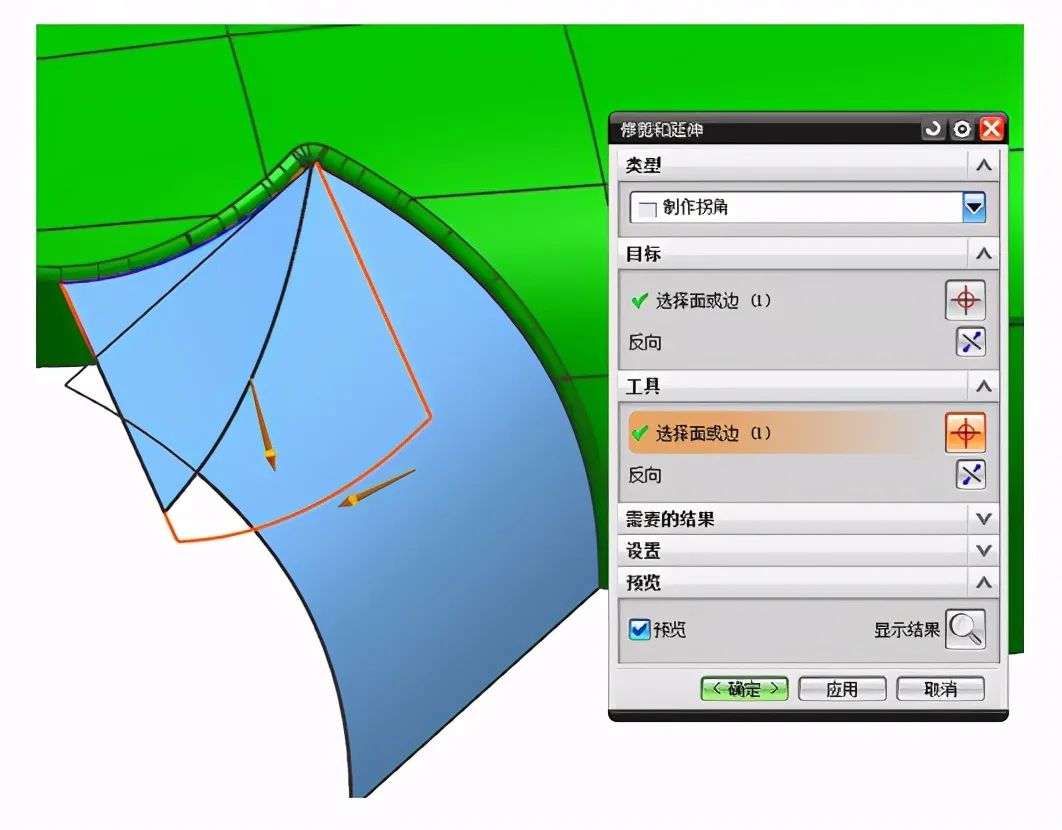

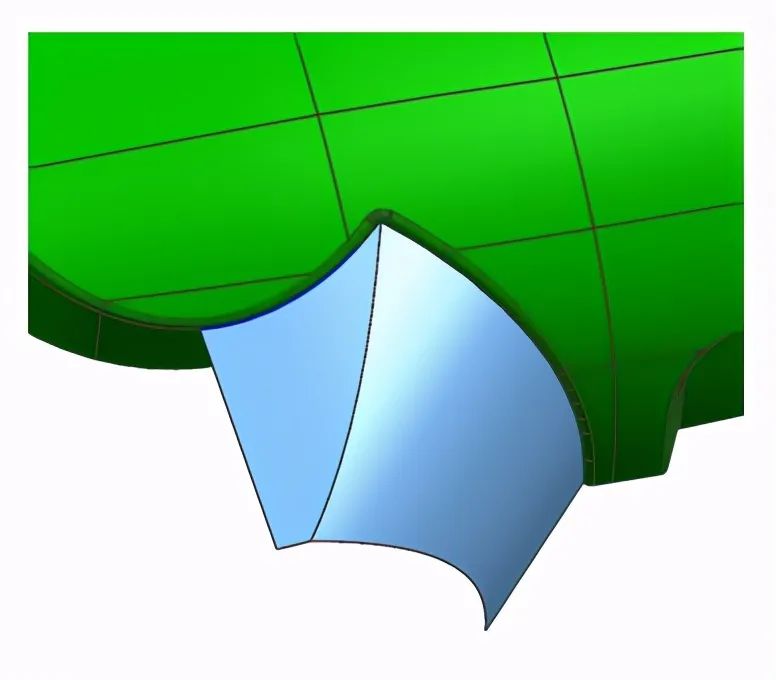

七、 在【插入】-【修剪】-【修剪与延伸】-【制作拐角】，点击确定，结果如下图所示：

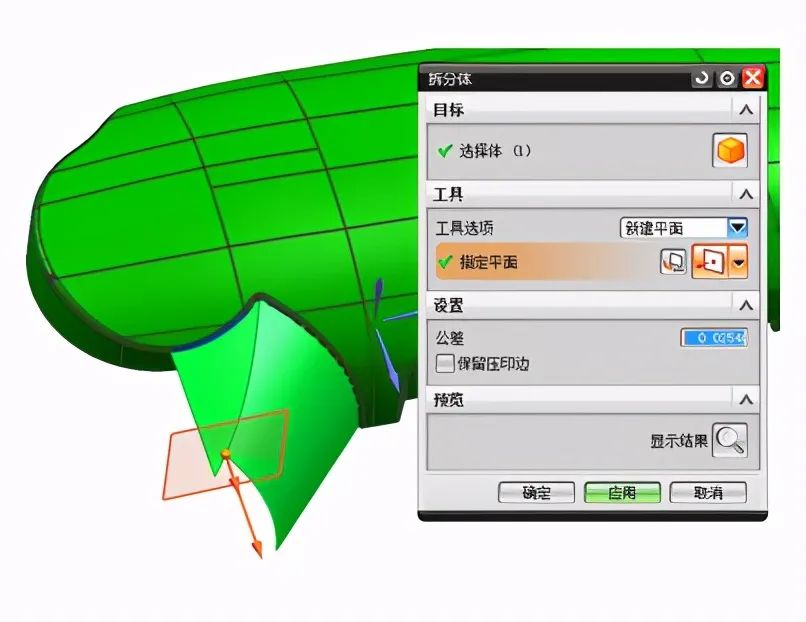

八、 在【插入】-【修剪】-【拆分体】，将修剪后的曲面进行拆分，点击确定，结果如下图所示：

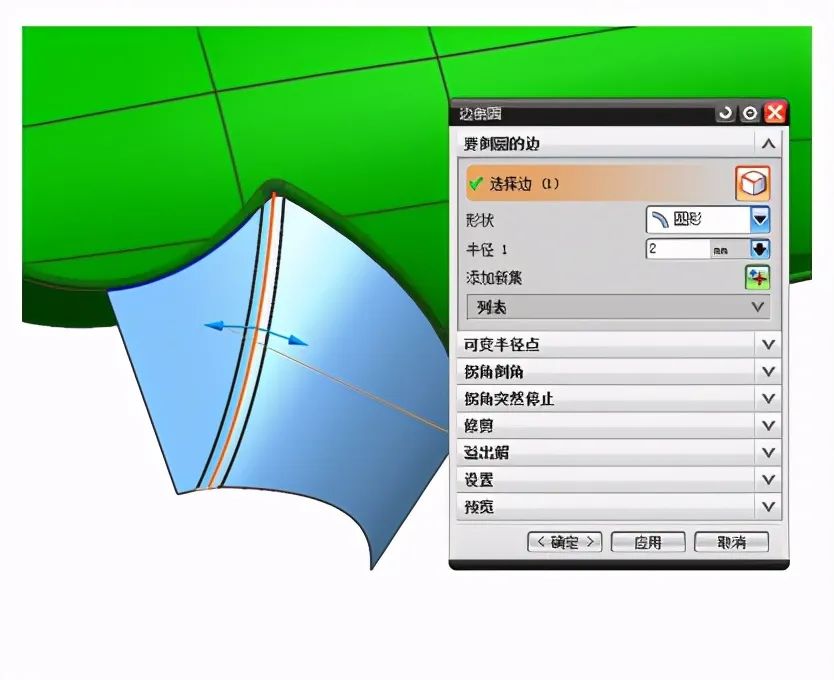

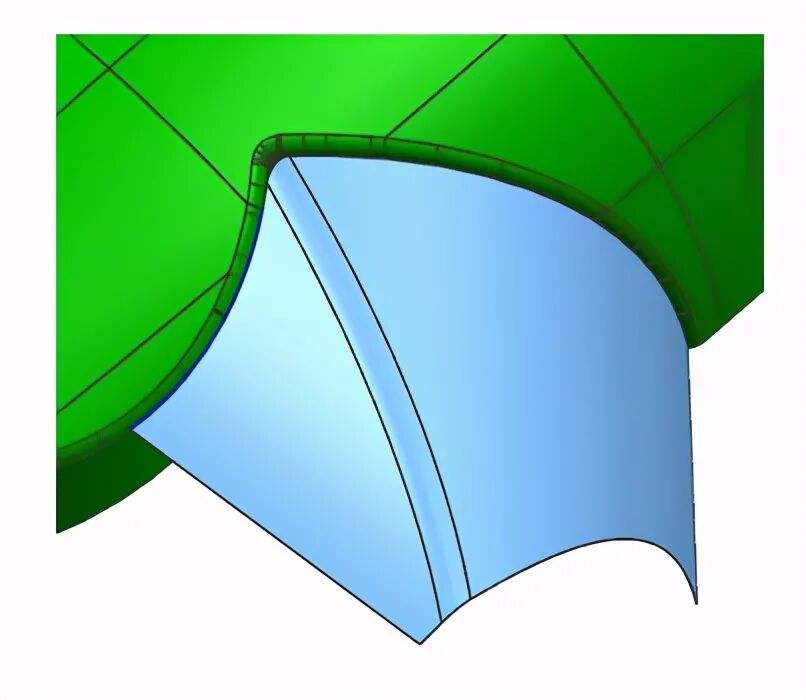

八、 在【插入】-【细节特征】-【边倒圆】，将修剪后的曲面进行倒圆角，点击确定，至此分型面创建成功，结果如下图所示：
