TUI的重要优点是语句简单明了，能一眼就明白一条命令的作用。同时，TUI语言编写的.jou文件，常常用于大型集群的投递计算，因此了解TUI语言的编写，将大大方便我们在以后的学习过程中进行相关操作。（本次编写的TUI语句在3楼以附件形式上传）
首先是怎么进入编写界面。

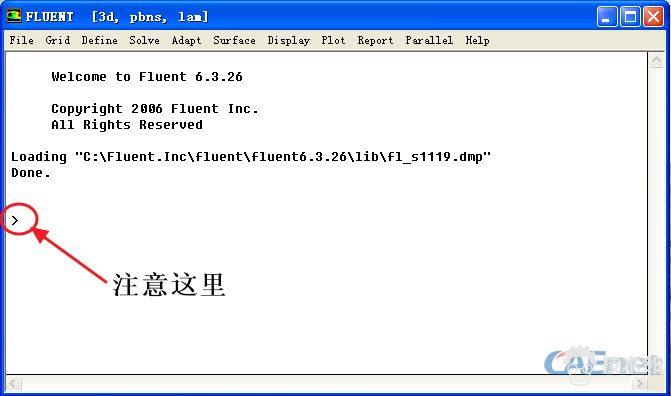

进入fluent界面后，注意下图中的红色圈。

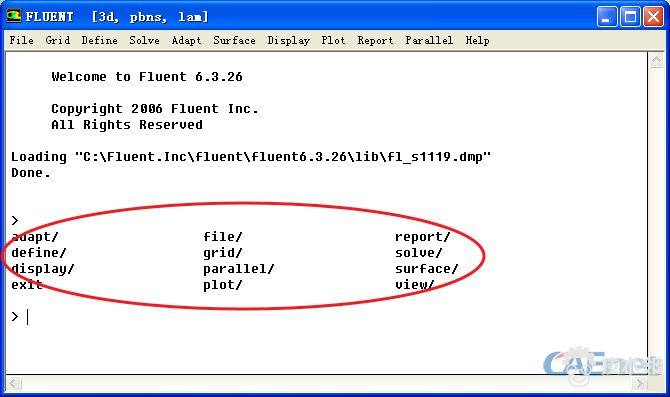

在这里看到一个光标在一闪一闪，对就是这里。当不知道有什么命令时，直接按回车键，得到下图所示，同样注意红色圈区域。
在红色圈内，是TUI语言的命令菜单，也可称为是总命令。得到了这个，我们就一条一条的来编写。
1、简单命令
（1）读取cas或者cas/dat文件

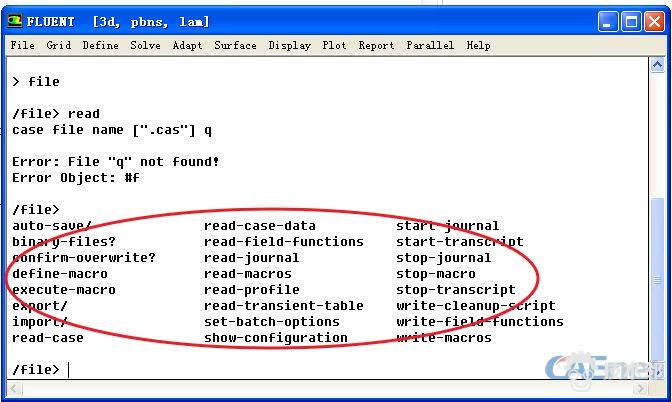

首先在光标处输入file，不知道里头包含什么命令就直接enter健查看，见下图：

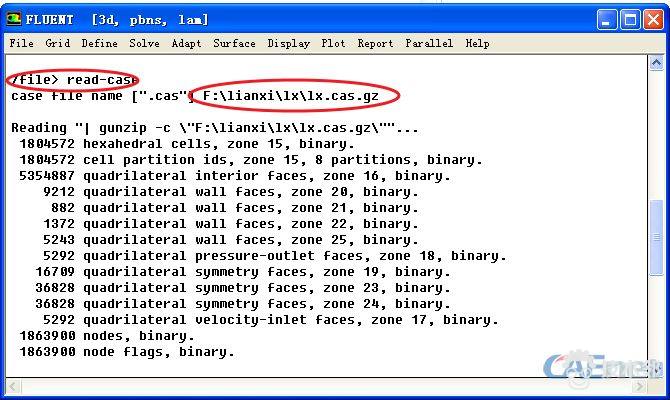

注意在第一列最后面和中间列各有一条为“read-case”、“read-case-data”，这个就是读取mesh/cas-dat文件的。输入见下图：
注意红色圈，输入完“read-cas”后，按回车，提示cas文件名，这里注意要带路径，也就是注意上图圈2里头的。回车，OK，假如无误的话，就会自动读取下去。因此，编写读取文件的命令为：“file/read-case F:\lianxi\lx\lx.cas.gz”；如果要读取cas和dat文件，那么就是“file/read-case-data F:\lianxi\lx\lx.cas.gz”。
（2）自动保存cas/dat文件

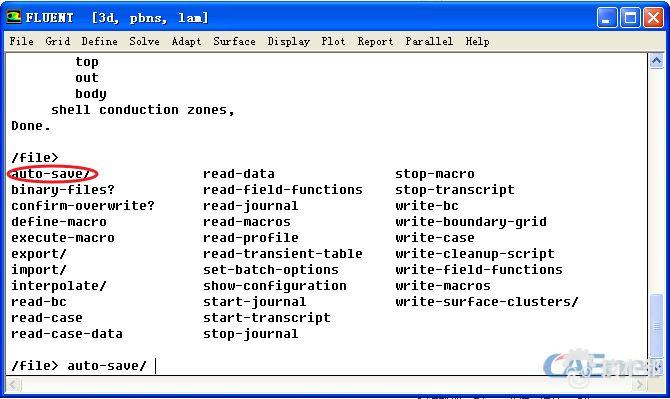

读取了，计算中一般需要设定自动保存，因此，下面重点介绍设置。同样还是在file下，如下图：

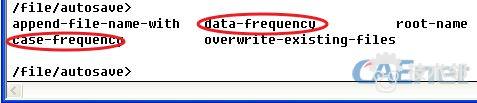

选择“auto-save/ ”命令，回车，进入到自动保存设置，见下图，看到能够自动保存的还是有好些个项：

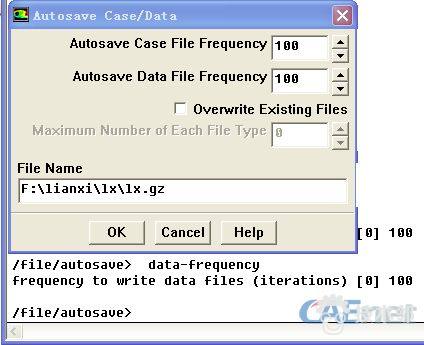

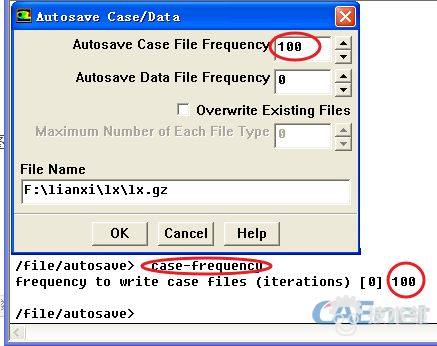

输入命令完以后，查看自动保存面板，同样是100，说明已经见效。类似的设置data保存频率，见下图：
OK，这样自动保存就设置好了！因此，编写自动保存的命令为：“file/auto-save/case-frequency 100 data-frequency 100”。
（3）初始化

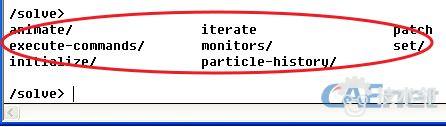

通过前面，我们知道file下没有初始化设置，因此，需要退出file命令，进入到solve下的init，在光标处输入q(quit的意思)，一直到根命令目录下，然后输入solve，见下图：
看到第一列最后面是初始化设置，选择它，然后看到有一个初始化流场命令。
OK，到此初始化设置完了，需要设定迭代次数之类的了。 因此，编写初始化的命令为：“solve/initialize/initialize-flow”。
转下一楼
