舰船用电缆基础知识详解

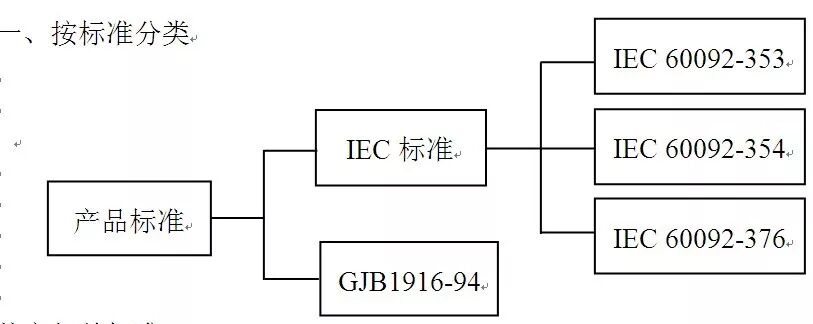

一、按标准分类

其它相关标准：

导体：IEC 60228，2类（硬结构） 5类（软结构）

结构：IEC 60092-350

绝缘：IEC 60092-351

护套：IEC 60092-359

单根阻燃：IE6 0332-1-2

成束阻燃：IEC 60332-3-22（850℃ 40min 7L）

耐火：IEC 60331-21（750℃ 2A  90min）

带冲击耐火: IEC 60331-31 （830℃ 2A  2h  5min）

低烟无卤：IEC 60754，IEC 61034，IEC 60684-2

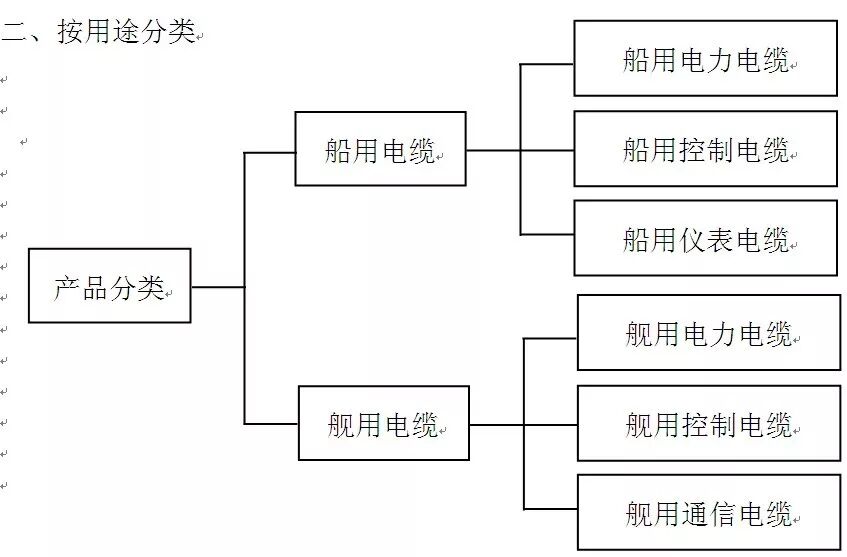

二、按用途分类

三、按绝缘材料分类
一般可分为乙丙电缆、交联聚乙烯电缆、PVC电缆等等。

四、按燃烧等级分类
一般可分为阻燃电缆、无卤电缆、耐火电缆等。

附录A

船用电缆产品命名和表示方法

A.1 代号

A.1.1 系列代号

船用电力电缆…………………………………………………………………………………C

船用电线………………………………………………………………………………………CB

船用控制电缆…………………………………………………………………………………CK

船用仪表电缆…………………………………………………………………………………CH

A.1.2 导体代号

铜……………………………………………………………………………………………T(省略)

A.1.3 绝缘代号

乙丙橡胶……………………………………………………………………………………E

无卤乙丙橡胶………………………………………………………………………………E

交联聚乙烯…………………………………………………………………………………J

无卤交联聚乙烯……………………………………………………………………………J

无卤交联聚乙烯（仅适用于中压电缆）……………………………………………YJ

聚氯乙烯（仅适用于船用电线）…………………………………………………………V

聚烯烃（仅适用于船用电线）…………………………………………………………PF

交联聚烯烃（仅适用于船用电线）……………………………………………………PJ

A.1.4 护层代号

内套、铠装及外套的代号见表A.1规定：

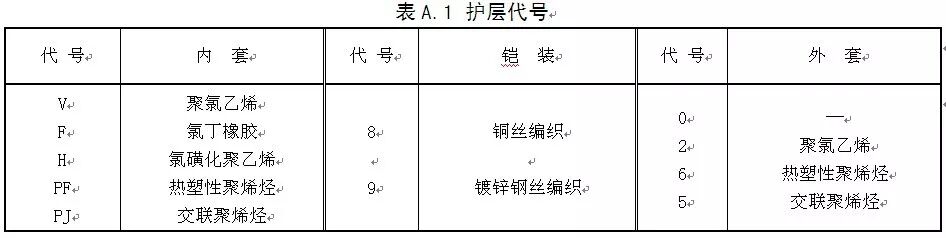

表A.1 护层代号

A.1.5特性代号

软（电缆或电线）…………………………………………………………………………R

单独屏蔽……………………………………………………………………………………P

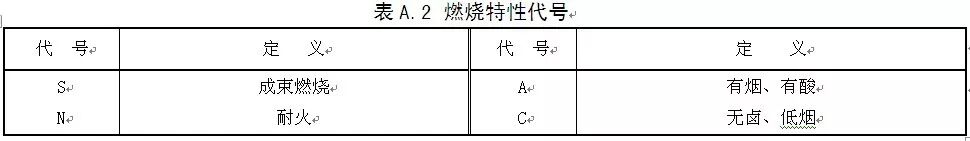

在火焰条件下燃烧特性的代号见表A.2规定：

A.1.6电压等级

A.1.6.1电力电缆和电线

船用中压电力电缆(CYJ)…………………………………………3.6/6kV  6/10kV 8.7/15kV

船用电力电缆(C)………………………………………………………………0.6/1kV

船用电线(CB)……………………………………………………………………0.6/1kV

A.1.6.2控制电缆

船用控制电缆(CK)…………………………………………………150/250V

A.1.6.3仪表电缆

船用仪表电缆(CH)…………………………………………………150/250V

注1：燃烧等级目前打印IEC 60332-1、IEC 60332-3A、IEC 60331。

注2：船用控制电缆、仪表电缆电压等级打印250V。

A.2 表示方法

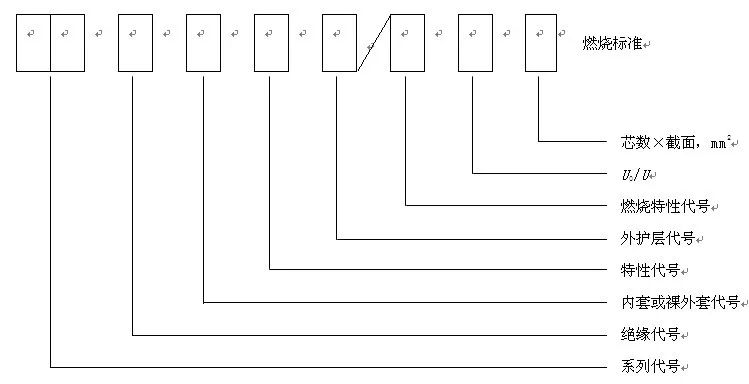

A.2.1产品用型号、规格及燃烧标准代号表示，组成见图A.1所示。

A.2.2举例

a) 乙丙绝缘聚氯乙烯内套镀锌钢丝编织铠装阻燃船用电力电缆，额定电压0.6/1kV，19芯， 标称截面1mm2，燃烧特性为SA型，表示为：CEV90/SA 0.6/1kV 19×1 IEC 60332-3A

b) 乙丙绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用耐火电力电缆，额定电压0.6/1kV，三芯，标称截面35mm2，燃烧特性为NA型，表示为：CEF82/NA 0.6/1kV  3×35 IEC 60331

c) 无卤乙丙绝缘交联聚烯烃内套铜丝编织铠装交联聚烯烃外套低烟无卤船用耐火电力电缆，额定电压0.6/1kV，两芯，标称截面10mm2，燃烧特性为NSC型，表示为：CEPJ85/NSC 0.6/1kV 2×10 IEC 60331

d) 无卤交联聚乙烯绝缘热塑性聚烯烃内套铜丝编织铠装热塑性聚烯烃外套低烟无卤阻燃船用电力电缆，额定电压0.6/1kV，三芯，标称截面50mm2，燃烧特性为SC型，表示为：CJPF86/SC 0.6/1kV 3×50 IEC 60332-3A

e) 无卤交联聚乙烯绝缘交联聚烯烃内套镀锌钢丝编织铠装交联聚烯烃外套低烟无卤船用耐火电力电缆，额定电压0.6/1kV，两芯，标称截面10mm2，燃烧特性为NSC型，表示为：CJPJ95/NSC 0.6/1kV 2×10 IEC 60331

f) 交联聚烯烃绝缘船用软电线，额定电压0.6/1kV，单芯，标称截面1.5mm2，表示为：CBPJR 0.6/1 kV 1×1.5 IEC 60332-1

h) 无卤交联聚乙烯绝缘单独屏蔽交联聚烯烃内套铜丝编织铠装交联聚烯烃外套低烟无卤船用耐火仪表电缆，额定电压150/250V，七芯，标称截面0.75mm2，燃烧特性为NSC型，表示为：CHJPJP85/NSC 150/250V 7×2×0.75 IEC 60331

附录B

舰用电缆产品命名和表示方法

B.1 代号

B.1.1 系列代号

舰船用电力电缆……………………………………………………………………J

舰船用控制电缆……………………………………………………………………JK

舰船用通信电缆……………………………………………………………………JH

B.1.2 导体代号

铜……………………………………………………………………………………T（省略）

镀铜…………………………………………………………………………………T1（省略）

B.1.3 绝缘代号

乙丙橡胶………………………………………………………………………………E

交联聚乙烯…………………………………………………………………………YJ

瑞侃线芯…………………………………………………………………………R

B.1.4 护层代号

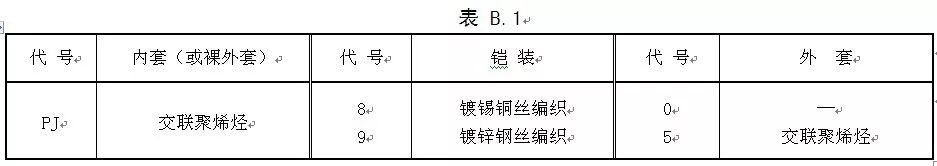

护套（或内套）、铠装及外套代号如表B.1规定。

B.1.5 特性代号

分屏蔽…………………………………………………………………………………P

总屏蔽…………………………………………………………………………………ZP

轻型…………………………………………………………………………………Q

柔软型……………………………………………………………………………R

水密型………………………………………………………………………M

岸电缆………………………………………………………………………………-A

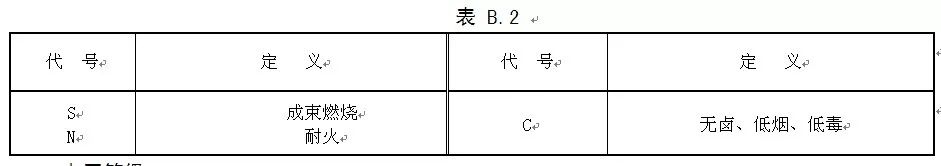

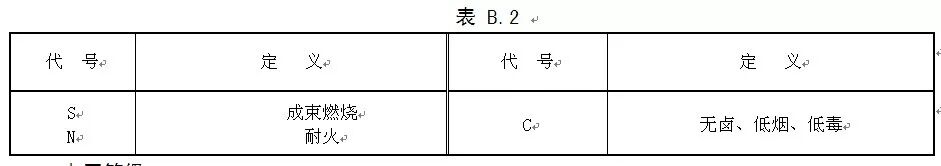

在火焰条件下燃烧特性的代号如表B.2规定。

B.1.6 电压等级

B.1.6.1电力电缆

舰用电力电缆(J)………………………………………………………0.6/1kV

舰用直流电力电缆(JYJPJ-1)……………………………………1kV

B.1.6.2控制电缆

舰用控制电缆(JKE JKYJ JKQ)………………………………………600V

B.1.6.3通信电缆

舰用通信电缆(JHQ JHE JHYJ)………………………………………………300V

轻型薄壁舰用通信电缆(JHR)…………………………………………………250V

其它舰用通信电缆(JHVV JHFV JHYV)…………………………………………250V

B.2 产品表示方式

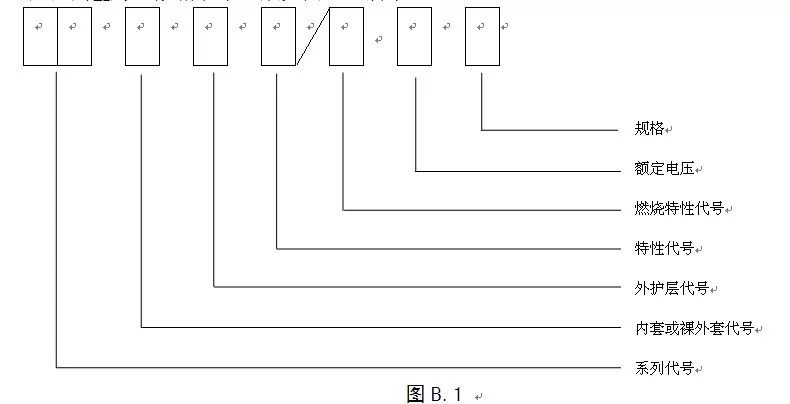

B.2.1产品用型号、规格表示组成如图B.1所示。

B.2.2 举例

 a) 舰船用低烟无卤乙丙绝缘交联聚烯烃内套镀锡铜丝编织铠装交联聚烯烃外套电力电缆，额定电压0.6/1kV，三芯，标称截面35mm2，燃烧特性为SC型，表示为：JEPJ85/SC  0.6/1kV  3×35

b) 舰船用低烟无卤交联聚乙烯绝缘交联聚烯烃内套镀锡铜丝编织铠装电力电缆，额定电压0.6/1kV，三芯，标称截面50mm²，燃烧特性为SC型，表示为：JYJPJ80/SC  0.6/1 kV  3×50

c) b) 舰船用低烟无卤交联聚乙烯绝缘交联聚烯烃内套直流电力软电缆，额定电压直流1kV，一芯，标称截面400mm²，燃烧特性为SC型，表示为：JYJPJR/SC-1  1 kV  1×400

d)舰船用低烟无卤乙丙绝缘交联聚烯烃内套镀锌钢丝编织铠装交联聚烯烃外套耐火电力电缆，额定电压0.6/1kV，二芯，标称截面25mm²，燃烧特性为NSC型，表示为：JEPJ95/NSC   0.6/1kV  2×25

e) 舰船用低烟无卤乙丙绝缘镀锡铜丝编织铠装交联聚烯烃外套电力电缆，额定电压600V,19芯，标称截面1.5mm2，燃 JKE85/SC   600V  19×1.5

f) 舰船用低烟无卤瑞侃线芯绝缘镀锡铜丝编织铠装交联聚烯烃外套轻型薄壁通信电缆，额定电压250V,七对，标称截面0.6mm2，燃烧特性为SC型，表示为：JHR85/SC  250V  7×2×0.6

g) 舰船用低烟无卤交联聚乙烯绝缘镀锡铜丝分屏蔽镀锡铜丝编织铠装交联聚烯烃外套轻型通信电缆，额定电压300V,10对，标称截面1mm2，燃烧特性为SC型，表示为：JHYJPQ85/SC  300V  10×2×1

h) 舰船用低烟无卤交联聚乙烯绝缘镀锡铜丝总屏蔽镀锡铜丝编织铠装交联聚烯烃外套轻型通信电缆，额定电压300V,10对，标称截面1mm2，燃烧特性为SC型，表示为：JHYJZPQ85/SC  300V  10×2×1

j) 舰船用低烟交联聚乙烯绝缘镀锡铜丝编织铠装交联聚烯烃外套轻型控制电缆，额定电压600V,七芯，标称截面1.5mm2，燃烧特性为SC型，表示为：JKYJQ85/SC  600V  7×1.5
