数控编程基础知识

 1、坐标系统

1）基本坐标轴
     数控机床的坐标轴和方向的命名制订了统一的标准，规定直线进给运动的坐标轴用X，Y，Z表示，常称基本坐标轴。

2）旋转轴

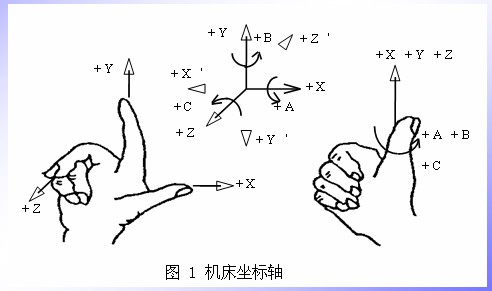

      围绕X，Y，Z轴旋转的圆周进给坐标轴分别用A，B，C表示，根据右手螺旋定则，如图1所示，以大姆指指向+X，+Y，+Z方向，则食指、中指等的指向是圆周进给运动的+A，+B，+C方向。

基本轴与旋转轴的方向：

       +X =-X′, +Y =-Y′, +Z =-Z′，
       +A =-A′, +B =-B′, +C =-C′
       同样两者运动的负方向也彼此相反。

3）附加坐标轴：
    在基本的线性坐标轴X，Y，Z之外的附加线性坐标轴指定为U，V，W 和P，Q，R。
     这些附加坐标轴的运动方向，可按决定基本坐标轴运动方向的方法来决定。

2、机床参考点、机床零点、机床坐标系

机床参考点：为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个固定的机械的机床参考点（测量起点），（该点系统不能确定其位置）

机床零点：通过已知参考点（已知点）、系统设置的参考点与机床零点的关系可确定一固定的机床零点，也称为机床坐标系的原点。（该点系统能确定其位置）。

机床坐标系：以机床原点为原点，机床坐标轴为轴，建立的坐标系即机床坐标系。（该坐标系是机床位置控制的参照系）

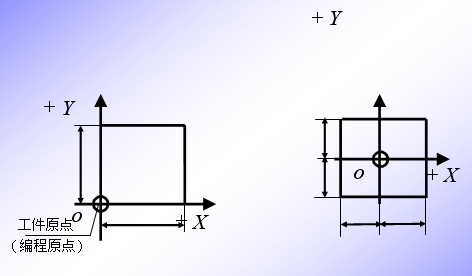

3、工件坐标系、程序原点

定义：工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一点为原点（也称程序原点），建立一个坐标系，称为工件坐标系。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。
