ANSYS WORKBENCH中施加分段函数激励的详细步骤

本篇回答一位朋友提出来的问题，说明如何在ANSYS WOKRBENCH中施加分段函数激励。

假设分段的分布载荷如下

该载荷施加在一长方体的顶面上，作为分布力系施加。

下面说明操作方法。

1. 创建一个瞬态动力学分析系统

2.创建一长方体，尺寸任意。

3.划分网格

4.分析设置

设置两个时间步，

第一步终止时间为1秒，打开自动时间步长，通过载荷步来定义载荷子步，初始子步10步，最小5步，最多20步。

再定义第二步如下

其含义是

第2步终止时间为2秒，打开自动时间步长，通过载荷步来定义载荷子步，初始子步10步，最小5步，最多20步.

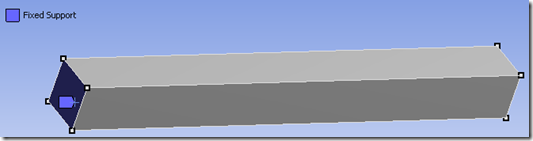

5.固定左端

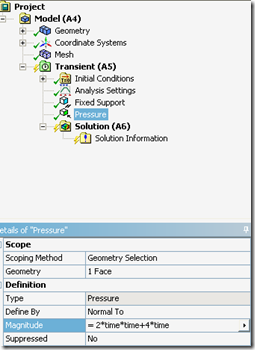

6.在上面施加分布载荷1

首先定义第一个载荷步内的函数载荷

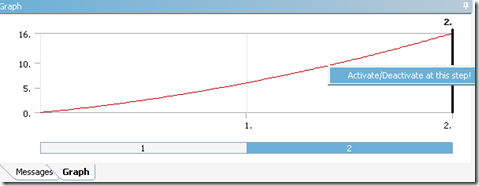

接着休眠期第二段（1-2秒内的部分）

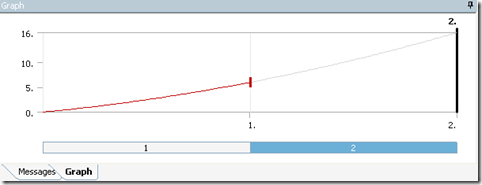

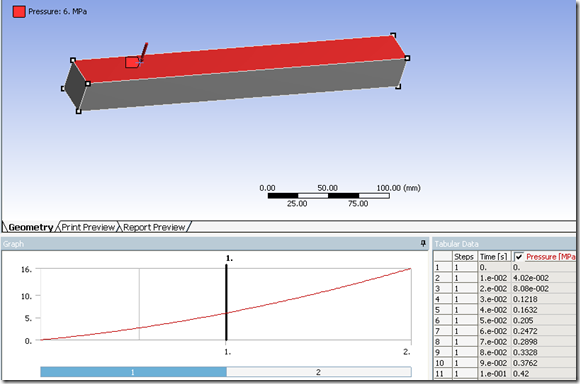

得到结果如下

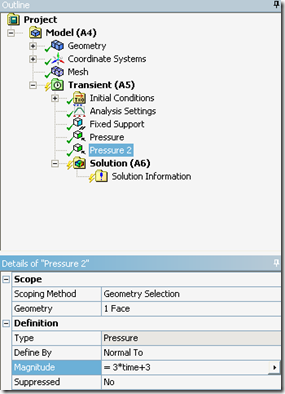

7.在上面施加分布载荷2

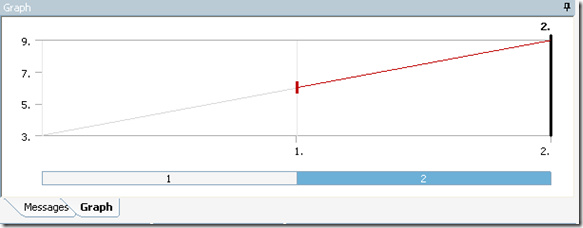

接着休眠期第1段（0-1秒内的部分）

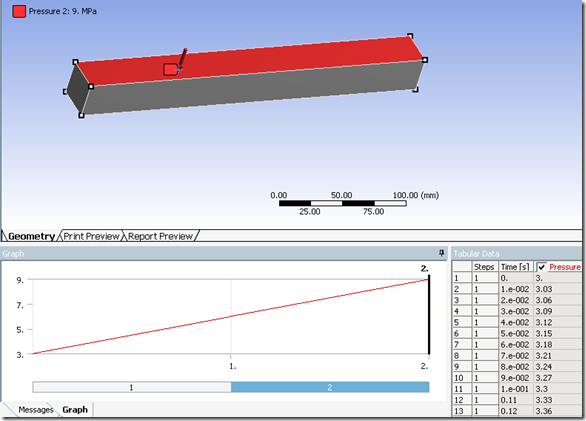

得到结果如下

这就可以了。

至于后面的求解就不再赘述了。

来源：宋博士的博客，版权归作者所有。
