动力电池液冷系统仿真教程(下)

阅读数 7
点赞 0
article_banner
  1. 4.3.5  物理模型设置

首先判定流体流动状态(层流、湍流),假设流动为湍流,选择K-EPsilon湍流模型,选择分流流动、勾选重力选项(Gravity),液体物理参数改为冷却工质参数值,其他设置如下所示:

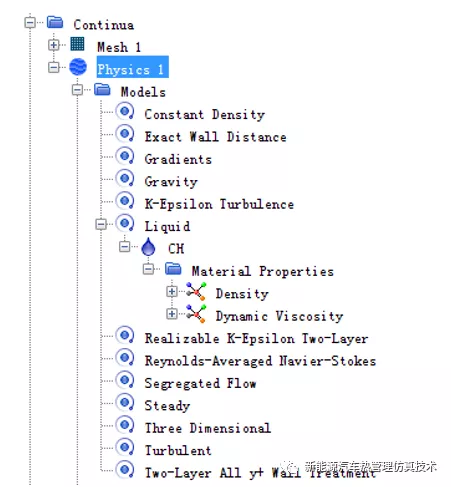

动力电池液冷系统仿真流程(下)的图1



图7 物理模型设置

  1. 4.3.6  流量和压降监控设置

为了得到和监控每个冷板流量分配及液冷系统压降,使用Report操作命令,新建New Report,分别选择Mass Flow和Pressure Drop命令,选取所监控的面,具体设置如下图所示:

动力电池液冷系统仿真流程(下)的图2

图8 Report监控设置

  1. 4.3.7  后处理

当计算进行的时候,观察压力场的变化,创建一个新的标量视图,点击Displays>Scalar命令,具体设置如下:

动力电池液冷系统仿真流程(下)的图3

图9 流场压力云图

  1. 4.3.8  设置停止标准及运行

点击Stopping Criteria,在Properties窗口中设置Maximum Steps,如下图10所示,然后初始化Initialize,点击运行。当Residuals残差图结果稳定时,如下图11所示,停止计算,保存Case。

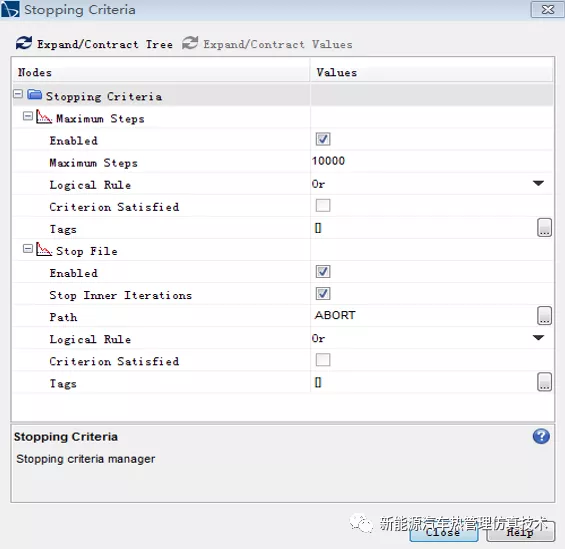

动力电池液冷系统仿真流程(下)的图4

图10 设置停止标准

动力电池液冷系统仿真流程(下)的图5

图11 Residuals残差图

4.4  仿真结果分析

借助流场仿真分析工具,得出动力电池液体系统压降及各回路流量,与目标值进行对比,优化液冷系统设计。

4.4.1 P-Q曲线

借助流场仿真分析工具,提取液冷系统阻力特性曲线及压降—流量曲线(P-Q曲线),为泵的选型提供依据。

动力电池液冷系统仿真流程(下)的图6

图12 液冷系统P-Q曲线

4.4.2 流量均匀性

借助流场分析仿真得出各回路流量值,判断各回路流量分配均匀性,流量比的偏差值是否控制在设计目标范围内。

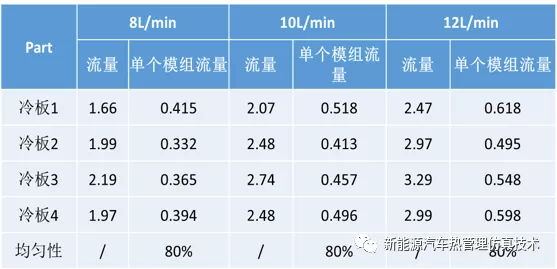

动力电池液冷系统仿真流程(下)的图7

图13 各回
