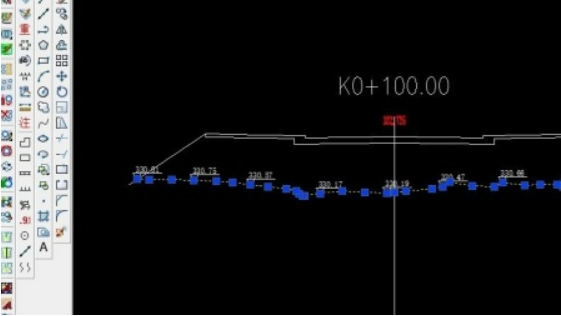

CAD横断面数据生成方法详解

在使用 CAD 对工程和地形图进行绘制的过程中，我们经常需要在图纸上生成横断面数据。那么如何在 CAD 中生成横断面数据？本篇文章将介绍几种常见的生成横断面数据的方法：

方法一：使用 CAD 插件

一些 CAD 插件专门用于生成横断面数据，特别是用于土木工程和地形图。这些插件通常提供从已有数据生成横断面的功能。

方法二：创建基础几何形状

1. 创建基础几何：使用 CAD 中的多段线、样条曲线、圆弧等工具，创建代表不同数据的几何形状。这可能是地形、道路、建筑物或其他项目的剖面。

2. 定位剖面位置：根据需要确定横断面的切割位置，并绘制相应的参考线。

3. 使用切割或投影工具：根据参考线使用 CAD 中的切割或投影工具，生成剖面数据。你可以用命令 “SLICE” 切割三维对象，或使用 “SECTION” 生成剖面线。

方法三：从地形数据生成横断面

1. 导入地形数据：将地形数据导入 CAD。这些数据可能是从测量、GIS、或其他来源获得的三维数据。

2. 使用工具生成横断面：CAD 中的一些工具允许从地形数据生成横断面。比如，在 AutoCAD Civil 3D 中，你可以使用 “截面样式” 和 “截面查看器” 等工具来生成和查看横断面。

3. 提取横断面数据：使用 “截面样式” 或类似工具生成横断面，然后可以通过命令导出数据到 Excel 或其他文件格式，供进一步分析。

方法四：自定义编程

1. 使用 AutoLISP 或 VBA：如果你有编程经验，可以使用 AutoLISP、VBA 或.NET 等语言编写脚本，以自动生成横断面数据。这需要了解 CAD 的 API 和编程接口。

2. 读取几何数据：从 CAD 中读取现有几何数据，并使用编程方法计算和生成横断面。

3. 输出结果：使用编程方法输出生成的横断面数据，这可以是图形、文本，甚至是 Excel 文件。

以上就是 CAD 中生成横断面数据的常见方法。大家可以根据实际需求和所使用的 CAD 版本，选择适合自己的方法。
