一
几何模型处理
1.1 模型导入
打开软件后在菜单栏依次选择“Flie-import-Geometry”，导入文件路径下的几何模型。这里使用的是hypermesh2021版本，可以选择导入模型的单位，本案例长度尺寸选择mm单位。模型如图1所示。
图1
1.2 模型切分
（1）由于此三通管模型具有对称特性，可以沿着它的对称面进行切分，最后可以切分出整体的1/4模型，我们只需要对此1/4模型进行网格划分即可。见图2所示。
图2

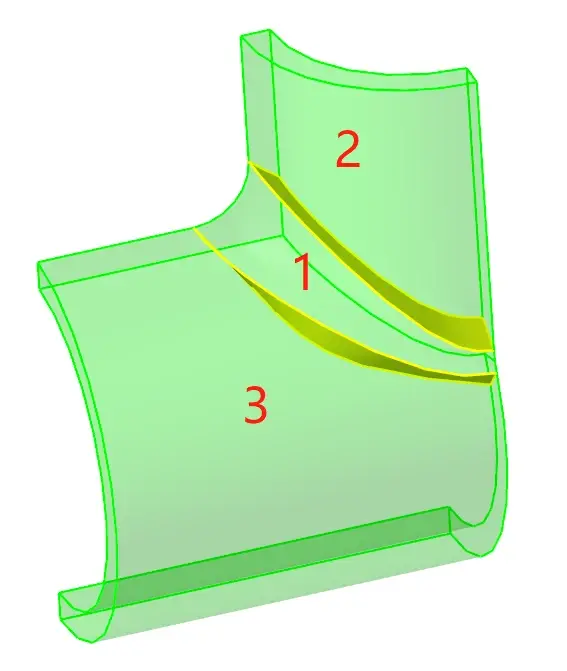

图3
2.1 分区域网格生成
（1）图3中区域1连接另外两部分区域且几何形状比较复杂，可以先进行网格划分。这里可以使用“2d-automesh”命令在区域1的端面上生成二维网格，然后使用“3d-solidmap”命令以此二维网格作为源面进行扫掠即可划分出三维网格。见图4所示。
图4
（2）接下来可以生成区域2的网格。这里可以使用“Geom-quick edit”命令将外圆柱面切分成相对规则的形状，使用“2d-automesh”命令分区生成二维网格，网格节点数量可以自行调整。接下来使用“3d-solidmap”命令以此二维网格为源面，扫掠生成三维网格，这里注意扫掠的层数和区域1的网格层数一致。见图5所示。
图5
（3）下面是区域3网格的生成。这里网格的生成方式和上步一样，故不在赘述。此步难点在于对外圆柱面的切分，切分的方法并不唯一，可以参考图6所示的切分。
图6
2.2 整体网格生成
通过以上步骤生成了整体的1/4网格模型，然后再使用“Tool-reflect”命令对1/4网格模型进行镜像来生成整体的网格，最后使用“Tool-edges”命令对整体网格模型进行共节点。整体网格模型见图7所示。
图7
三 网格检查
3.1 自由边和T型边的检查
（1）使用“Tool-faces”命令抽取整体三维网格的表面网格,抽取完成后会在模型树下生成一个“faces”组件。
（2）隐藏掉三维网格模型，使用“Tool-edges”命令对抽取的表面网格依次进行自由边和T型边的检查，左下角状态栏提示没有自由边和T型边即可。见图8和图9所示。
图8 自由边的检查
