支架零件结构化网格划分

一  几何模型处理

1.1、模型导入

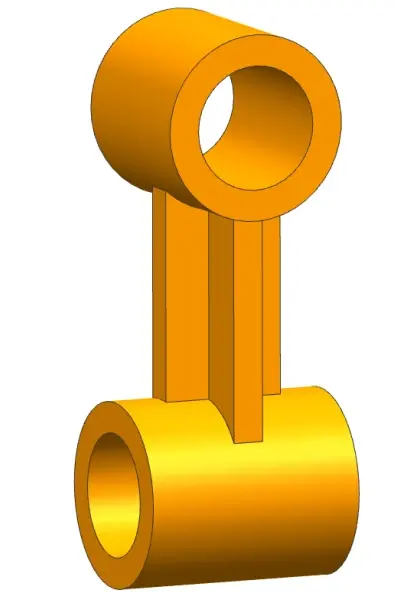

点击“Flie”选项，选择导入几何模型，找到几何模型所在的路径进行导入。hypermesh中支持多种格式的几何模型文件，这里导入x_t格式的模型文件，在高版本中也可以设置几何模型的单位制，这里默认mm单位。模型见图1所示。

图1

二   网格划分

2.1、模型切分

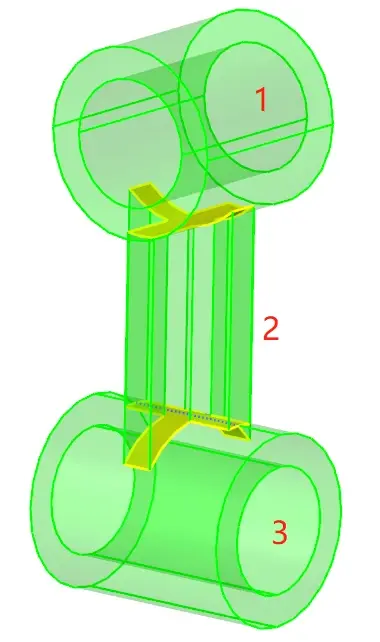

对于这样一个支架零件需要对模型进行分块，将模型切分成简单的几何模型便于后续网格的生成。此支架模型可以切分成上中下三部分，见图2所示。

图2

2.2、中间区域2网格划分

（1）、区域2连接了上下两部分区域，可以先从区域2开始进行网格的划分。在十字面上使用“automesh”命令来生成二维网格。

（2）、接下来利用“solidmap”命令以上步生成的二维网格为源面，下面的十字面为目标面扫掠生成三维网格。见图3所示。

图3

2.3、上端区域1网格划分

（1）、对于上端区域1可以沿着水平面将此区域切分成上下对称的两部分，使用“split surf-line”命令，沿着十字面的边线对圆柱面进行切分，然后再使用“automesh”命令进二维网格的划分。

（2）、接着使用“solidmap”命令，以圆柱面的二维网格为源面，内侧圆弧面为目标面进行扫掠生成三维网格。然后使用“reflect”命令沿着对称面将生成的三维网格进行镜像生成三维网格。见图4所示。

图4

2.4、下端区域3二维网格划分

下端区域3和上端区域1的网格划分方法一样，只是在进行三维网格生成前需要抽取十字面的网格，和外圆柱面上生成的二维网格共同作为扫掠的源面网格，向内侧圆孔面进行扫掠生成三维网格。划分完成后使用“edges”命令对整体网格模型做共节点，这里节点容差可以设置成0.1mm。见图5所示。

图5

3.1、自由边和T型边的检查

首先使用faces命令对三维网格进行表面网格的抽取，然后隐藏掉三维网格模型，使用edges命令对抽取的表面网格进行自由边和T型边的检查，没有出现自由边和T型边即可。见图6和图7所示。

图6 自由边的检查

图7 T型边的检查
