01 确定总体分析思路
1.1 前处理
1.1.1 几何模型的构建
1.1.2 有限元系统构建
1.1.3 材料参数的设定
1.2 求解设定
1.2.1 边界条件
1.2.2 载荷条件
1.2.3 工况
1.3 后处理
1.3.1 应力提取
1.3.2 位移提取
02 开始创建分析
2.1 前处理
2.1.1 几何模型的构建
通过命令:geom—surfaces—square。创建面,面的尺寸为10,结果如图1

    图1 创建面
通过命令:geom—solid—drag along vector。创建出实体模型,模型高度为5,结果如图2

    图2 创建实体模型
2.1.2 有限元系统构建
通过命令:3D>solid map 完成网格划分(高阶单元),网格划分完成后,如图3

    图3 模型网格构建
2.1.3 材料参数的设定

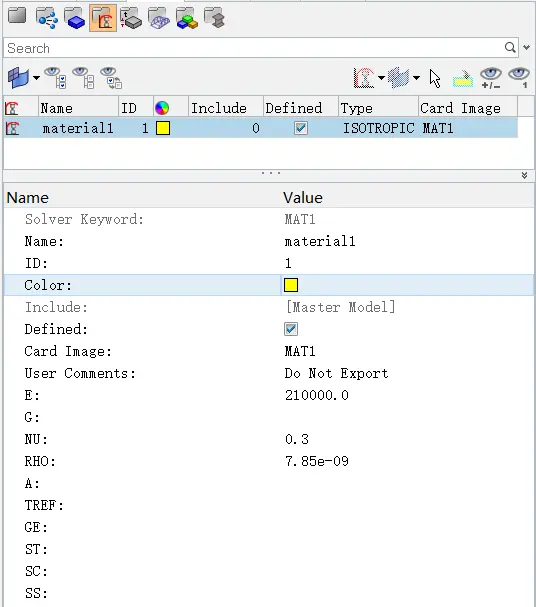

创建材料属性卡片,完成材料赋予,结果如图4

    图4 模型网格构建

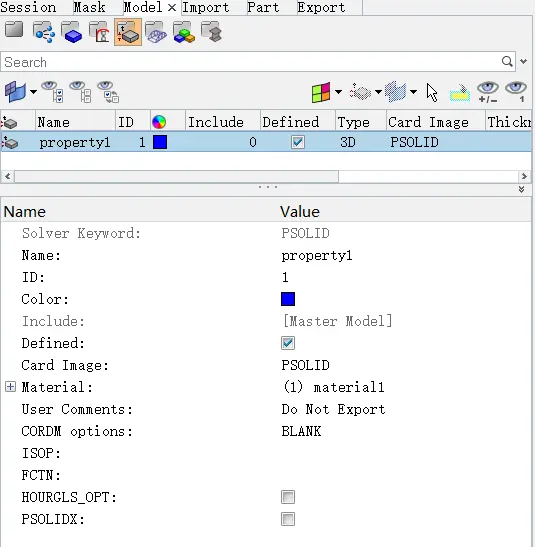

创建属性卡片,完成材料赋予,结果如图5

    图5 模型属性赋予
2.2 求解设定
2.2.1 边界条件
通过命令:analysis—constraints 选择其中以一个面的节点,创建固定约束,结果如图6

    图6 边界条件加载面
2.2.2 载荷条件
通过命令:analysis—force,创建载荷力,大小为0.284,方向为x轴,受力面为约束对面。如图7

    图7 载荷条件加载
2.2.3 工况

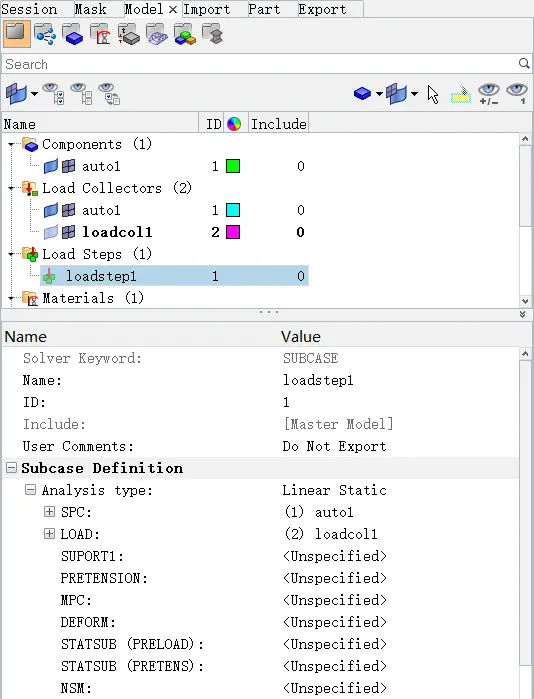

创建工况,设定分析类型,完成边界条件,载荷条件施加。最后导出求解,如图8。

    图8 工况设定
2.3 后处理
2.3.1 应力查看
点击求解器的results,进入后处理界面,查看应力,如图9

    图9 应力提取
2.3.2 位移提取
点击求解器的results,进入后处理界面,查看应力,如图10

    图10 位移提取
