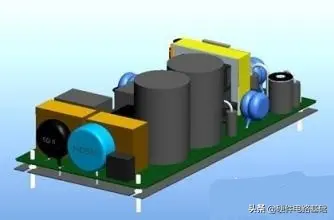

开关电源EMI整改经验总结与分享

一． 1MHZ 以内，以差模干扰为主。（整改建议）

• 增大X 电容量；

• 添加差模电感；

• 小功率电源可采用 PI 型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

二 . 1MHZ-5MHZ，差模共模混合，采用输入端并联一系列 X 电容来滤除差摸干扰并分析出是哪种干扰超标并以解决（整改建议）

• 对于差模干扰超标可调整 X 电容量,添加差模电感器，调差模电感量；

• 对于共模干扰超标可添加共模电感,选用合理的电感量来抑制；

• 也可改变整流二极管特性来处理一对快速二极管如 FR107 一对普通整流二极管1N4007。

三 . 5M 以上，以共摸干扰为主，采用抑制共摸的方法（整改建议）

• 对于外壳接地的，在地线上用一个磁环串绕 2-3 圈会对 10MHZ 以上干扰有较大的衰减作用; 可选择紧贴变压器的铁芯粘铜箔, 铜箔闭环。处理后端输出整流管的吸收电路和初级大电路并联电容的大小。

四 . 20-30MHZ（整改建议）

• 对于一类产品可以采用调整对地Y2 电容量或改变Y2 电容位置；

• 调整一二次侧间的Y1 电容位置及参数值；

• 在变压器外面包铜箔；变压器最里层加屏蔽层；调整变压器的各绕组的排布。

• 改变PCB LAYOUT；

• 输出线前面接一个双线并绕的小共模电感；

• 在输出整流管两端并联RC 滤波器且调整合理的参数；

• 在变压器与MOSFET 之间加BEAD CORE；

• 在变压器的输入电压脚加一个小电容。

• 可以用增大MOS 驱动电阻。

五． 30-50MHZ，普遍是MOS 管高速开通关断引起。（整改建议）

• 可以用增大MOS 驱动电阻；

• RCD 缓冲电路采用1N4007 慢管；

• VCC 供电电压用1N4007 慢管来解决；

• 或者输出线前端串接一个双线并绕的小共模电感；

• 在 MOSFET 的D-S 脚并联一个小吸收电路；

• 在变压器与MOSFET 之间加BEAD CORE；

• 在变压器的输入电压脚加一个小电容；

• PCB 心LAYOUT 时大电解电容，变压器，MOS 构成的电路环尽可能的小；

• 变压器，输出二极管，输出平波电解电容构成的电路环尽可能的小。

• 50-100MHZ，普遍是输出整流管反向恢复电流引起。

• 可以在整流管上串磁珠；

•  12.调整输出整流管的吸收电路参数；

• 可改变一二次侧跨接Y 电容支路的阻抗,如PIN 脚处加BEAD CORE或串接适当的电阻；

• 也可改变MOSFET，输出整流二极管的本体向空间的辐射（如铁夹卡MOSFET；铁夹卡DIODE，改变散热器的接地点）；

• 增加屏蔽铜箔抑制向空间辐射。

200MHZ 以上，开关电源已基本辐射量很小，一般均可过EMI 标准。

补充说明:

开关电源高频变压器初次间一般是屏蔽层的，以上未加缀述。开关电源是高频产品，PCB 的元器件布局对EMI 有直接关系，MOS 漏极铜箔走线环路尽可能短粗，开关电源若有机械外壳，外壳的结构对辐射有很大的影响，主开关管、主二极管不同的生产厂家参数有一定的差异，对 EMC 有一定的影响，以上请密切注意！
