建筑结构设计模型性能设计操作步骤详解

  平时我们做的项目大多数都只考虑小震（多遇地震），当有些项目需要进行性能设计时，则还需考虑中震（设防地震）和大震（罕遇地震）。

以下步骤是以YJK为基础的操作步骤，pkpm也可参考

初次建模操作过程：

1、模型和参数设置

（以下1代指多遇地震，2代指设防地震，3代指罕遇地震

小震（多遇地震）模型建好后，

新建一个文件夹改名eg：2（设防地震）（命名无固定要求，能方便自己区分认清就好）

把1文件夹里的yjk格式的模型文件复制进2文件夹里，并把模型改名为设防地震

1文件夹里的yjk格式模型文件

yjk格式模型文件改名后放到2文件夹里

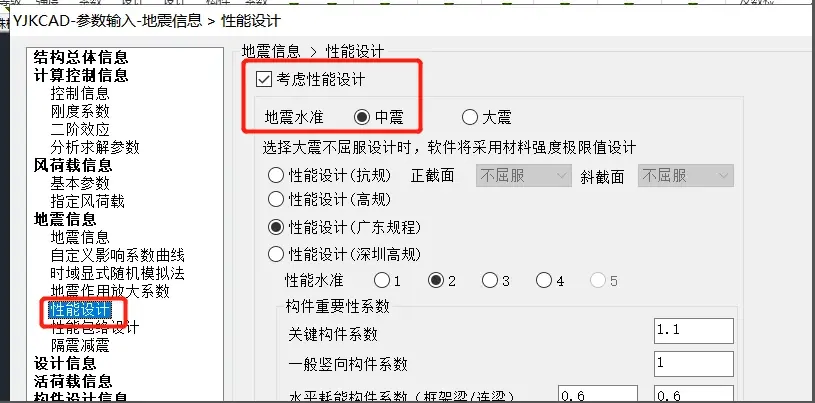

然后打开2模型，进入前处理计算参数定义里进行相关设置 （注：广东地区在前面结构总体信息，结构所在地区要选择广东高规）

接着进行生成数据和计算，在模型目录下会生成新的spara文件，这个文件就是参数定义

3罕遇地震模型的生成和参数设置和2同理，地震水准选择大震，结构所在地区选择广东高规

2设防地震和3罕遇地震的模型都计算好后进行第二步包络设计

2、包络设计

这里以1多遇地震为基准模型来进行包络设计

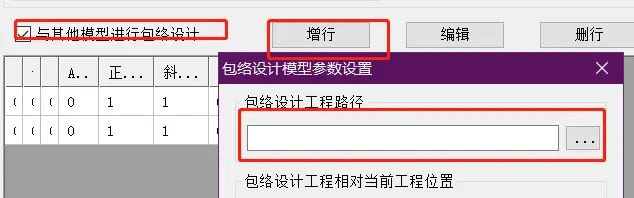

找到包络设计栏，勾选与其他模型进行包络设计，点增行然后选择所需包络模型所在目录的路径

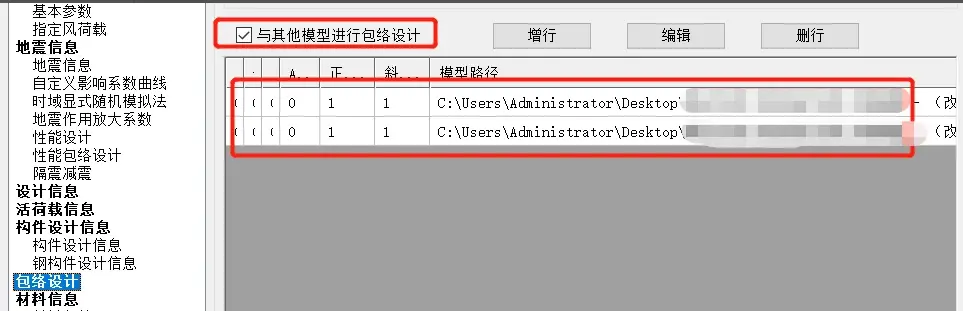

中震和大震的模型路径

选好模型路径后进行计算，只包络设计即可，（生成数据+全部计算也可以，但是要更加久一点）。

3、模型修改后的包络设计

由于每个项目初期建模过程中，模型都需要反反复复修改，所以在修改模型后又需要重新计算和包络设计。

1、1模型改好并计算后(计算前记得在前处理参数取消包络设计再进行计算，否则会卡死），

参数设计文件

2、把2里面所有文件删除只保留spara文件，把1里的模型文件.Yjk复制进2文件夹里

目录下只要有这两个文件就可以打开模型了

Spara这个文件是2设防地震原来的前处理参数文件，包括点铰，角柱的设置都在里面了，所以2模型里不用再重新定义，接着打开2模型进行计算

3、3模型同理，然后计算

4、最后打开1模型勾选包络设计，由于在前面已经选好中震和大震的模型路径，这时就不用再选路径了，进行包络设计即可。

至此，整个包络设计的大概步骤过程就到此结束了。

本文为进行结构设计时所做笔记，仅供自我回忆整理和初学者参考学习；不提供严谨的规范和技术性指导。

结构建模软件版本：YJK4.2
