Simcenter 3D：模态结构频率响应分析

主要讲解仿真流程框架与注意要点。需要完整视频讲解教程请加微信15038151828。

第一步：新建Simcenter Nastran FEM文件、新建Simcenter Nastran Sim文件。

第二步：替换FEM文件为模态文件，右键编辑表示-选择为模态-选择已经求好的模态，可以时nastran 的OP2文件、ABQ的odb文件、workbench的rst文件。（此时模态相当于前处理已经完成，包括网格属性、边界条件）

第三步：添加载荷-设置求解输出（注意想要看节点振动频响曲线，要选择SORT2）、设置扰动频率、模态阻尼等-设置求解并行、运行内存等。

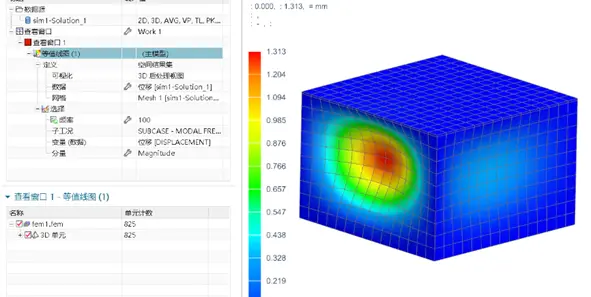

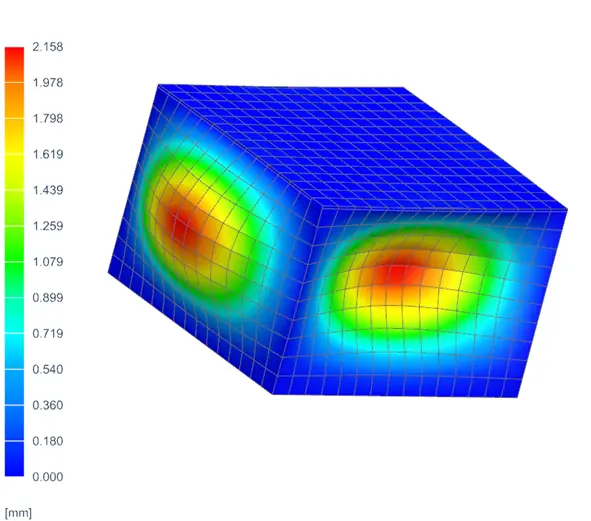

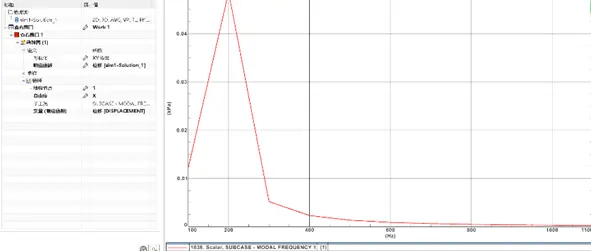

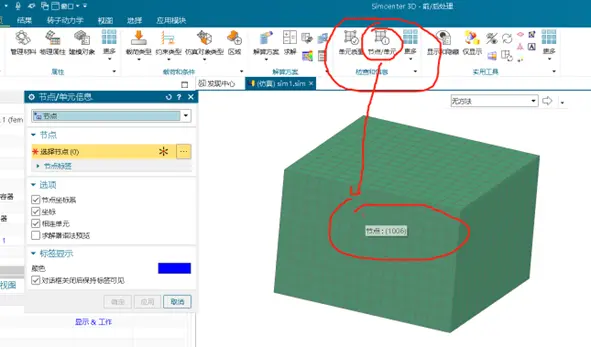

第四步：后处理，一般看云图和频响曲线。（注意1：不同显示类型不能同时看，即看频响曲线时要先把云图移除；注意2：想看某个位置频响曲线，得先点击检查和信息-节点/单元，将鼠标放置与模型上即可看到节点编号，再搜索显示频响曲线即可）
