新手IC617安装NCSU cdk
以CMOSedu网站为参考：https://cmosedu.com/videos/cadence/tutorial1/cadence_tutorial_1.htm
1，先下载文件，地址
https://cmosedu.com/cmos1/cadence/NCSU-CDK-1.6.0.beta.tar
https://cmosedu.com/videos/cadence/tutorial1/diva_rul_files.zip

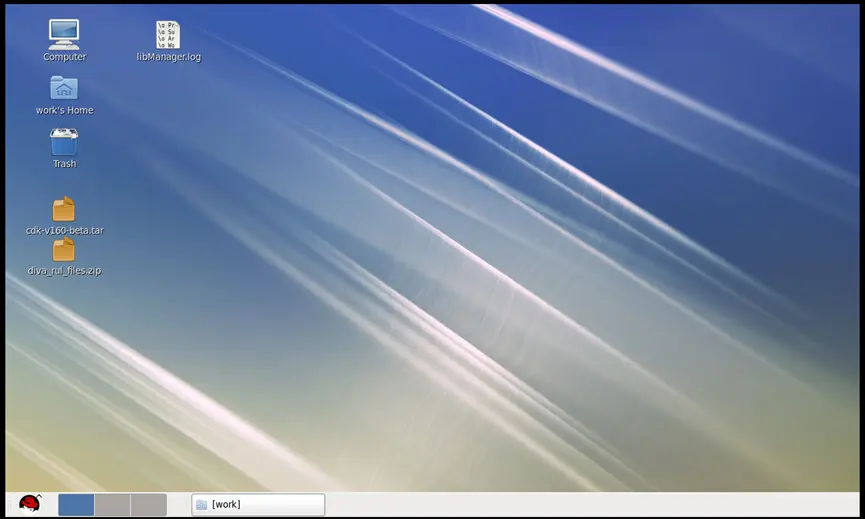

我自己的情况是从Windows浏览器下下载下来，利用filezilla软件传到linux桌面上，然后解压。Filezilla使用：在linux下获取主机地址，填写用户名与密码，端口号输入22（这一点我并不清楚为啥这样填）
2，找到自己的$HOME目录
输入命令： echo $HOME ;
在我的文件下$HOME目录是: /home/work
3, 将桌面上的·ncsu-cdk-1.6.0.beta.tar 文件解压，将ncsu-cdk-1.6.0.beta文件复制到$HOME目录下，我的目录是: /home/work
4，$HOME目录下，找到 .bashrc 文件，打开编辑，添加下列几行后，运行此文件，即在终端输入: . .bashrc (注意终端应在$HOME目录下)
export SPECTRE_DEFAULTS=-E
export CDS_Netlisting_Mode=Analog
export CDS_LOAD_ENV=CWDElseHome
export CDK_DIR=$HOME/ncsu-cdk-1.6.0.beta
5，$HOME目录下创建文件夹CMOSedu,将 $HOME/ncsu-cdk-1.6.0.beta/cdssetup
下的文件全部复制到CMOSedu，将CMOSedu文件夹下的cdsinit, simrc, 和cdsenv 重命名 .cdsinit, .simrc, .cdsenv（即在前面添加一点）
6,在CMOSedu文件下找到cds.init文件，打开并编辑，参考网站上给的是添加下面这个：
DEFINE analogLib /usr/cadence/IC615/tools.lnx86/dfII/etc/cdslib/artist/analogLib
DEFINE functional /usr/cadence/IC615/tools.lnx86/dfII/etc/cdslib/artist/functional
DEFINE sbaLib /usr/cadence/IC615/tools.lnx86/dfII/etc/cdslib/artist/sbaLib
但是大家安装文件的路径与版本不一定相同，需要修改。比如我的是安转在

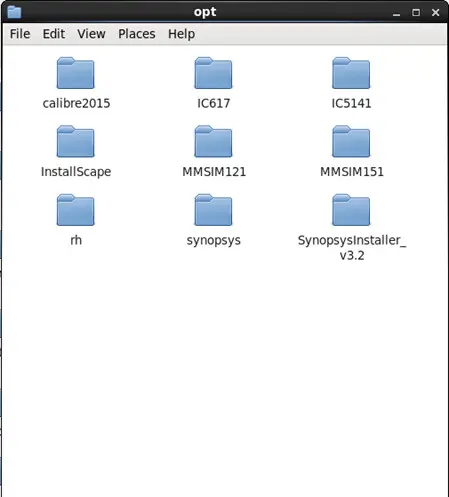

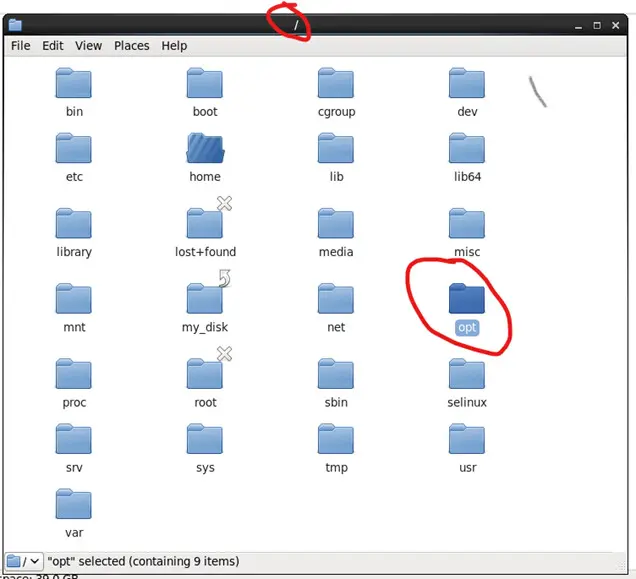

根目录下/opt文件下
这时就需要改变为
DEFINE analogLib /opt/IC617/tools.lnx86/dfII/etc/cdslib/artist/analogLib
DEFINE functional /opt/IC617/tools.lnx86/dfII/etc/cdslib/artist/functional
DEFINE sbaLib /opt/IC617/tools.lnx86/dfII/etc/cdslib/artist/sbaLib
建议读者尝试在终端下打开上面三个文件夹其中一个，可以打开就说明修改正确。

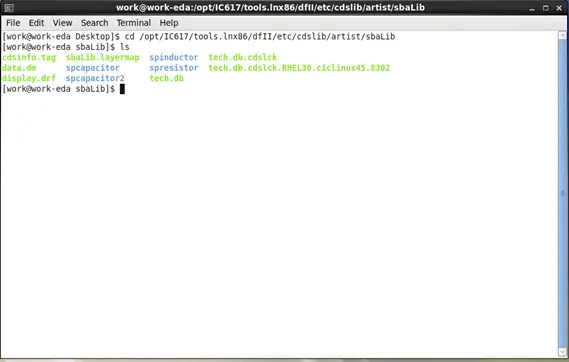

如打开/opt/IC617/tools.lnx86/dfII/etc/cdslib/artist/sbaLib
会得到下面这个
7，在CMOSedu文件夹下找到 .cdsinit文件。顶部添加下列句子
envSetVal("asimenv.startup" "simulator" 'string "spectre")
8，在这个目录下$HOME/ncsu-cdk-1.6.0.beta/lib/NCSU_TechLib_ami06删除以下文件 divaDRC.rul, divaEXT.rul, divaLVS.rul，解压之前下载到桌面的文件diva_rul_files.zip，将里面的文件复制到$HOME/ncsu-cdk-1.6.0.beta/lib/NCSU_TechLib_ami06目录下。
大功告成，现在我们的NCSU pdk就安装好了。如何启动virtuoso呢?

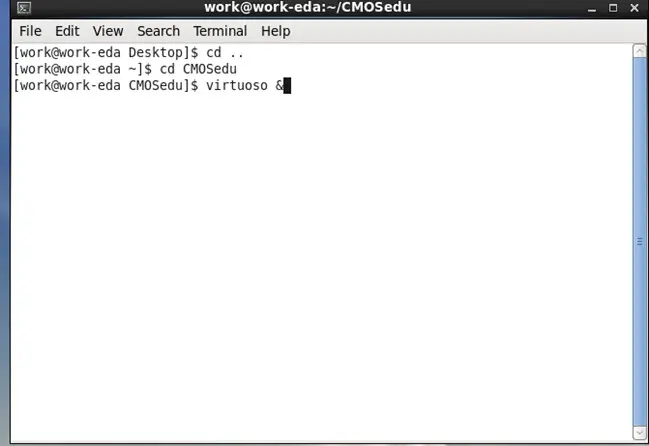

打开终端，我们把路径移动到CMOSedu下，输入virtuoso &即可启动。
（virtuoso启动界面很可能报错：can't access file - "./.cdsinit_61"。解决方法：
将CMOSedu文件夹下的.cdsinit文件rename为.cdsinit_61即可）
