前言
本次属于二次分享，已在别的平台分享过
近日闲来无聊，看到好基友有优联改机械键盘的想法，就去了解了一下，最终还是难逃真香定律，在某鱼购买了一套84优联套件，组装完成后用了两个月，确实，无线键盘确实比有线的方便很多，没有线材的束缚，延迟也很低，优联的延迟本人确实是没有感觉的出来，但是虽然用了两个月，但84配列的键盘硬是用不习惯，主要是宿舍和公司用的键盘不一样，在公司用的是标准的104配列键盘，用久了回到宿舍再用84配列的很别扭。于是乎在某鱼寻找是否有104/108的优联键盘，无奈没找到。算了，求人不如求己，自己做吧..........
外壳
一开始打算用凯酷的104（键盘很便宜，大概30+就能淘到一个），但是朋友说他自己还有两个108的键盘还没有组装的，硬是要我做108的，行8,108也无妨。
然后在某鱼搜寻108的键盘，108的键盘貌似很少啊，几经辗转，最终还是淘了魔力鸭2108S樱桃黑，48包邮，成色一般，收到的时候没拍图，想起来已经清洗完了。。。。。。

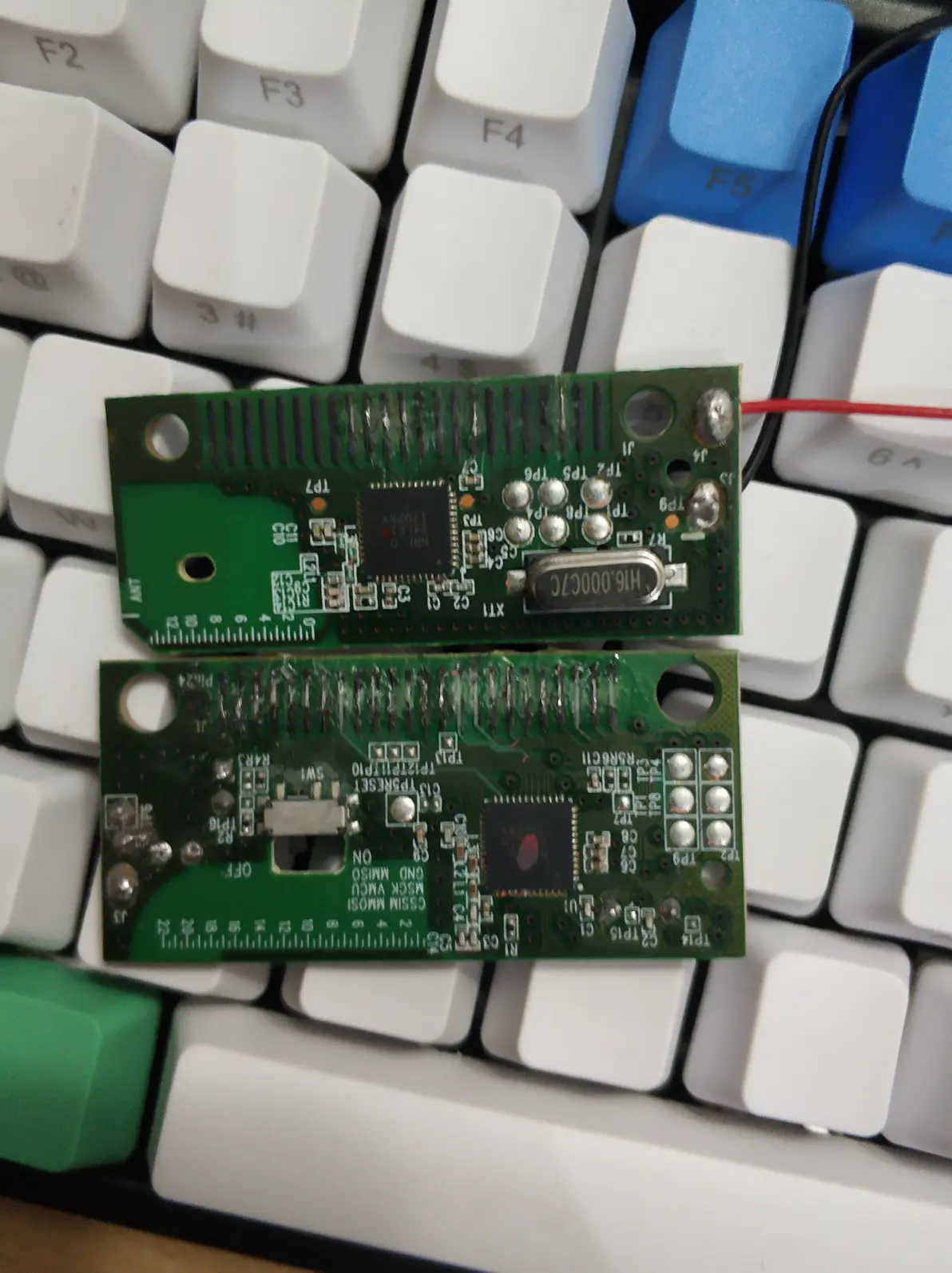

主控
主控采用的是罗技K270优联，为什么用这个，是之前被朋友怂恿买的，而且比较便宜，手头上有的就用这个吧，而且这个主控自带大小写指示灯，相比其他优联主控，这方面会方便点，虽然说可以用罗技的驱动LOGITECH Options分辨大小写，但是硬件层面还是比软件层面来的更直观吧，而且罗技的那个驱动大小写提示是弹窗的，有时候很挡屏幕。
PCB
既然网上没有现成的108PCB，那就自己搞咯。
那么问题又来了，是在原来旧键盘的PCB飞线呢，还是自己开荒画PCB？
想着自己毕竟也是接触过Altium Designer 这个PCB软件的，又不想自己飞线飞到扑街，而且飞线质量稳定性都很差，斟酌了一下还是自己画PCB吧
PCB的制作
AD这款软件还是挺好用的，网上看到的矩阵图，再加上自己测的一些引脚，K270的引脚就全部明确了，K270的矩阵图网上也有，这边就不放了，画好原理图，画完轴体的封装，就可以自己排版了，这个是最花费时间的吗，因为你要量好尺寸，对应的开孔，焊盘，焊盘大小，PCB长度，都不要出错，出错了PCB就放不进外壳里面，或者孔位对应不上，就很难搞。

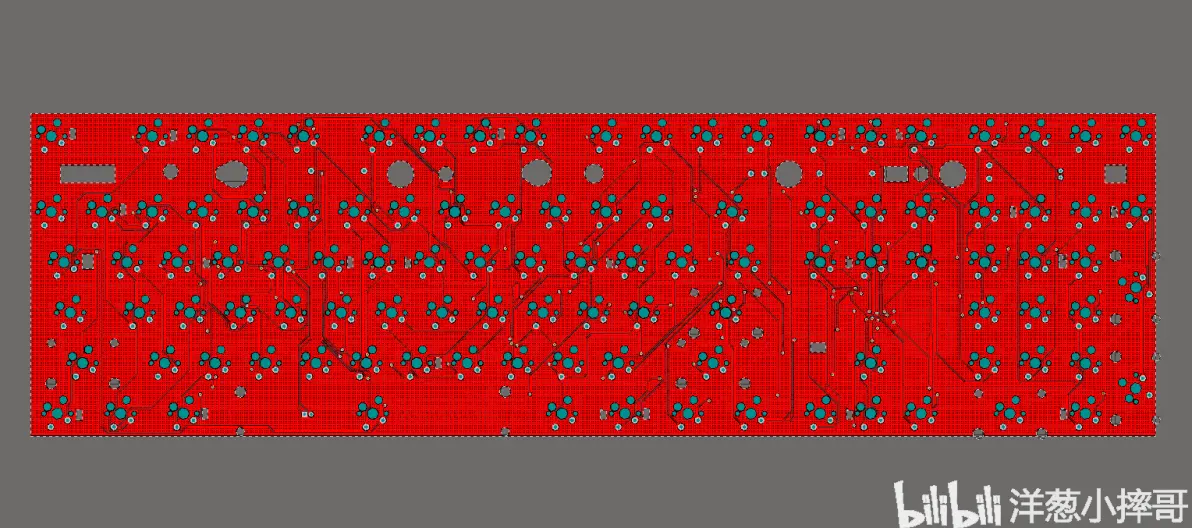

PCB正面
PCB背面

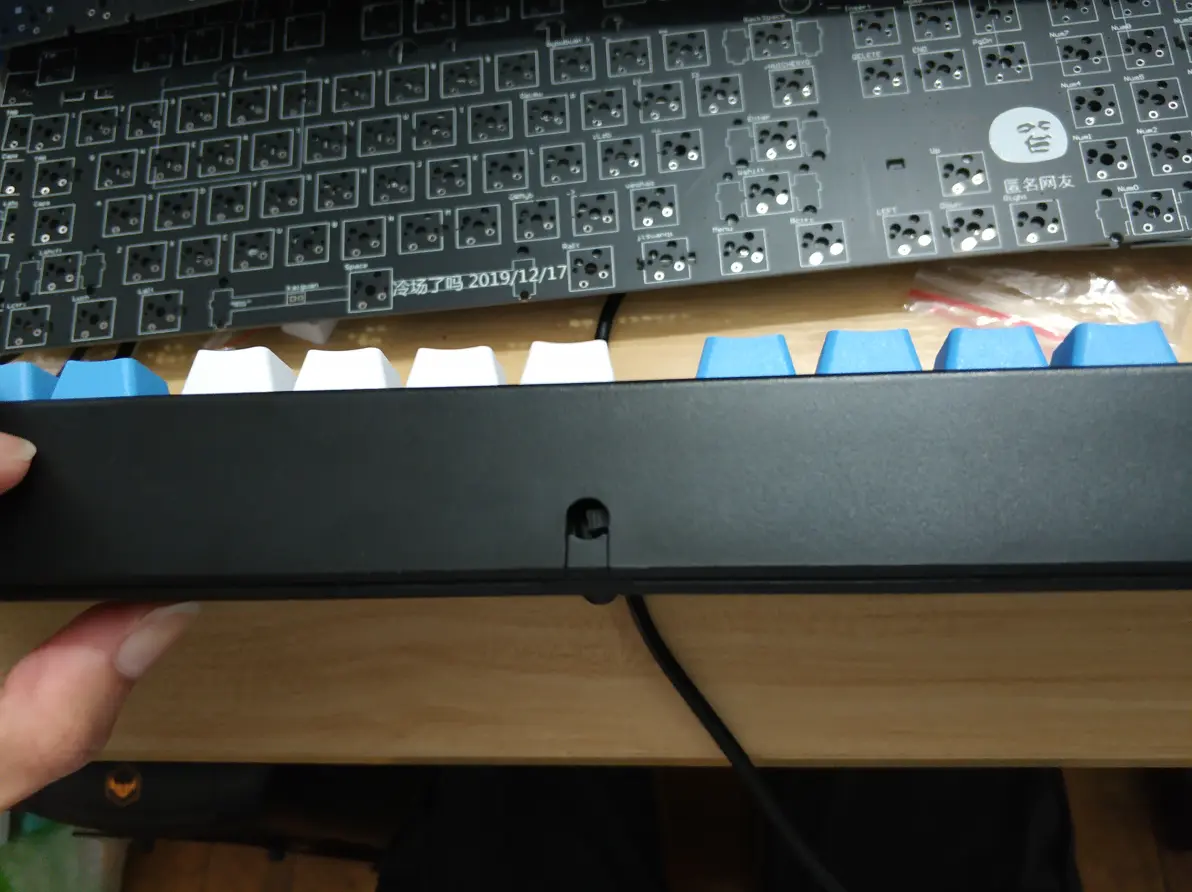

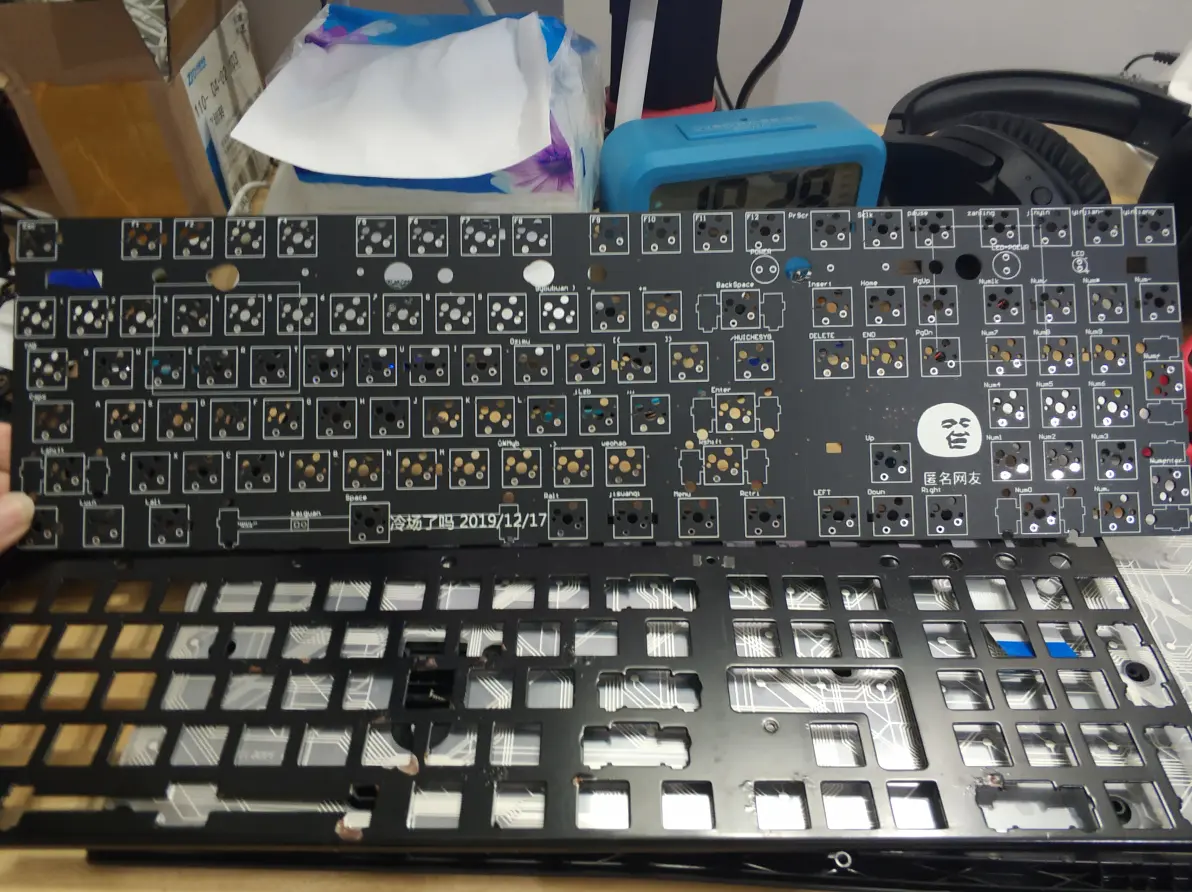

实物图
轴体、键帽
轴体用的是佳达隆的白轴，35g触发，比红轴更轻，更适合打字，但就是贵，0.85一颗，买了110颗，还不包邮.....
键帽用的是104粉笔套，侧刻的，带4个增补键，买了两套，一套用在了84配列上，很不巧，因为都杂乱的放在一起，导致有一些键帽不见了，后续凑齐了，但是标识不对，不过无伤大雅。
轴体
不知道怎么旋转图片
后续就是主控的连接了
其中遇到最难的也是最麻烦的一个环节，就是主控的引脚怎么与PCB连接的问题了，刚开始的采用网上的用斑马条连接主控，但是K270的主控太大，而且108的键盘主控根本没办法直接贴在PCB上（没有多余的空间放置），只能采取排线的方式来连接。
于是乎在某宝找排线，找了一圈，硬是没找到合适间距的排线，只能定做。
无奈定制排线太贵
家境贫寒 告辞！
于是想到了一个比较妥善的解决方案，就是既然没有找到合适间距的排线，那能不能自己做个转换板，一面通过斑马条连接主控，另一面连接排线（此面排线不适配主控，通过转换板来转换）。
经过几天的时间，转换板到了，

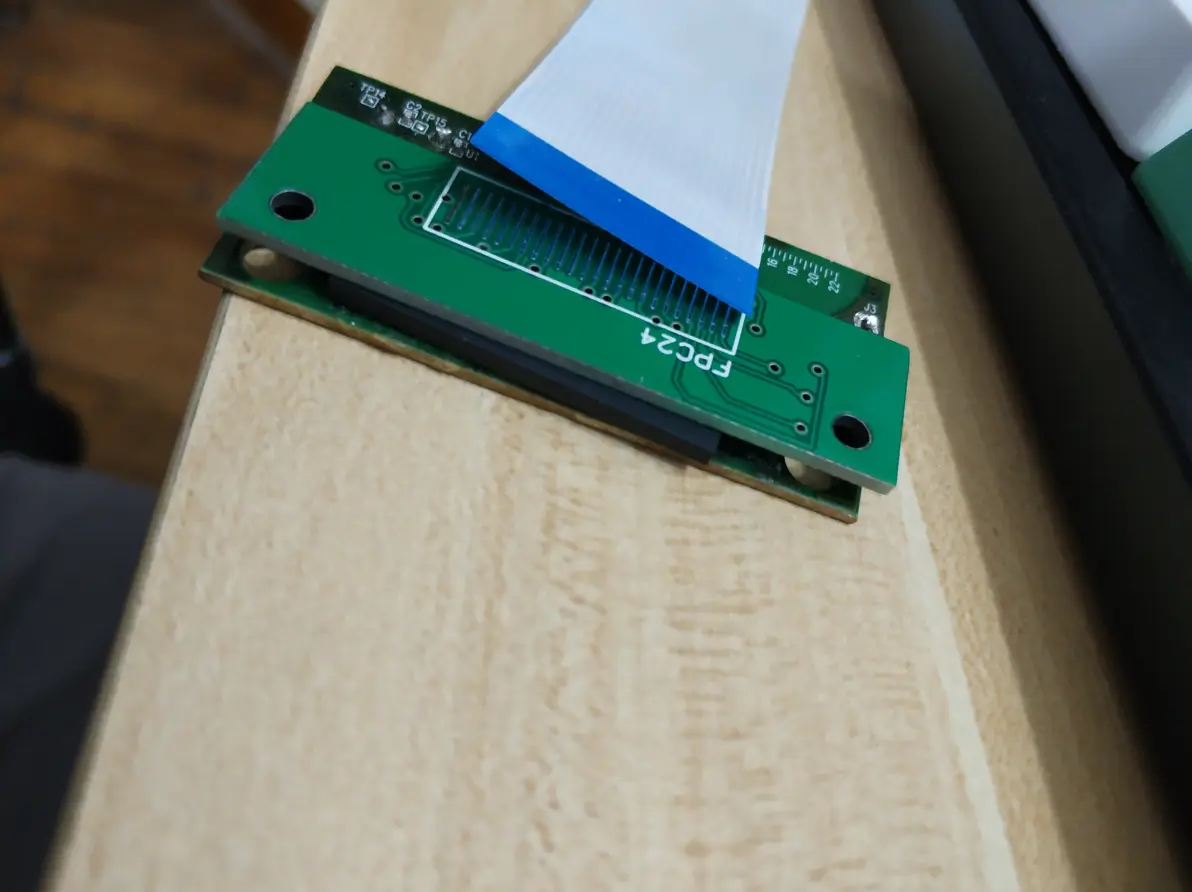

转换板
转换板
连接方式，一面通过斑马条来连接，一面就直接焊接排线，因为排线座子用完了，这里临时凑了个模型
本来以为这个方案是比较完善的，无奈斑马条接触不良，按键有很多都不触发，最终只能宣告失败，不知道是不是我的操作方案有误，算了，斑马条接触不良也是通病，这个方案就作废吧。
此处停留了一个星期，因为暂时找不到合适的方案来解决连接主控的问题.........
最后还是....，问题就是用来解决的，既然斑马条接触不良，还是考虑直接排线连接吧，但是排线没有合适的要定制，不想花太多钱怎么办？既然没有现成的，那就自己做吧。直接开干......
问题又来了，怎么做？
间距的问题引脚用什么固定？引脚的间距如何稳定保持一样？

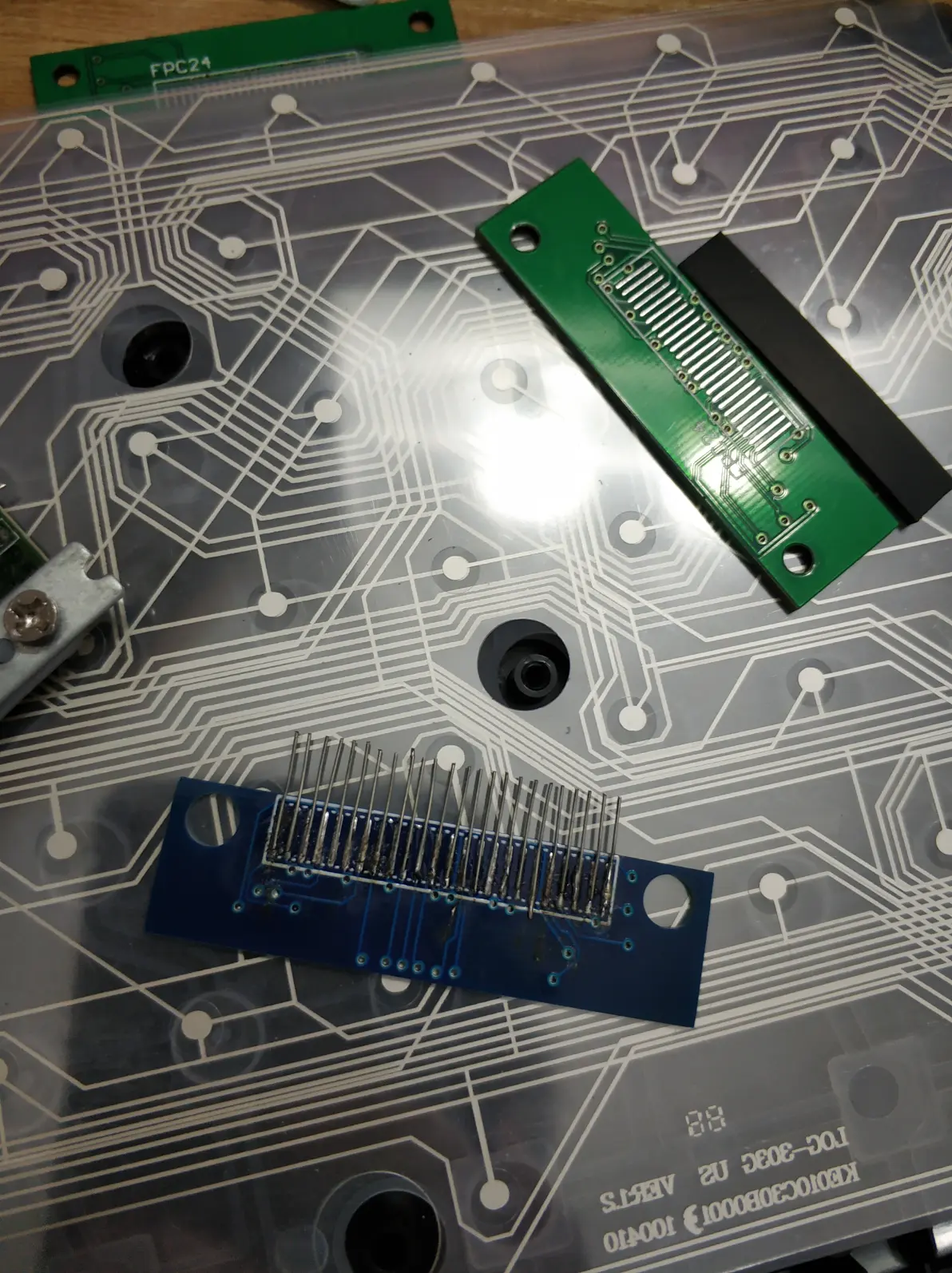

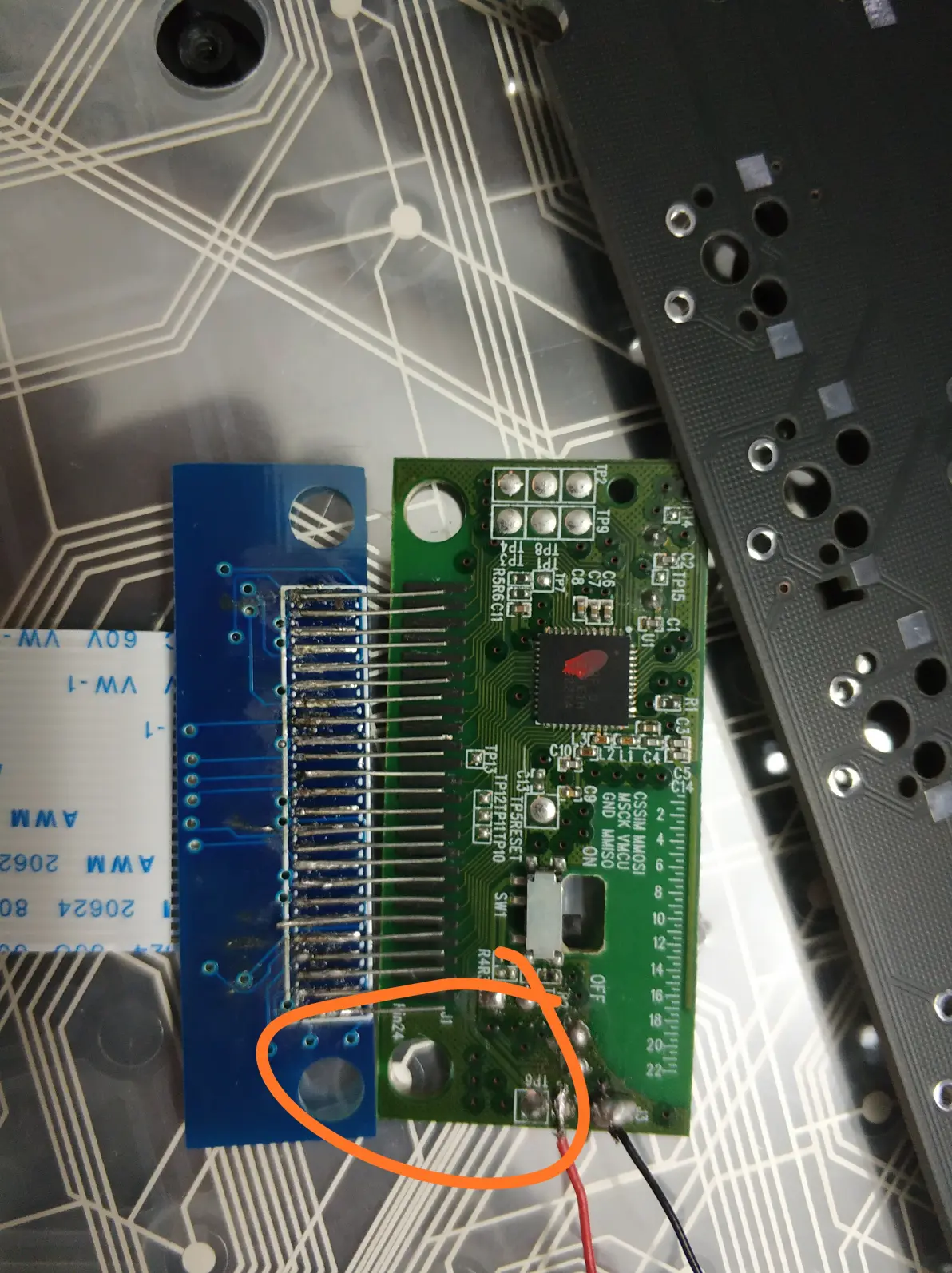

最后，我看着我之前画好的转换板，有了个大胆的想法
1
2
3

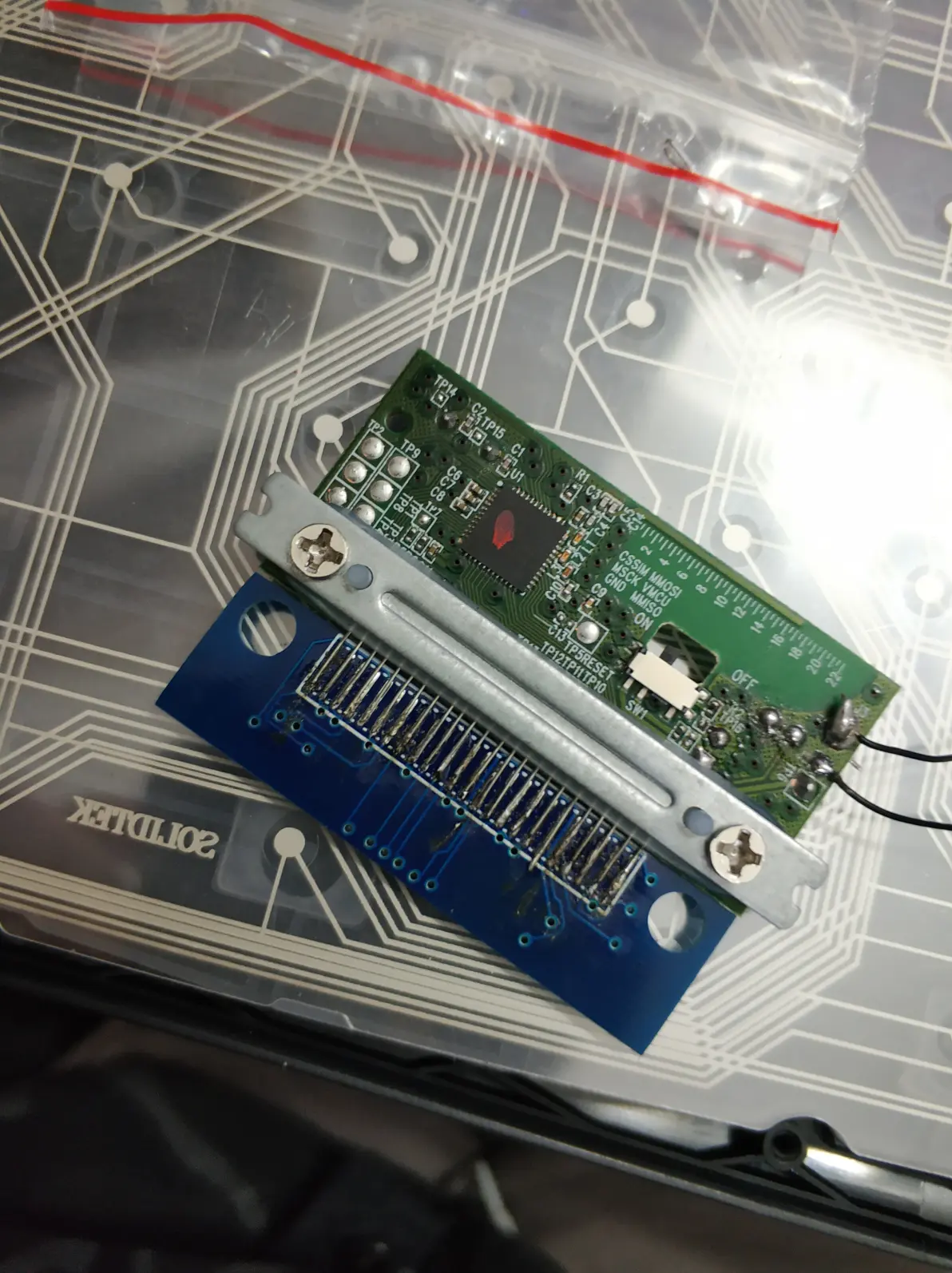

接上去，全触发，nice!!!导线要用比较软的线，因为要压在主控上，这里我用的是直插电阻剪下来的引脚线
组装

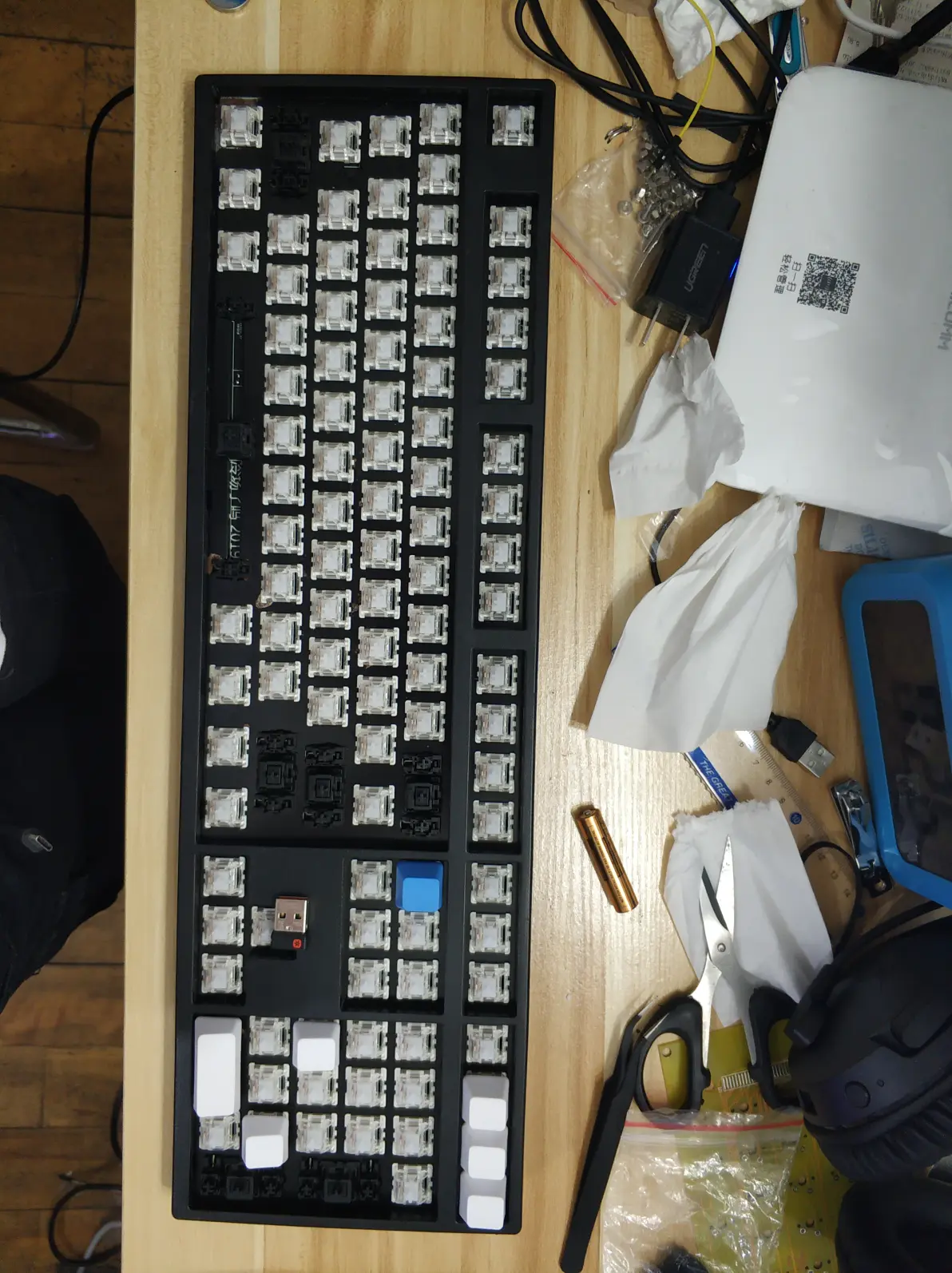

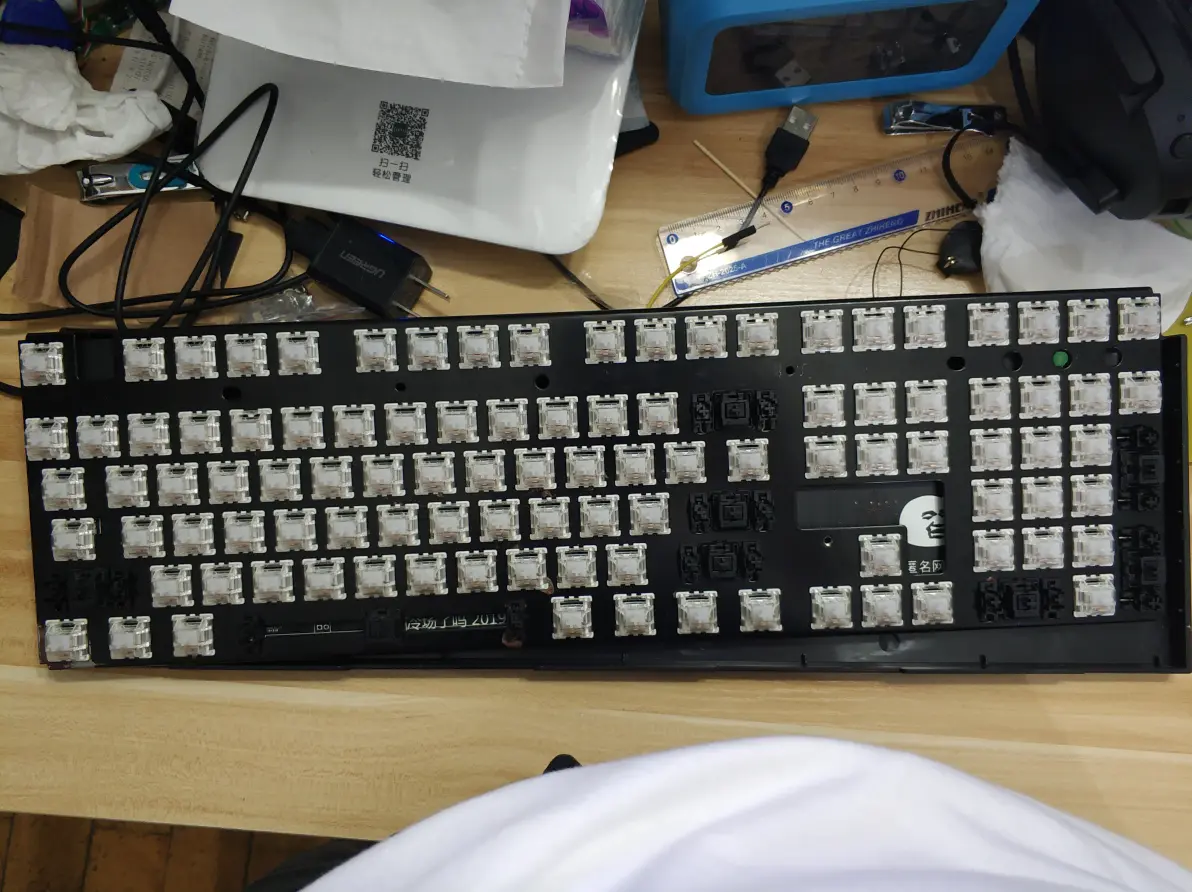

组装过程没什么好说的，就简单的焊轴，焊接好电池，开关，就差不多了，PCB采用的是两个CR2032纽扣电池，得益于优联的低功耗技术，两个电池应该能用1年，魔力鸭的内部空间其实还很大，可以并联多个电池增加续航，这里就见仁见智了。放些图片

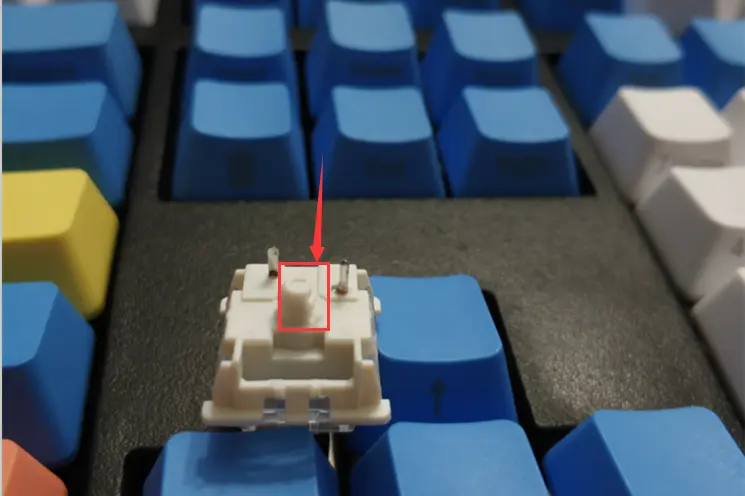

PCB的轴体开孔开小了，导致F区的那一排，小数字键盘的一部分轴体的圆柱需要切小一点，如下图
这里我切太多了，其实切一点就可以了，后续有时间将板子轴体孔开大点就行了

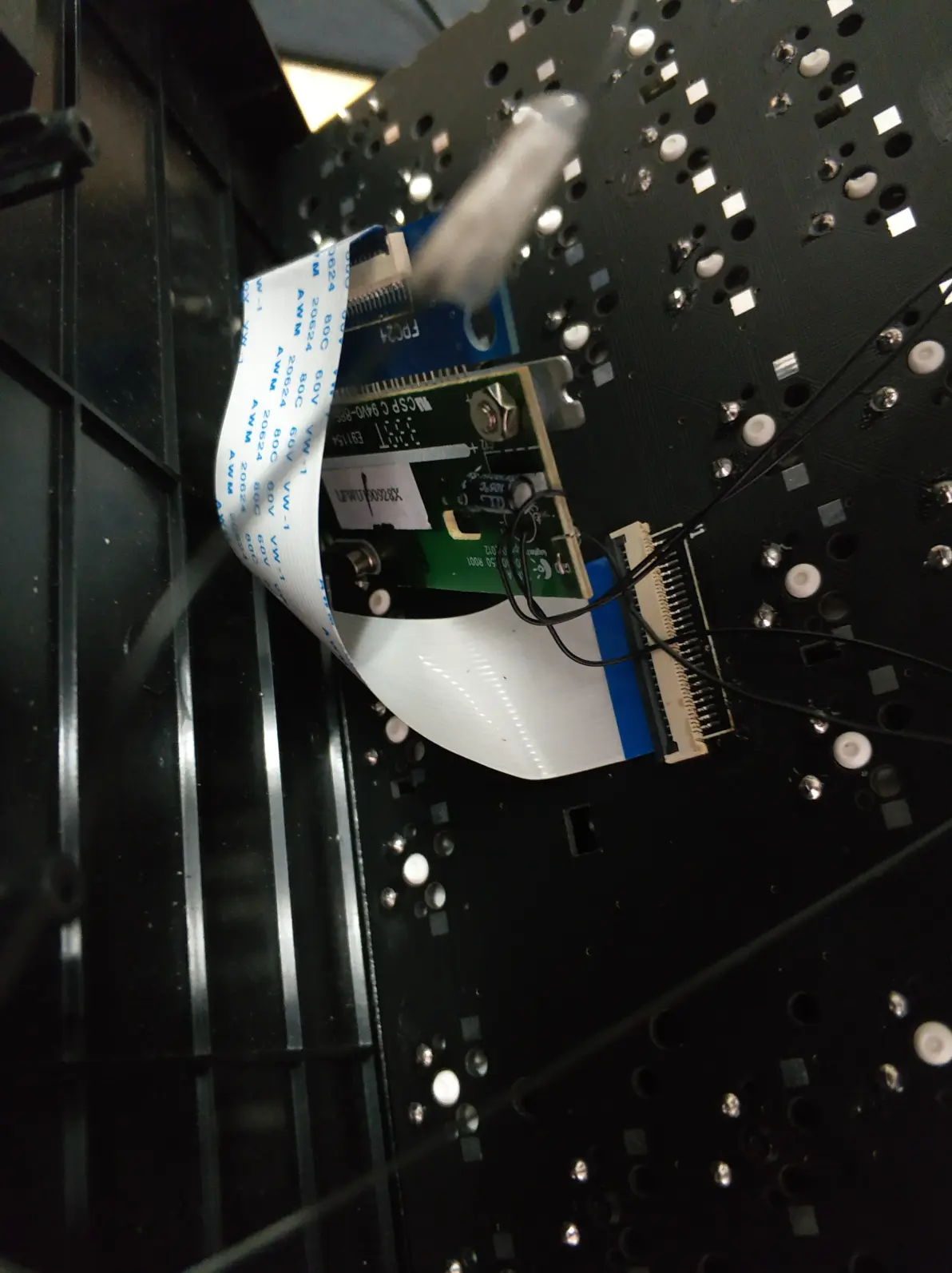

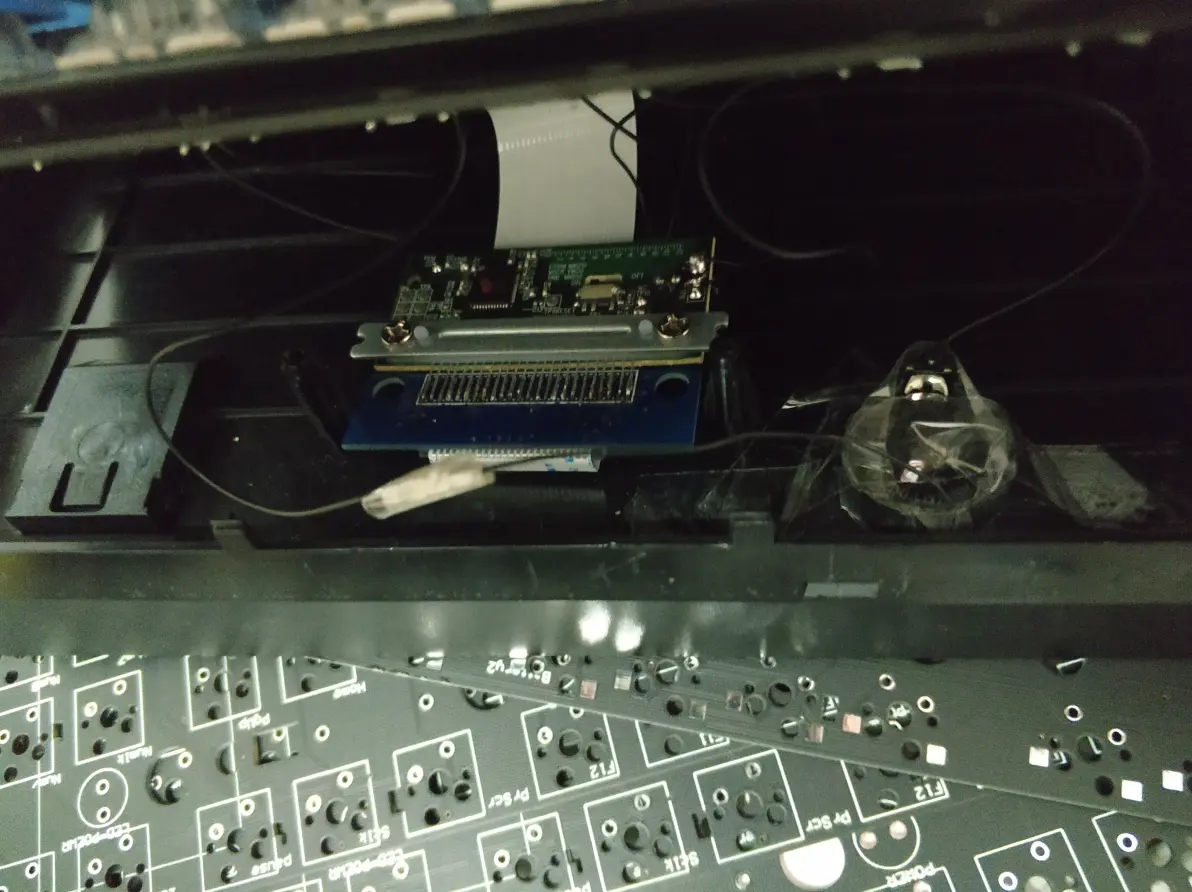

放主控

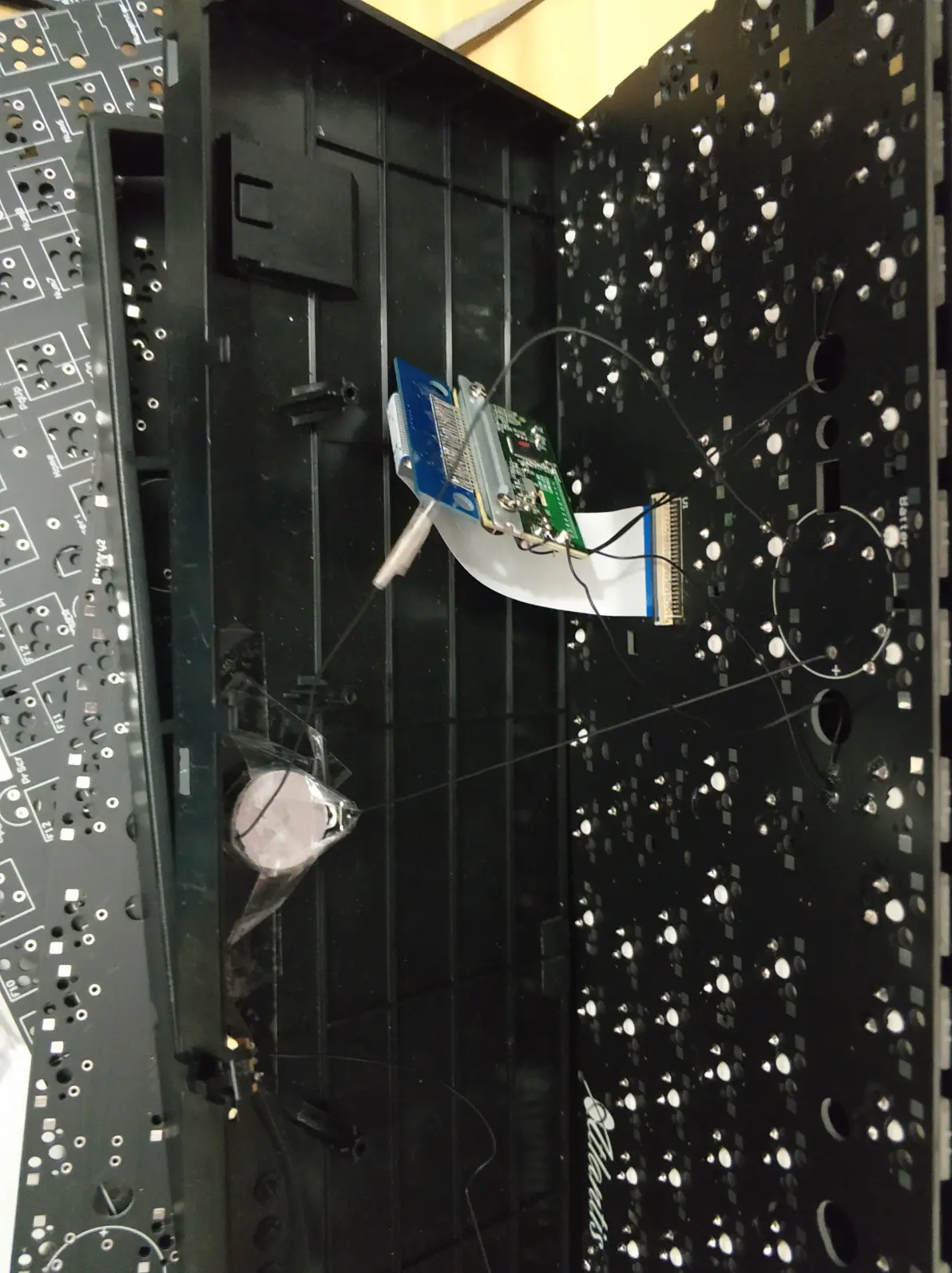

排线买短了，导致主控只能放在电池的位置，然后电池我就飞线到别的地方了，一共用了两个电池，另外一个电池没有拍到。因为是组装好才想起来拍图片的，所以一些细节没拍到

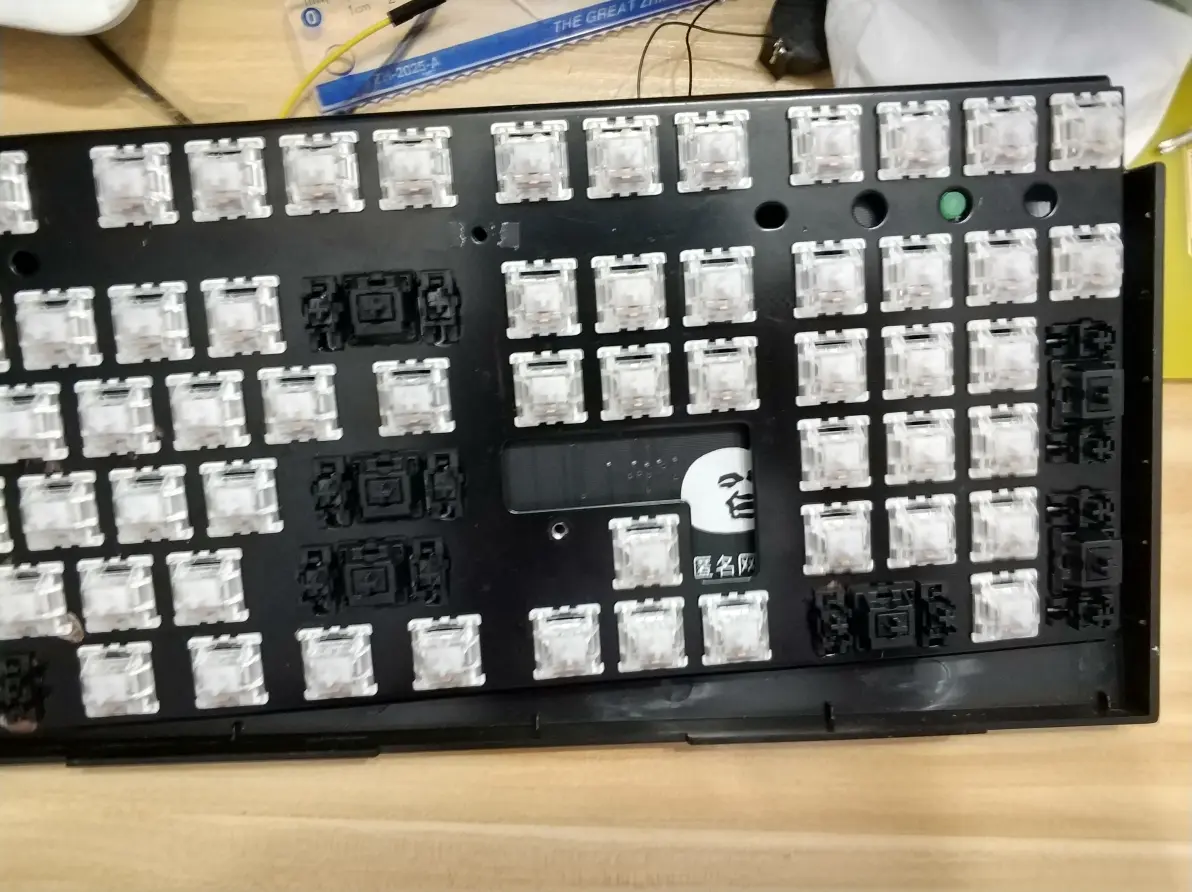

右上角那颗是大小写指示灯，卫星轴用了樱桃黑，怕白轴太轻弹不起来
出线孔变成了开关

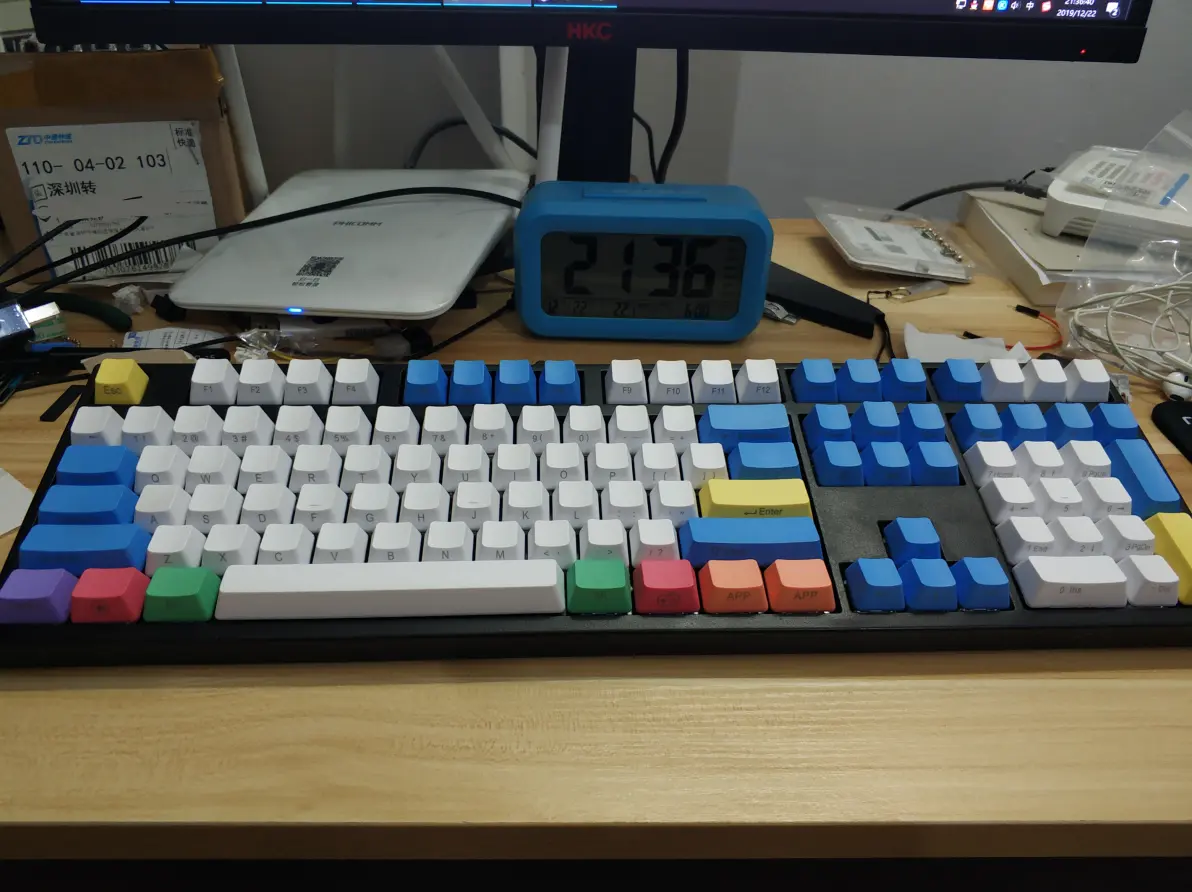

成品
