UG/NX造型设计：小米手环充电线还原

相信小米手环对大家来说应该都不陌生，今天就来给大家带来一期用UG做一个小米手环充电线模型的教程，步骤非常的简单，拉伸就完事了！

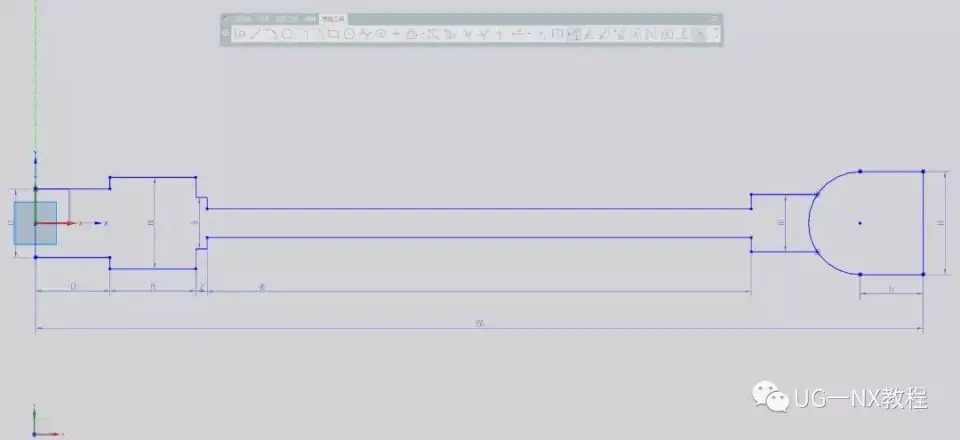

基础尺寸如下

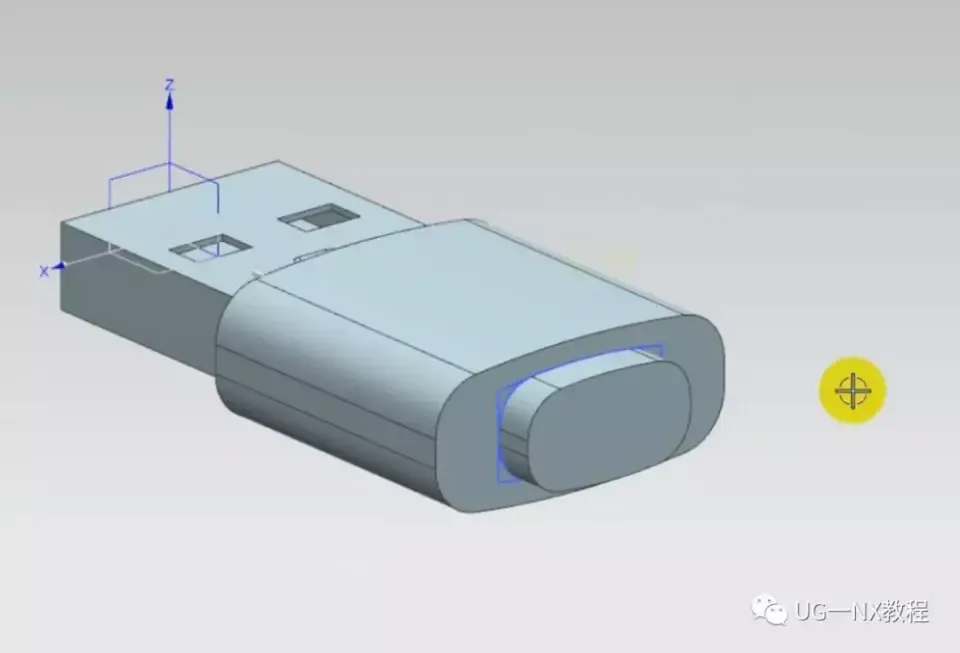

先做小米手环充电头的USB接口，首先草图绘制一个长方形，拉伸

这里使用拉伸求差做USB接口的固定扣

然后边倒圆处理一下

对USB接口进行抽壳0.3mm

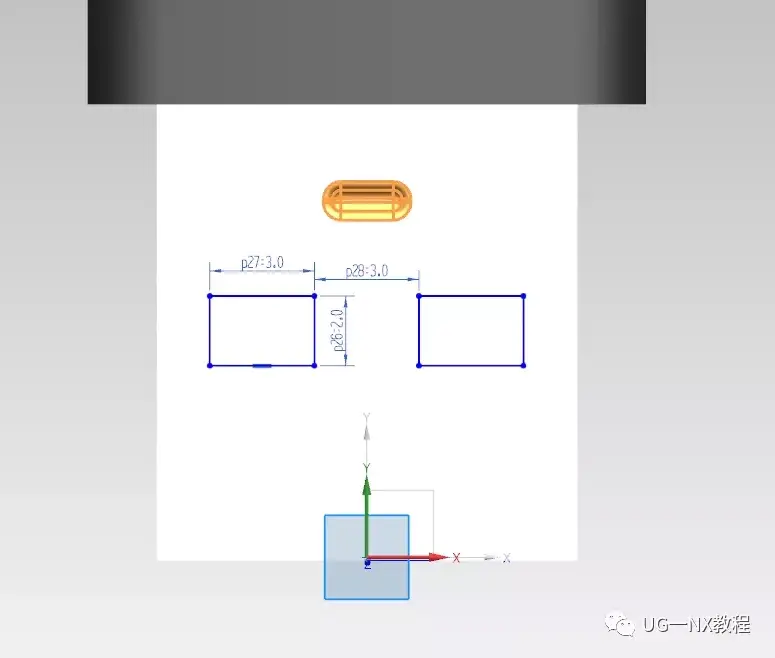

拉伸求差做出两个孔

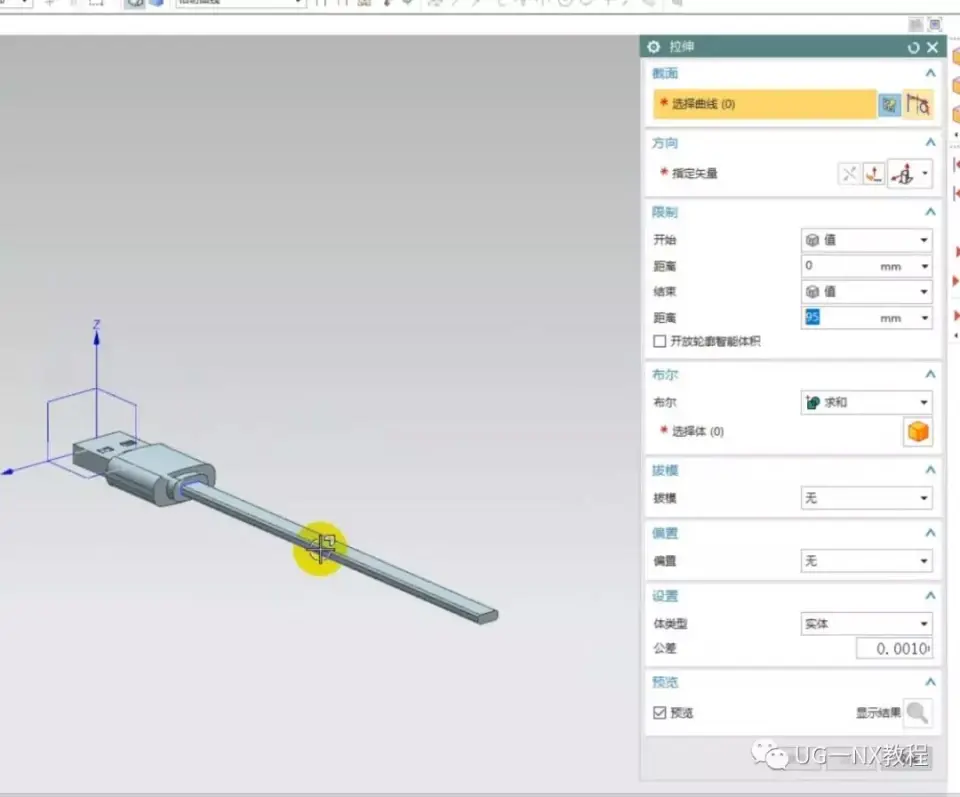

接下来就是疯狂拉伸做出充电器的铜线带。

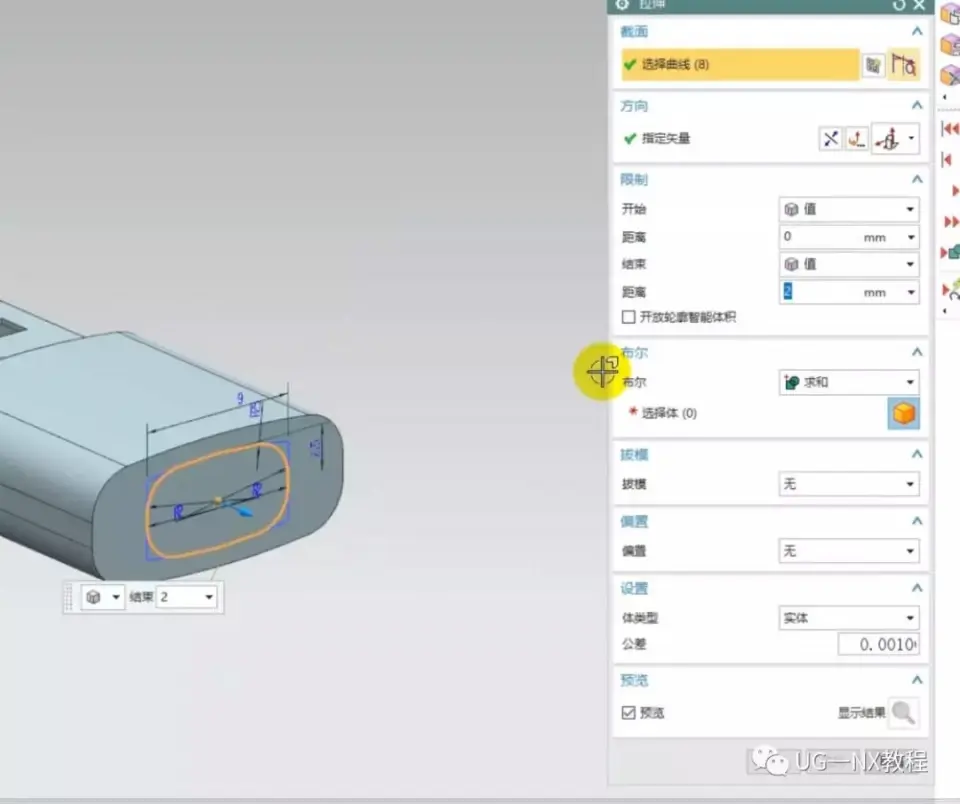

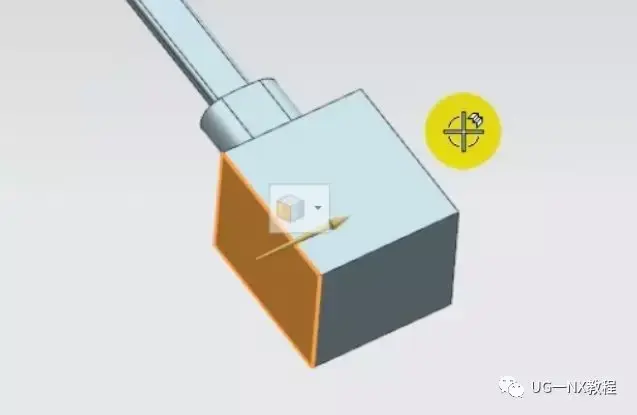

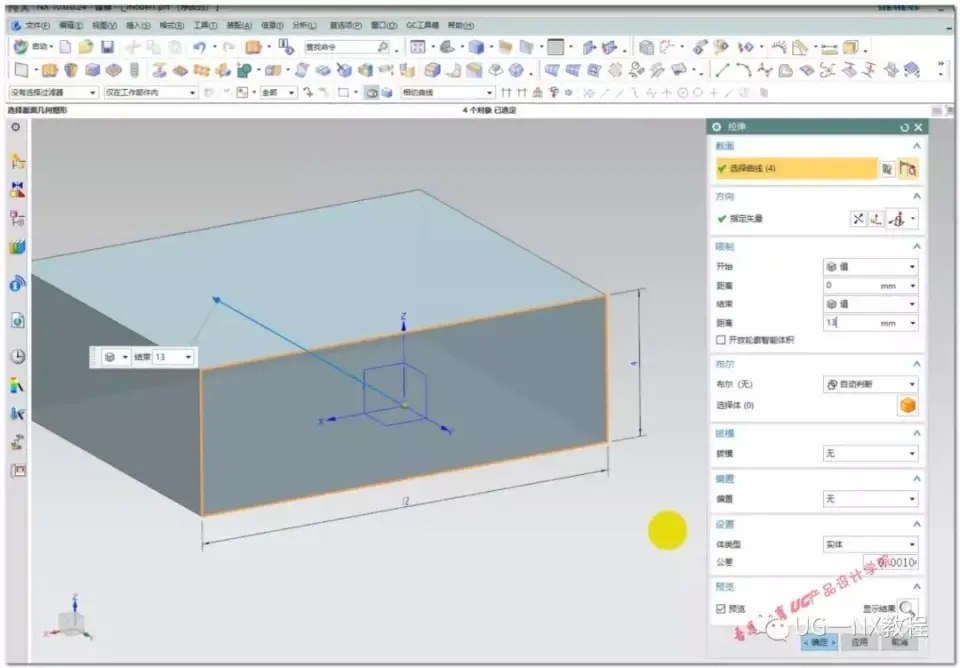

这里要做充电线的固定头，先拉伸做个长方体。

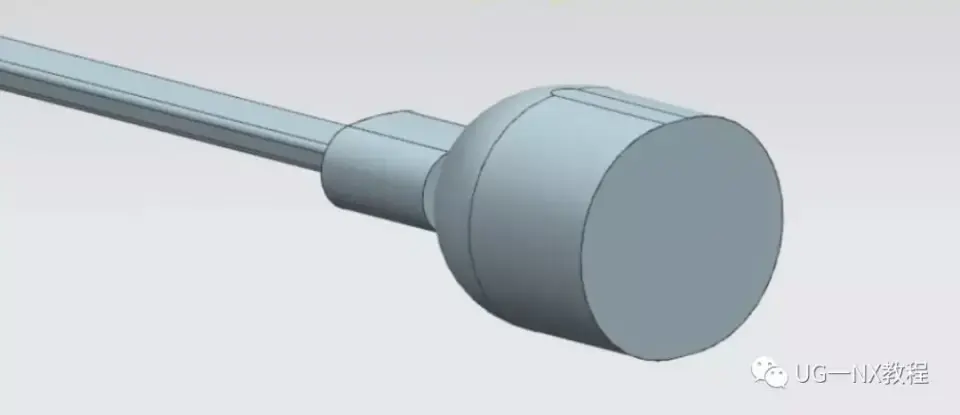

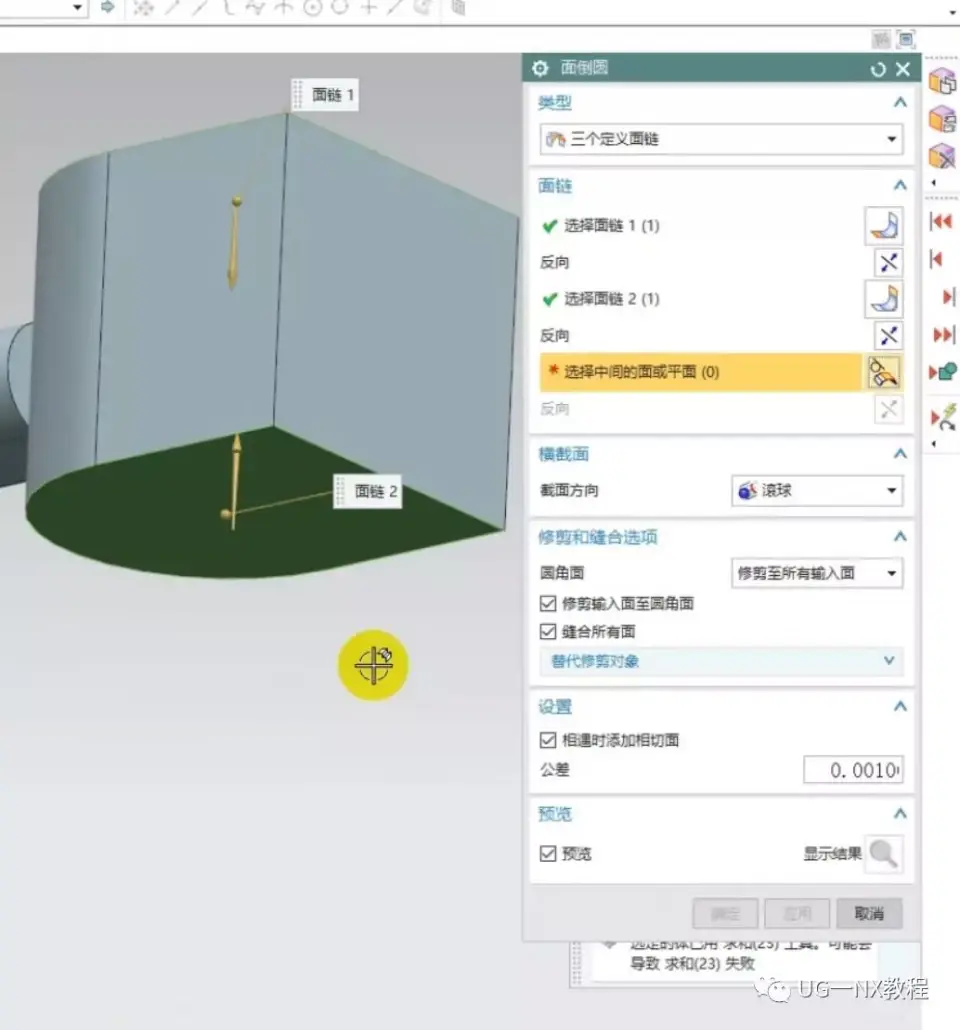

然后对USB接口端进行面倒圆处理

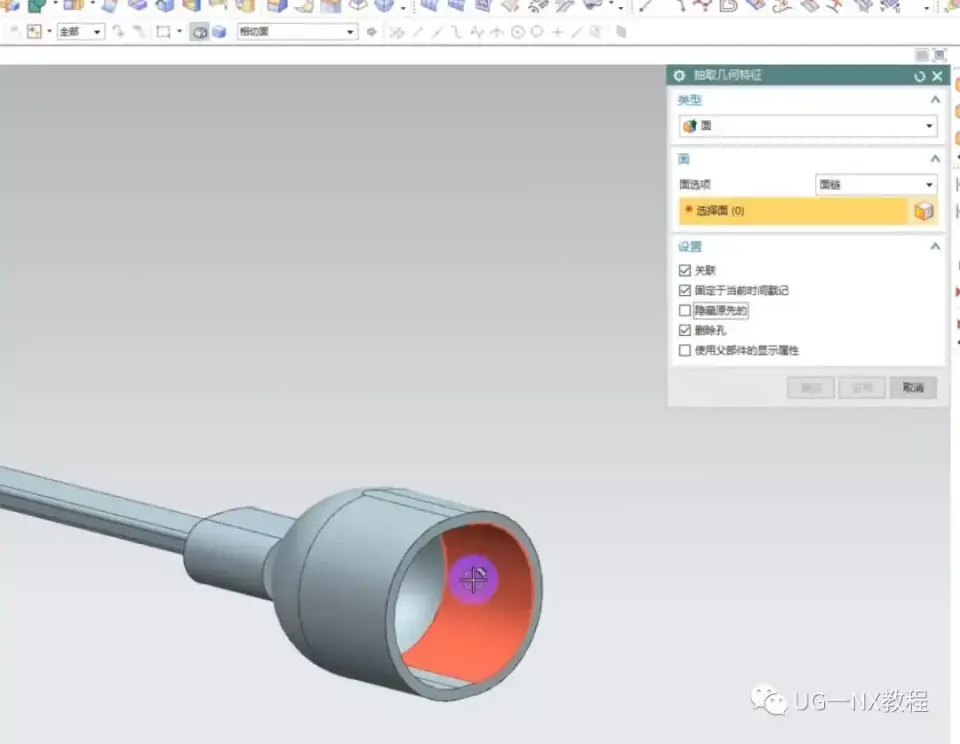

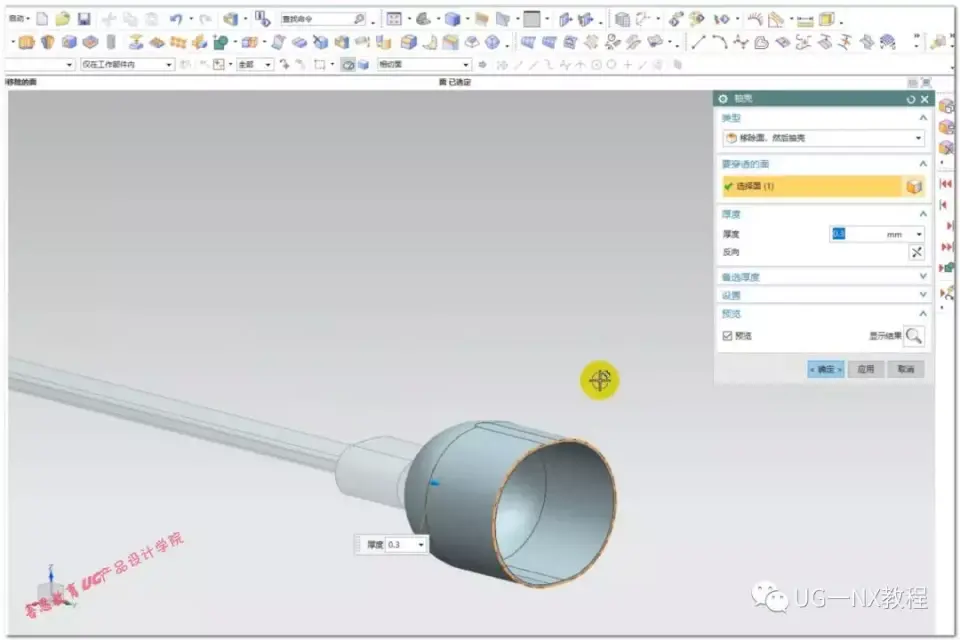

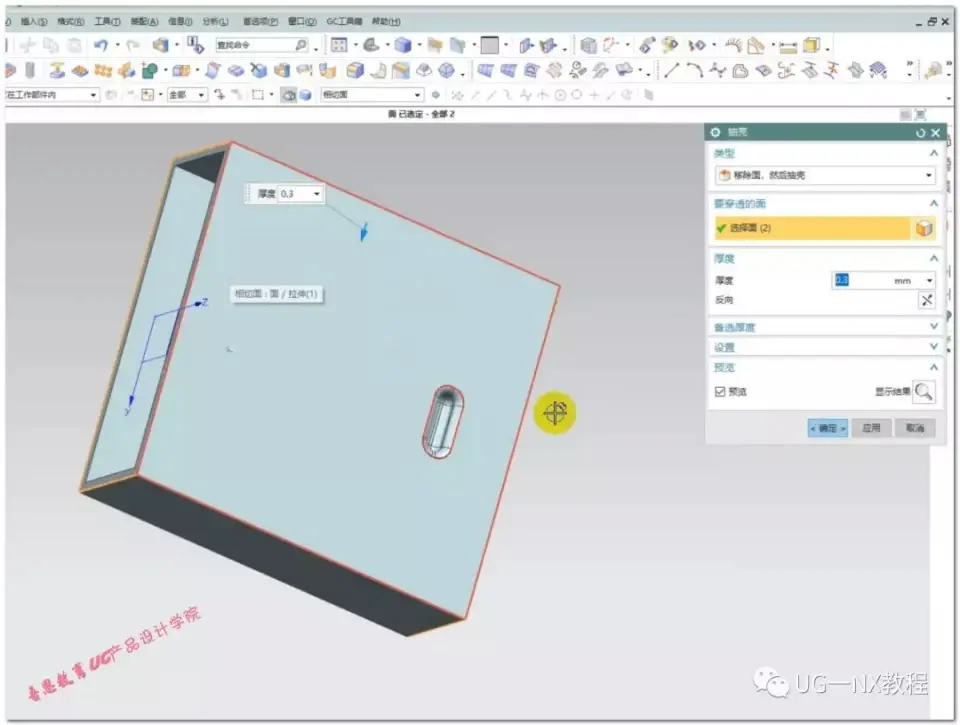

这里抽壳厚度0.3mm

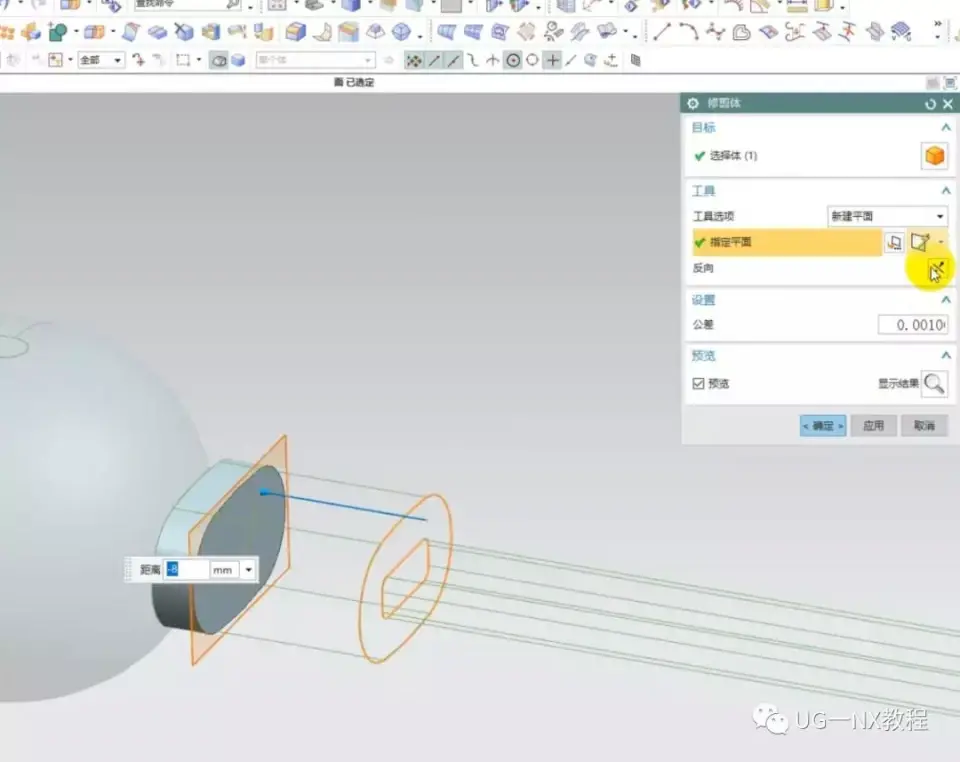

为了方便做曲线组，先用修剪体修剪下

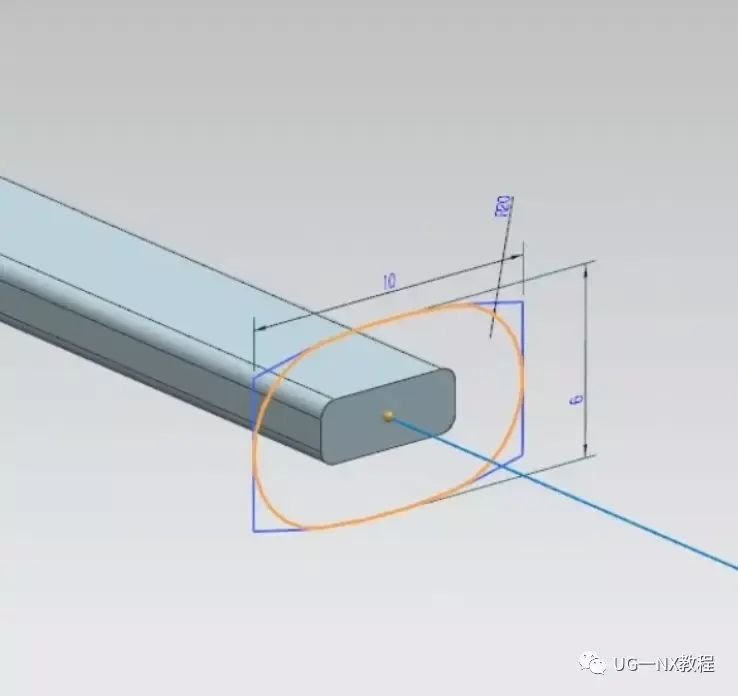

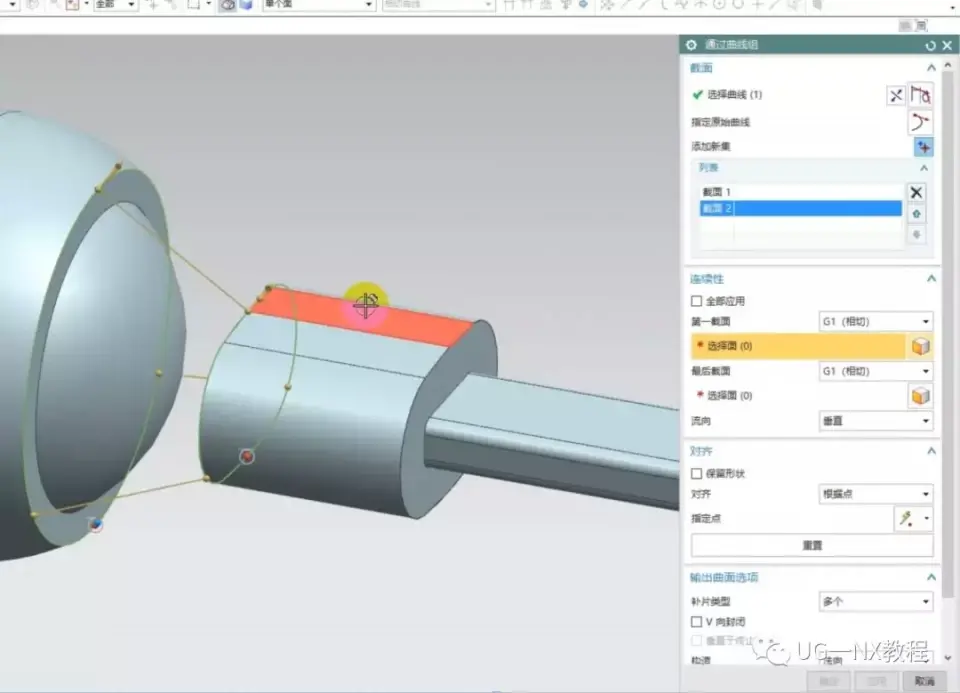

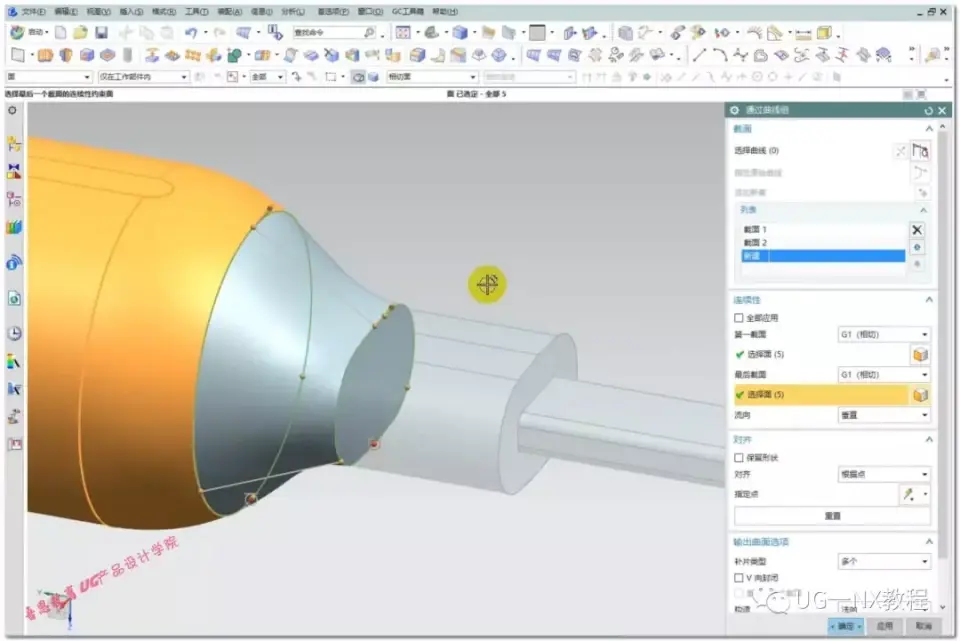

通过曲线组将两端光顺的连接好。

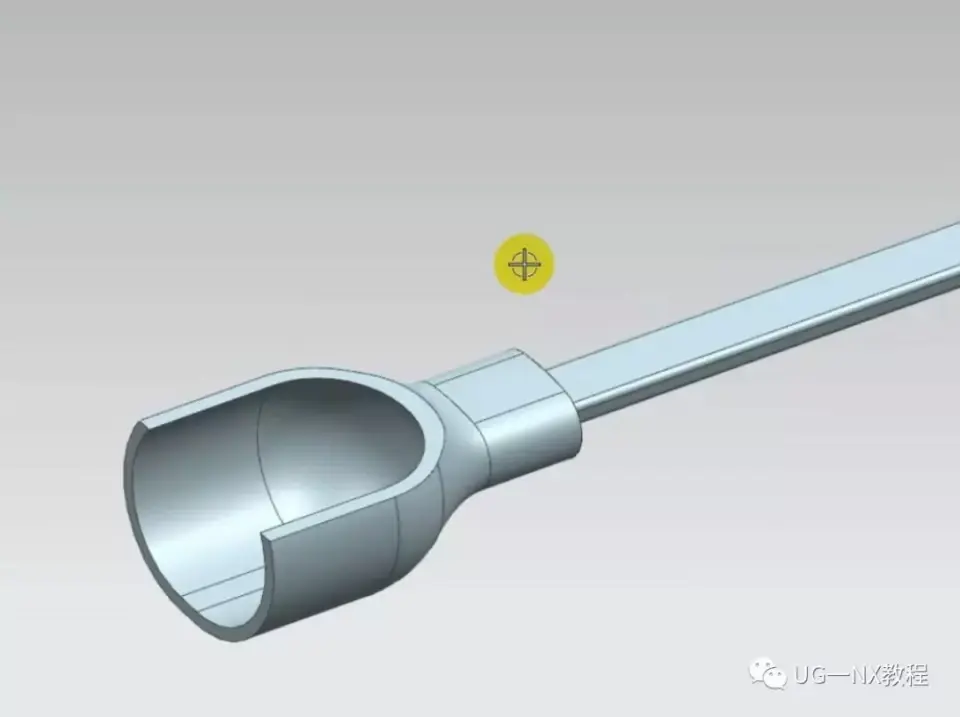

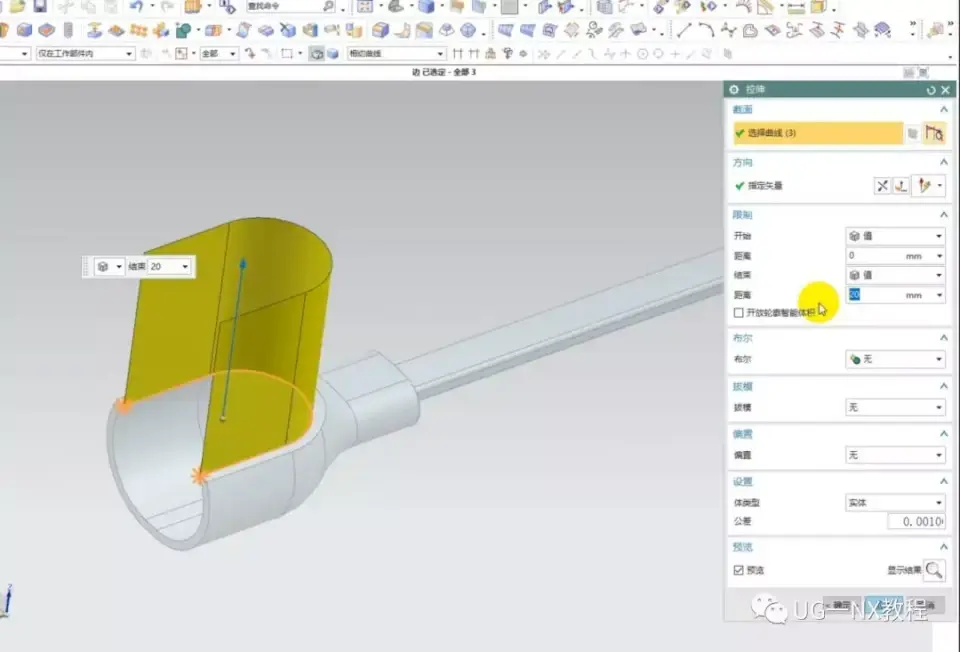

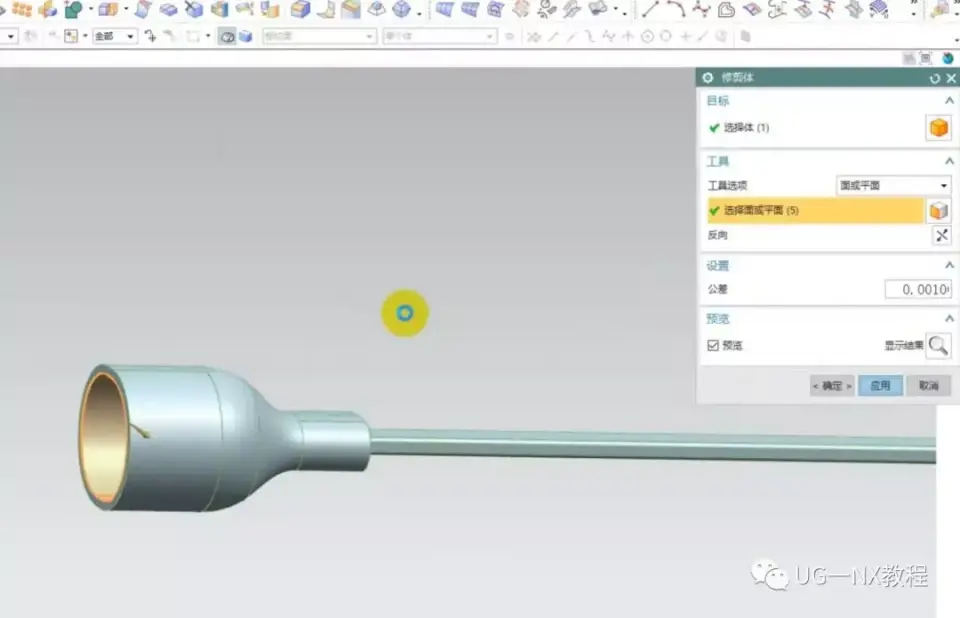

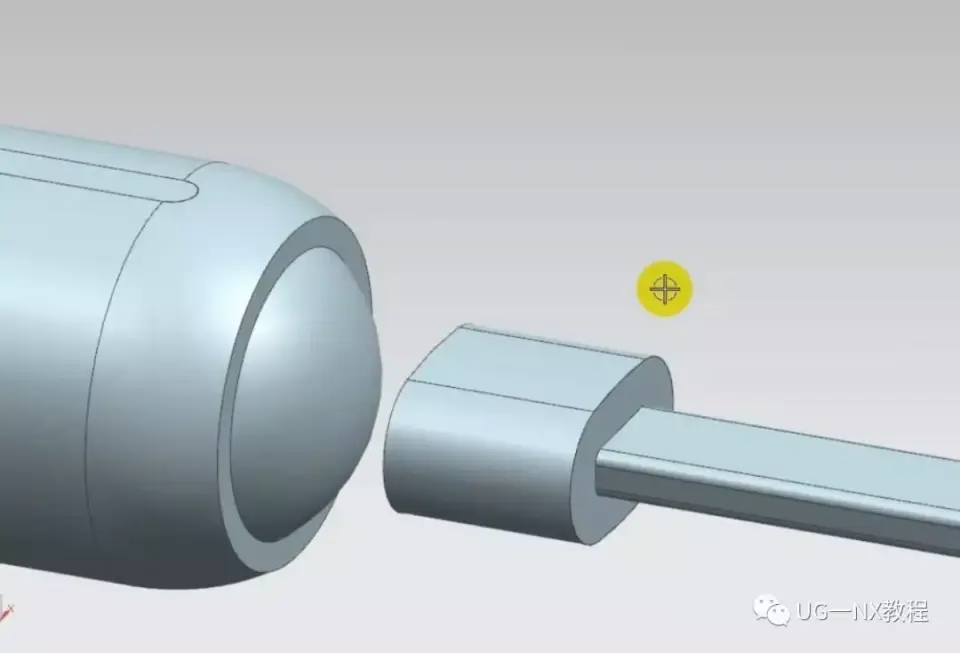

再用修剪体做出固定端开口

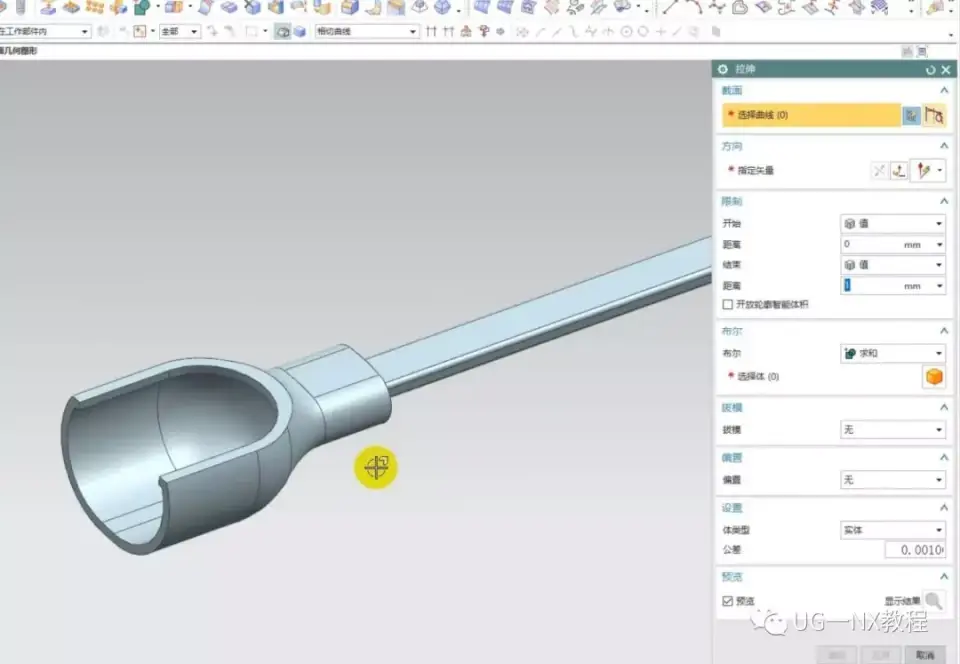

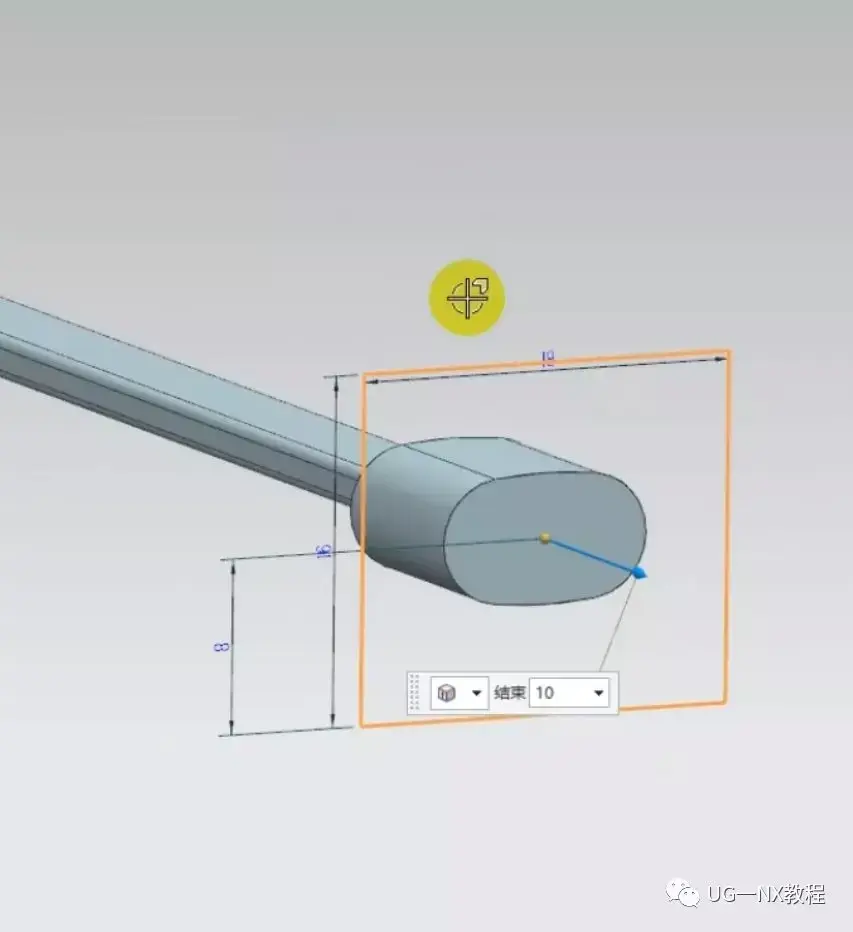

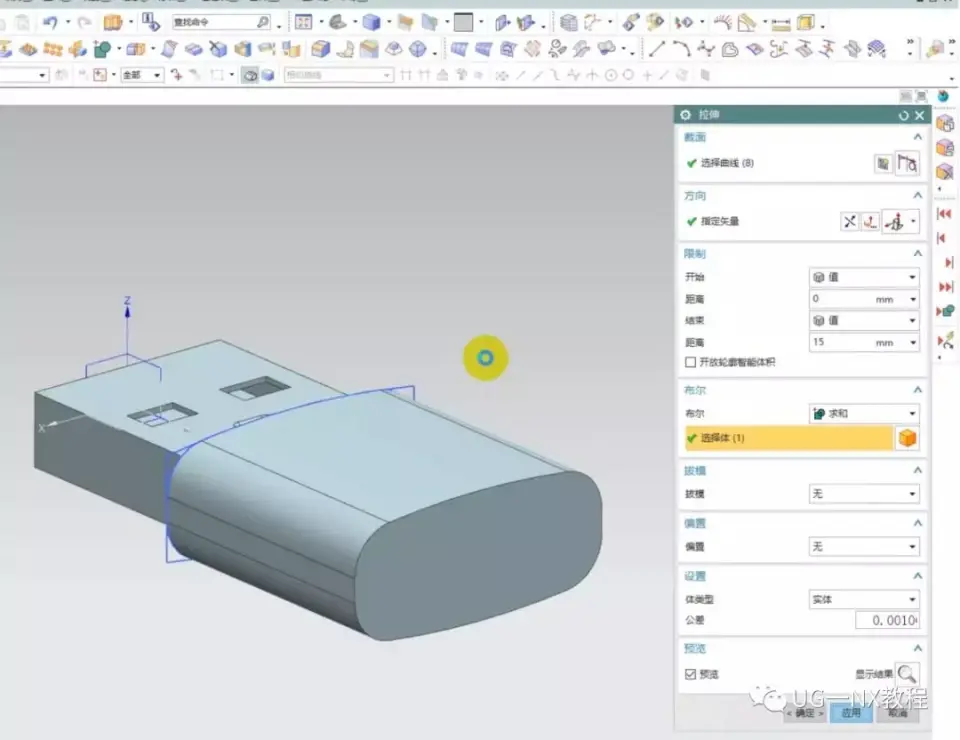

拉伸做出细节卡扣

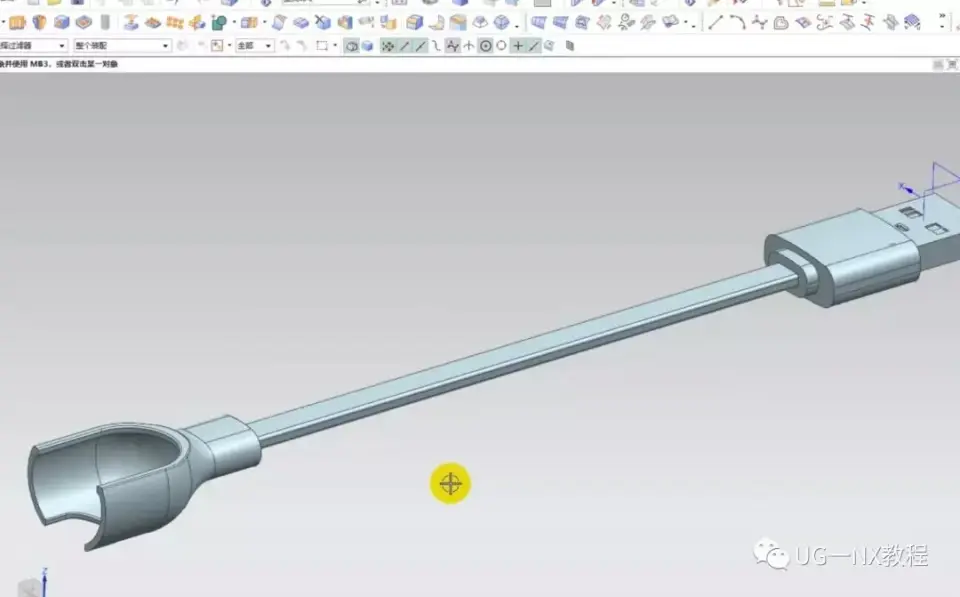

做到这一步就算是完成啦！

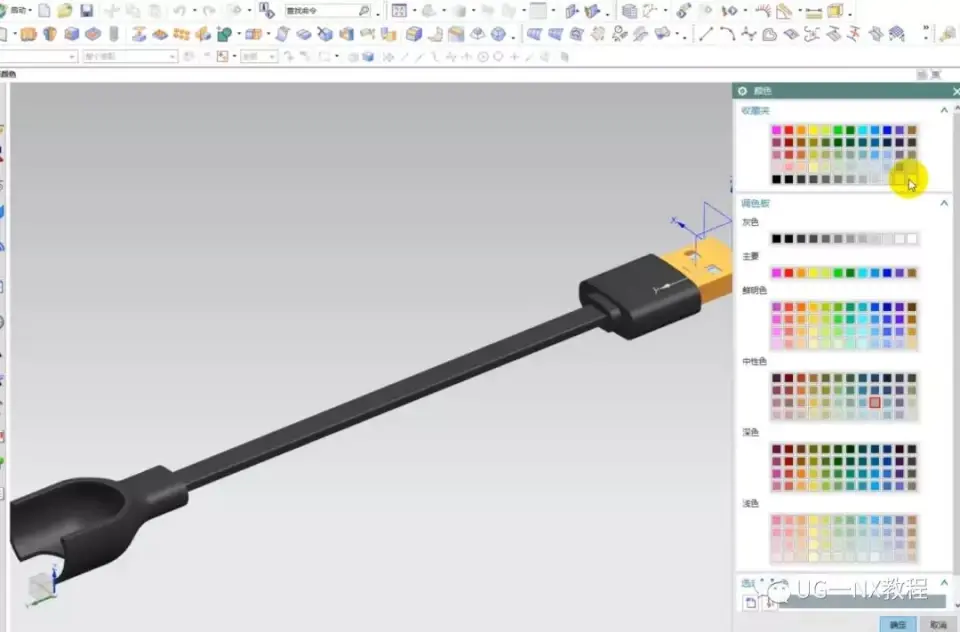

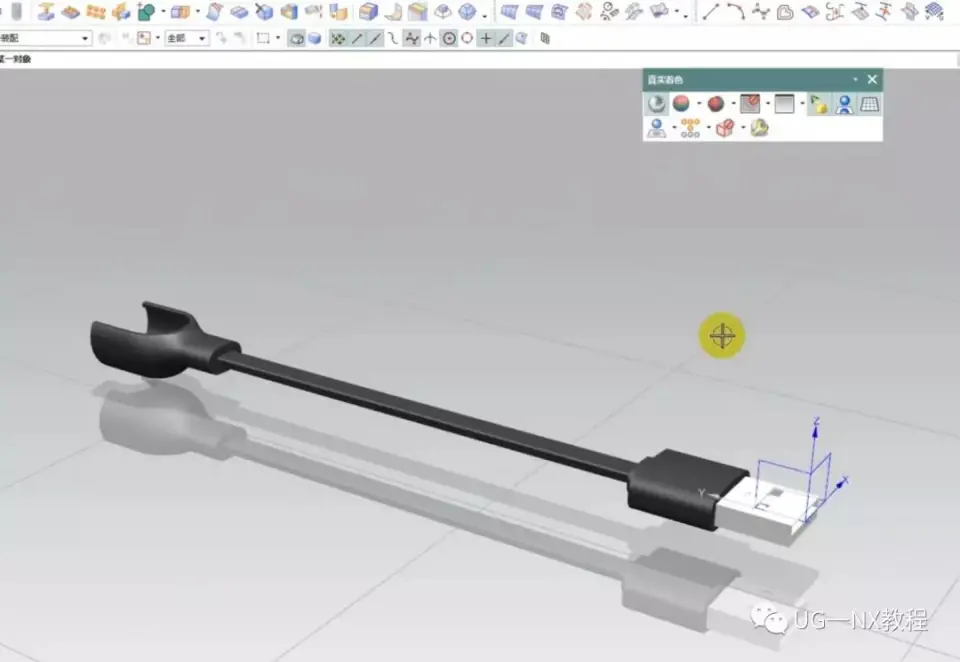

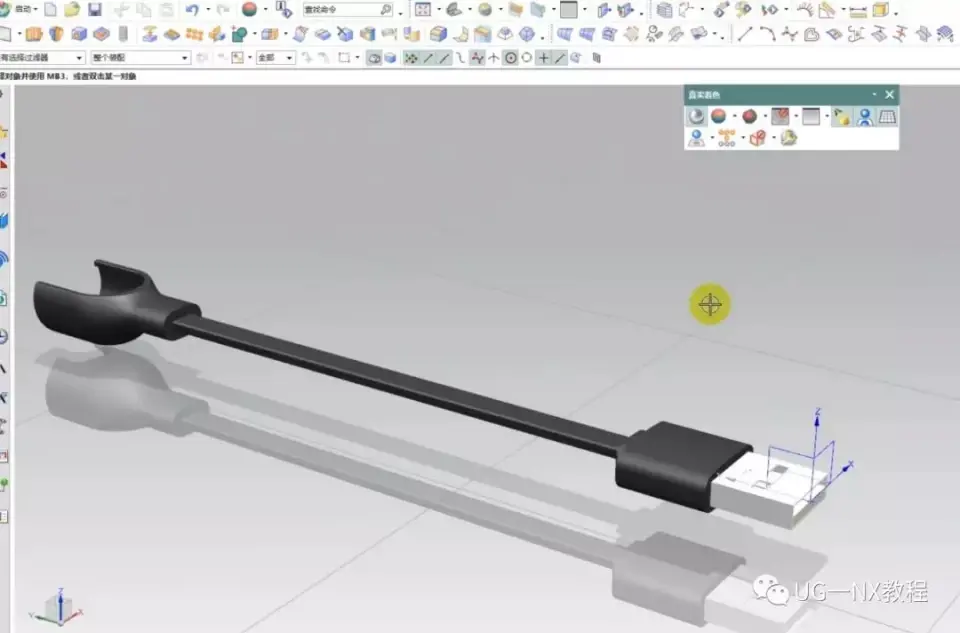

最后再改变一下表现的颜色，开启渲染和真实着色来看看效果吧！

怎么样？不知道各位小伙伴们学会了吗？来吾思，学好UG设计，掌握工厂核心科技
