提升犀牛建模精度的关键工具揭秘

犀牛作为一个设计常用软件，他不像SW、CATIA这些特征建模软件，一开始会觉着犀牛制作的模型不够精确，其实不然。犀牛不仅仅提供了强大的曲面功能，模型精度也是可以满足的，下面我为大家讲解常用的两个功能，让你的模型更加精准。

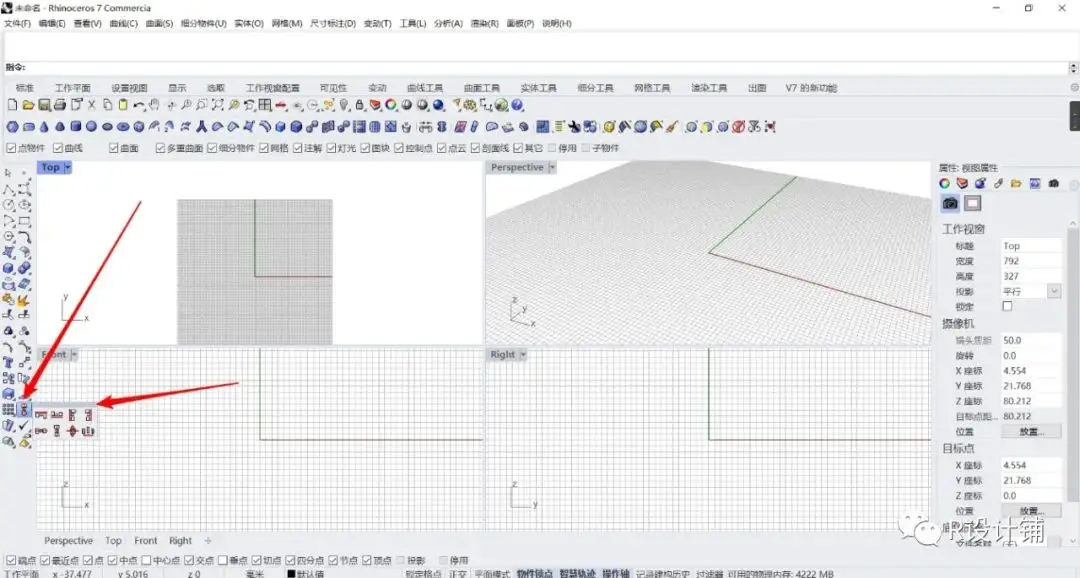

1.进入犀牛7，首先是常用的对齐工具，这是犀牛里面非常好用的一个工具，可以快速准确的对齐模型和背景图；

可以看到有八个对齐工具，这几个工具可以完全满足一般的需求。不仅可以直接输入数值对齐，还能够开启“物件锁点”进行捕捉点对齐；

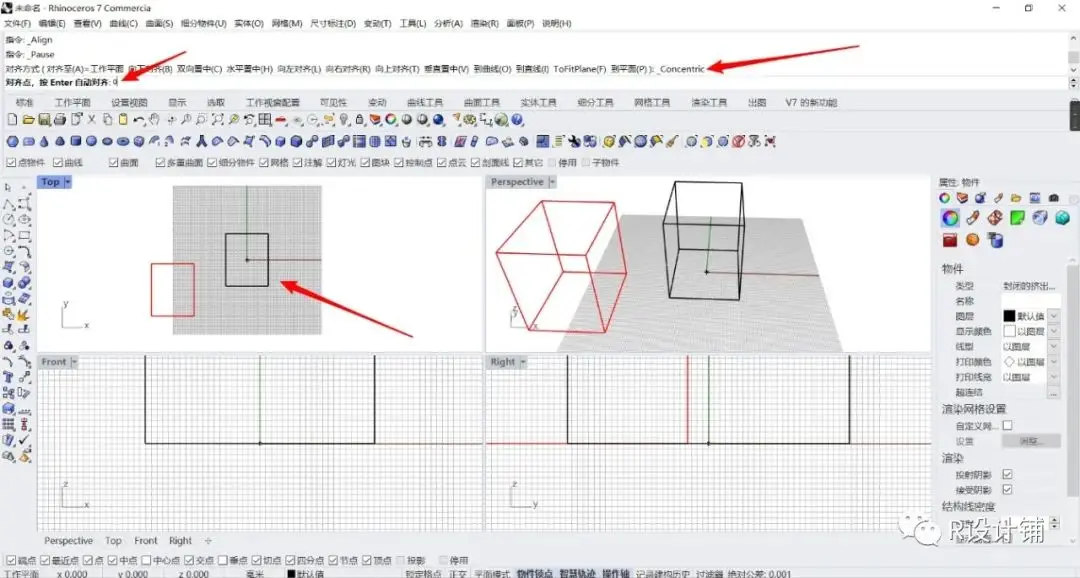

可以看到这里我用的是“双向置中”对齐，直接输入0后确定模型直接对齐至0点位置。（需要注意的是在不同的视图下的相对位置，灵活运用这些工具）

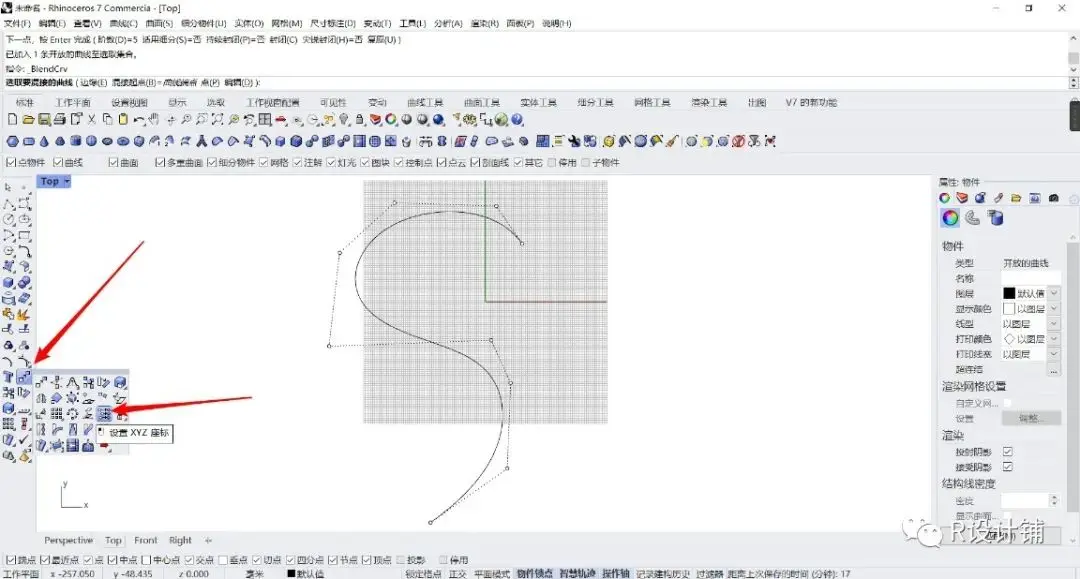

2.现在讲解另外一个对齐工具：设置XYZ坐标，犀牛里面线条是有曲率关系的，主要就是控制点来控制，所以这个工具是非常好用的，合理运用能够让你画出质量很好的曲面来。这个主要是用于对齐控制点的，上面所说的对齐工具对控制点是操作不了的，下面我为大家演示他的用法和注意点；

这里我们画条线打开控制点

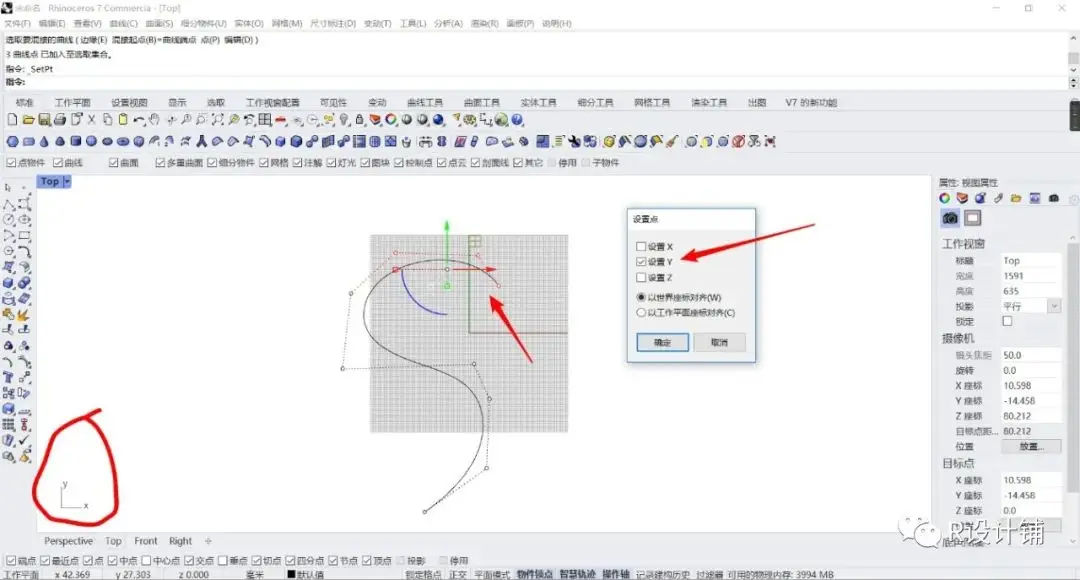

现在开始选择你想要对齐的控制点，然后选择这个工具，设置方向。这里我想在Y轴方向对齐，所以只选择一个Y轴。可以看到我画的这个圈，每个视图的左下角都有这个坐标系，这里我的控制点想在上下的位置对齐，可以看到这个坐标轴对应的就是Y轴，就用这种办法来分辨我们所需要的方向；

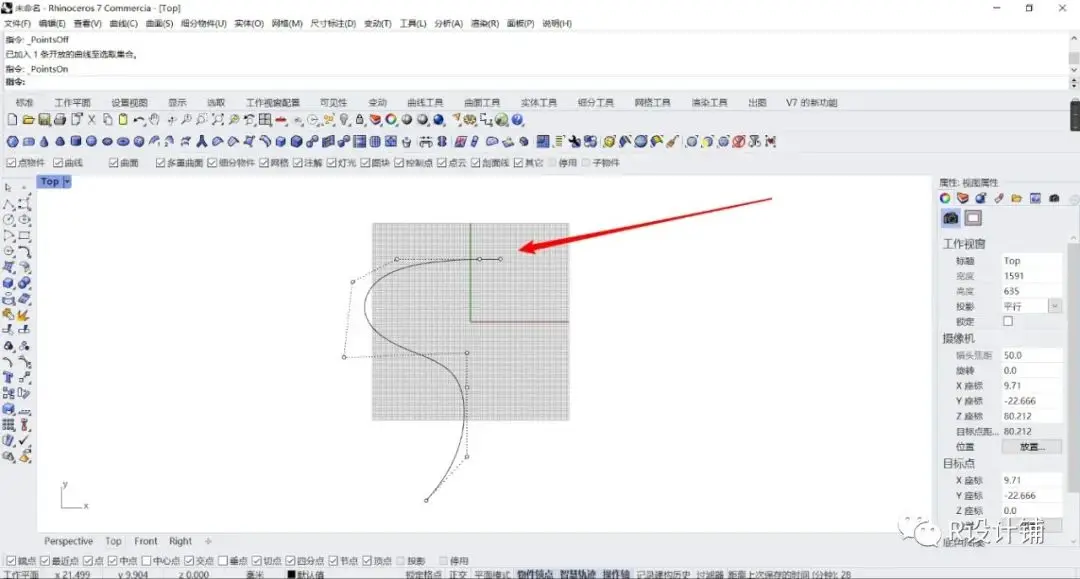

点击确定后就可以对齐了，可以看到这三个点已经在一个水平位置上了；

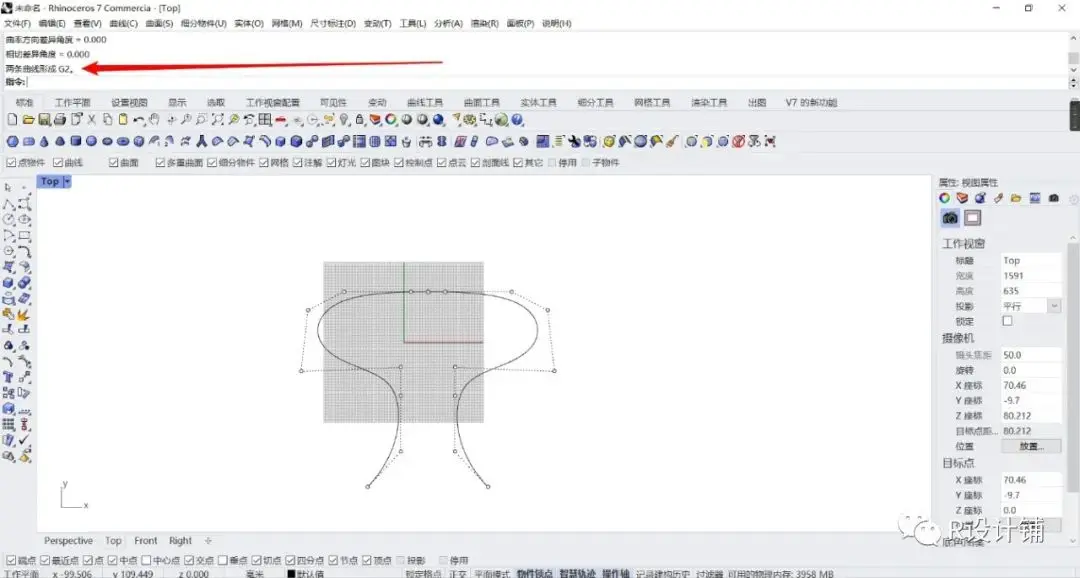

复制另一半，可以看到曲率关系达到了G2,这已经是一个很高的曲率关系了。有关曲率的知识，后续我会继续为大家讲解；
