标题栏属性参照 (AutoCAD Mechanical 工具集)
标题栏包含标题和标题栏数据。
标题栏标题
由于 AutoCAD Mechanical 工具集 以多种语言提供，而 AutoCAD Mechanical 工具集 所提供标题栏上的标题栏标题可作为可译文字字符串。因此，这些标题栏标题将自动翻译为用户正在使用的平台的语言。
自定义标题栏时，用户无需考虑可译文字字符串。可以直接键入所需的标题栏标题。
标题栏数据

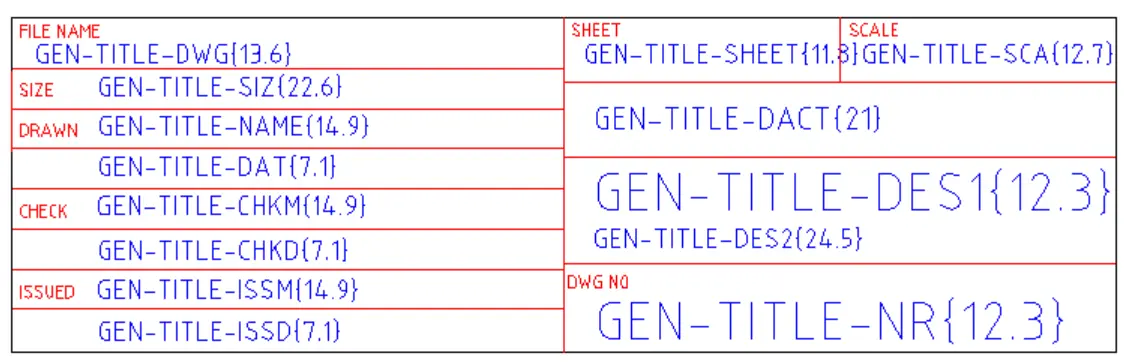

标题栏条目被作为属性。它们的格式通常为 GEN-TITLE-SOMENAME {12.3}，其中
- GEN-TITLE-SOMENAME 为属性名称。
- {12.3} 为定义的文字宽度与文字高度之比。例如，假设文字高度为 5 个单位，并且可用空间的宽度为 100 个单位。在该示例中，花括弧之间的值为 20。
标题栏属性包括：
| 属性 | 定义 |
|---|---|
| GEN-TITLE-APPM | 批准人 |
| GEN-TITLE-CHECKD | 审核日期 |
| GEN-TITLE-CHKM | 审核人 |
| GEN-TITLE-CTRN | 联系电话 |
| GEN-TITLE-DACT | 设计活动 |
| GEN-TITLE-DAT | 草图日期 |
| GEN-TITLE-DES1 | 工程图标题 |
| GEN-TITLE-DES2 | 工程图子标题 |
| GEN-TITLE-DWG | 文件名 |
| GEN-TITLE-FSCM | FSCM 编号 |
| GEN-TITLE-ISSD | 发行日期 |
| GEN-TITLE-ISSM | 发行方 |
| GEN-TITLE-MAT1 | 材料线 2 |
| GEN-TITLE-MAT2 | 材料线 1 |
| GEN-TITLE-NAME | 绘图人 |
| GEN-TITLE-NORM1 | 原料线 2 |
| GEN-TITLE-NORM2 | 原料线 1 |
| GEN-TITLE-NR | 工程图编号 |
| GEN-TITLE-PLOT | 出图日期 |
| GEN-TITLE-POSI | 项目编号 |
| GEN-TITLE-QTY | 数量 |
| GEN-TITLE-REV | 更改 |
| GEN-TITLE-SCA | 比例系数 |
| GEN-TITLE-SHEET | 图纸编号 |
| GEN-TITLE-SIZ | 大小 |
| GEN-TITLE-WT | 权值 |
| GEN-TITLE-TMASS | 图形边框内所有零件的总重 |
注： 系统会从与图形边框关联的“边框”BOM 表中提取该值。如果不存在边框 BOM 表，则该属性为空。
关于可译文字的附加信息
可译文字采用 Igenmsg“gentitis”68{22.7} 的形式，其中
- IgenMsg 调用语言转换器，指示它从多语言词典文件 (.mld) 中检索文字。
- gentitis 是多语言词典文件（多语言词典文件存储在 acadm/translator 文件夹中）的名称。
- 68 为要检索的文字的识别号。
- {22.7} 为定义的文字宽度与文字高度之比。例如，如果文字高度为 5 个单位，可用空间的宽度为 100 个单位，则花括号中应输入的值为 20。
