基于AutoCAD的数控编程工具NC_Manu_Tool最新版本V1.39介绍

程序设计：IBMInfo78@126.com(本人)

第一节：工具介绍

         在数控程序编制中针对实际问题，编制基于AutoCAD图形数控程序工具NC_Manu_Tool。它利用Auto CAD图 形准确、快速完成数控程序手工编制的工作。该程序针对Siemens 810D/840D、Fanuc系列数控系统的编程助手，利用AutoCAD图纸（当然，也可绘制图形“建模”）进行比例缩放和整体平移可以快速完成编程任务。

           相对于UG、S.W.、S.E.、Proe、Cimatron、MasterCAM等 CAM  软件，NC_Manu_Tool具有建模简单、快速，数控程序简洁等特点，适用于车间平面数控加工短、平、快的节奏。它在AutoCAD中绘制图形技术要求低、快速，让“杀鸡”不再用“牛刀”；并还可以利用加工经验，自行绘制优化的加工轨迹，生成能够超越CAM软件的切削路径；结合数年金属切削深度研究，能使加工效率和质量大幅度提升，趋近极致；让操作大师更加“大师”。

该程序短小、精干，具有以下功能，并在以后进行扩充：
一、预检查手工修改过的尺寸标注，并以紫色圆标注。判断是否需要修改图形，并确保图形1：1比例准确；
二、先按加工原点将图形整体平移到(0,0)，可添加辅助路径，依次选择直线、圆弧、整圆和点等AutoCAD对象，作为加工 轨迹 ，并能自动逻辑判断坐标起始、对象脱离判断等;
三、快速、准确生成车削、铣削G功能指令和点位数据；(G41/G42刀补手工添加）
四、高精度处理贝塞尔曲线Spline。以拟合点FitPoints坐标数组形式提供，也可转化为圆弧和直线段间接处理(详见后续内容)；

五、快速、准确生成数控点孔程序，处理点、圆弧、整圆对象；
六、能够进行三维全线框仿真、多彩进给F显示、并能够重排序号和程序、坐标精简等；

七、最高精度处理钻孔坐标，能够超越圆光栅精度，实现圆周孔的“理论”均分；

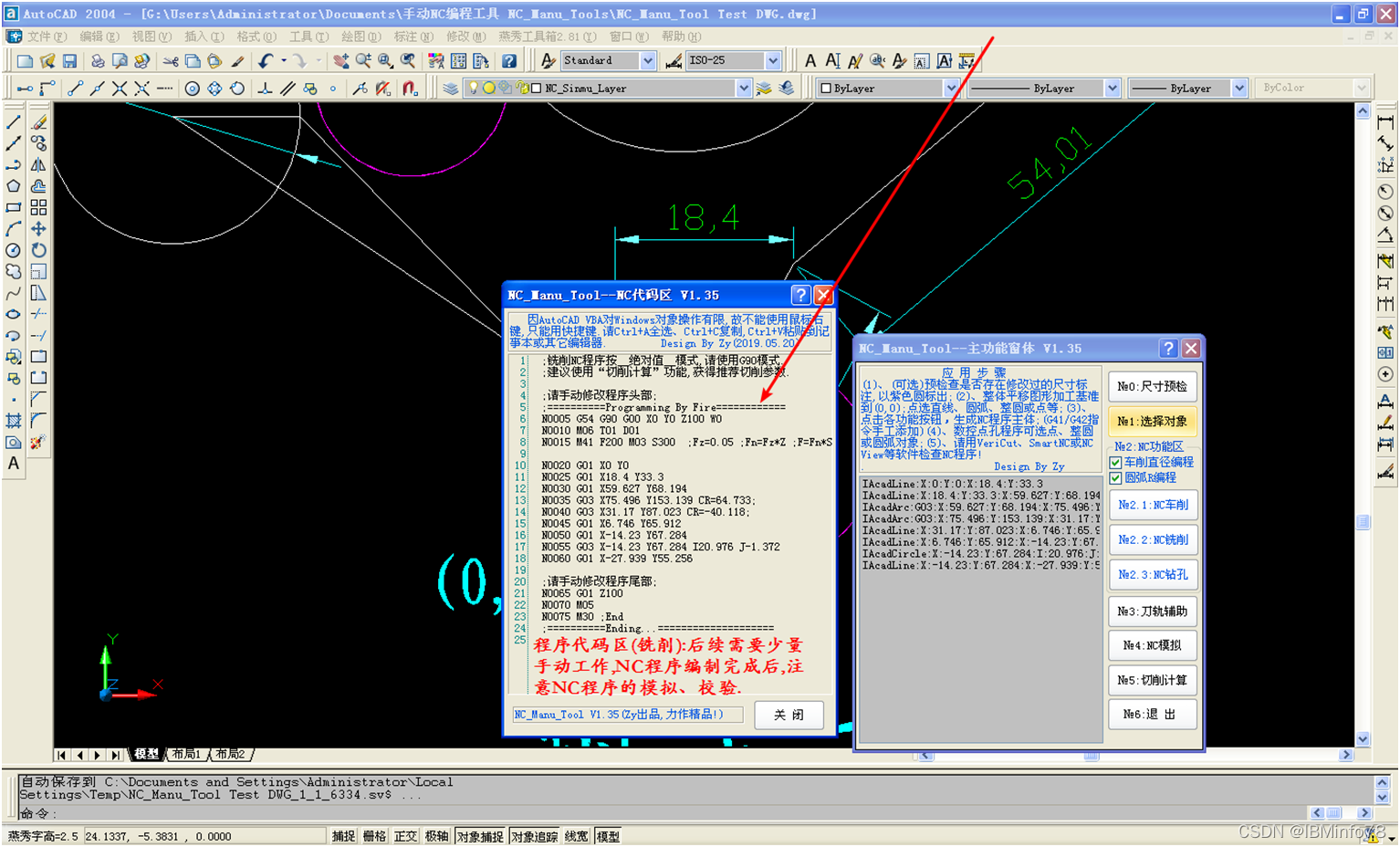

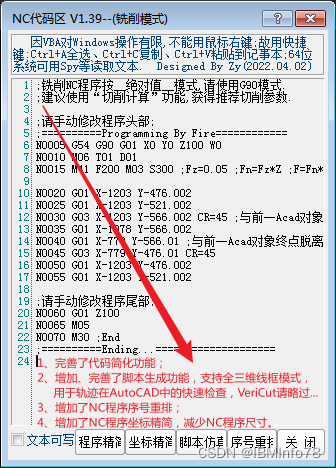

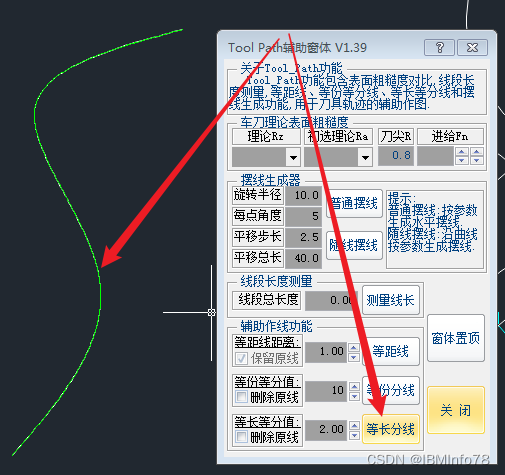

八、刀具轨迹辅助功能：1、模型精确计算理论Rz、Ra,让参数不再盲目；2、辅助生成摆线；3、高精确处理贝塞尔曲线Spline及椭
