CAD教程：中望3D拉伸命令实现实体联动技巧

中望3D是一款功能非常强大的 cad/CAM软件，熟练掌握中望3D的功能，能让我们充分感受到设计的乐趣。今天我就和大家分享一下如何使用中望3D的拉伸命令来实现实体间的联动更新。

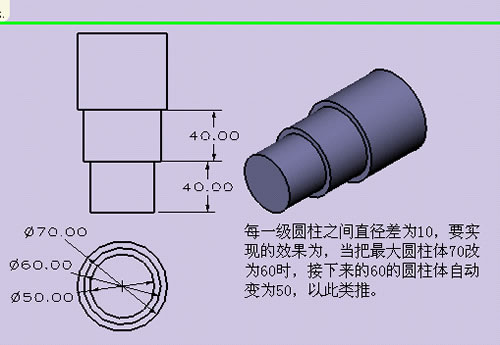

　　产品设计是一个从无到有的过程，在概念设计阶段，设计者需要不断的调整产品参数，以获得比较理想的设计方案，并最终形成产品。而产品的特征之间，往往存在一定的尺寸关系，如下图所示，这是一个轴的雏形，最大的部分直径为70，接下来是60，50，每一级之间的直径差恒定为10。如果在后期设计时，发现当初确定的最外围部分的直径过大或过小时，需要对其进行调整。而调整最大尺寸之后，如何保证另外两个尺寸也实现联动，并自动更新呢，这里，我们要用到中望3D的拉伸命令，来实现这个效果。

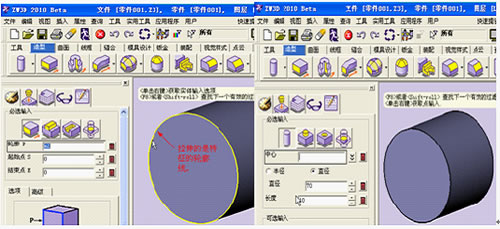

　　首先说一下中望3D拉伸命令的特性，与Inventor执行拉伸命令时，拉伸的默认特征是面不同的是，中望3D执行拉伸命令时，其拉伸特征为实体轮廓（当然，中望3D还可以对其它对象进行拉伸，比如草图，曲线列表，在这里不详述）。下图所展示的是中望3D的拉伸命令，可以选择实体的边作为拉伸对象。

左图：中望3D拉伸命令右图：生成实体

　　第一步，在XZ平面画一直径为70的圆柱，在这里，我们选择中望3D提供的“圆柱体”直接创建命令，生成如上图所示实体。

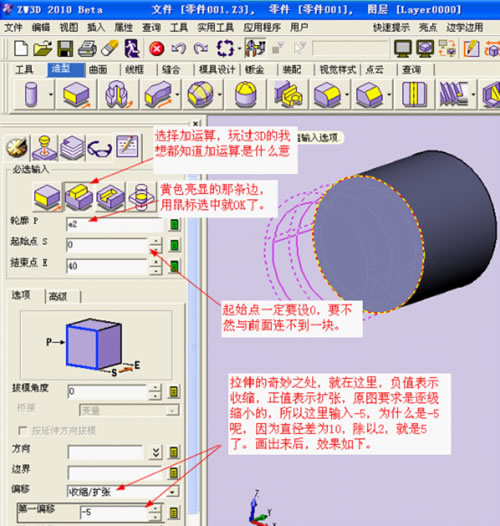

　　第二步，执行拉伸命令，拉伸参数按下图所示，选择上一步所生成的圆柱体的边。选择这条边后，中望3D默认将接下来的圆柱的直径与这条边关联起来。在拉伸的“收缩与扩张”参数处设置相应数值，拉伸所生成的圆柱直径，将以这边条为基准，自动向里或向外偏移。

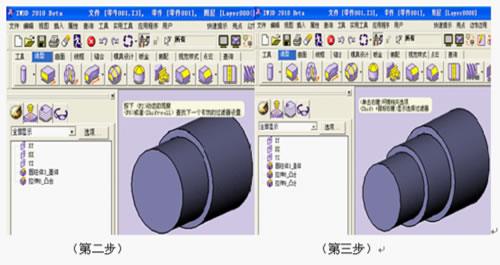

第三步，用同样的方法，再实现如下图所示效果。

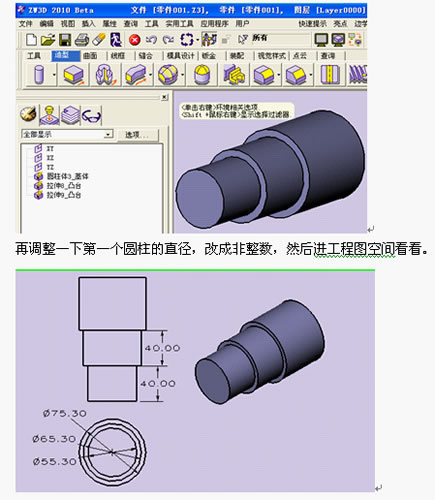

　　第四步，为了验证这三个圆柱之间，是否实现了我们所要求的联动，我们将最先生成的那个圆柱体，直径改为60，如果联动成功，那么另外两个会自动将直径递减，产品外观形状依然不变，保持三级轴。如果联动不成功，则最终结果是三级轴变二级轴（因为之前的尺寸是70-60-50，如果将第一个改为60，而没有尺寸联动的话，则是60-60-50，一个二级轴）。试试看先。改为60，看看效果。
