AutoCAD拉伸命令深度解析

CAD关于拉伸命令

拉伸(STRETCH)命令是一个很简单又很特殊的命令，说简单，是因为它的操作和选项很简单，说特殊，是因为这个命令选择对象的方式和其他命令不同。

其他命令选择对象要么选择整个图形进行操作，要么选择图形要编辑的部分，而拉伸命令不仅可以选择整个图形操作，也可以单击图形要编辑的部分，不同的选择会有不同的效果。

拉伸用作移动命令（选择整个对象）

输入拉伸命令“S”，按enter键，或直接单击“拉伸”功能

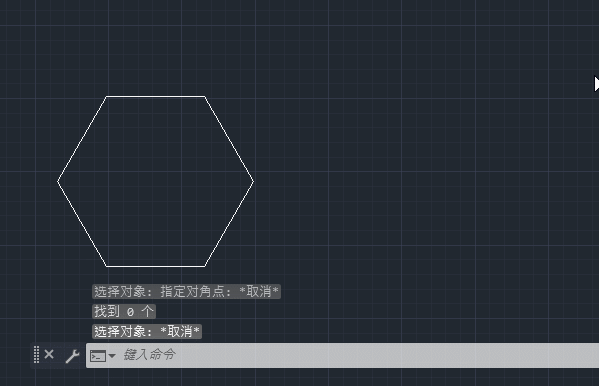

这时我们全选对象，按enter键，命令栏提示我们需指定一个基点，我们选择图形上的任意一个基点，朝任意方向移动，按enter结束拉伸，这时拉伸命令相

当于移动命令。完整操作步骤参考图如下：

对对象不同位置进行拉伸（选择对象部分位置）

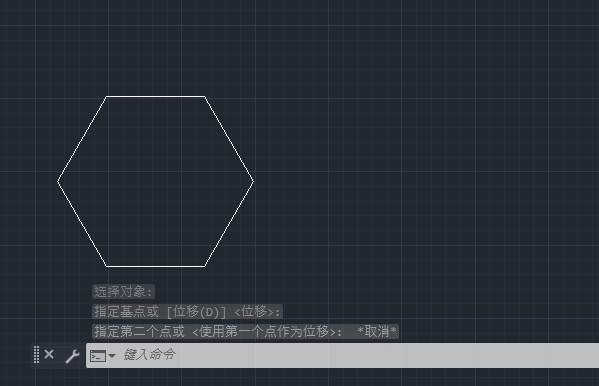

1.输入拉伸命令“s”，按enter键，选择对象时，绿色的选框只选中对象的一小部分

2.选中后，在按enter键，指定一个基点，这时候我们可以看到对象明显的是被我们拉长了。完整操作步骤参考图如下：
