【分型技巧】陈老师教你如何选择产品分型线与模具分型面

一· 概念

分型线是各分型块的边界线：

1. 分型块：前模仁，后模仁，行位块

2. 各分型块有相交于产品面的边界线，称为分型线

先明确分型线，再考虑分型面

模具中能取出制品或者流道凝料的可分离的接触面叫分型面

二· 分型面的设计注意事项

1. 台阶分型面做斜度：1.5~5度

2. 封胶位大于5，

3. 一定要有一个平面作为其他面的基准

4. 注意不对称的分型面承受注射压力的平衡

三· 分型面的选择

1.分型面是注塑过程中取出产品或者流道凝料的模具接合面；决定模具的结构形式的一个重要因素，它与模具的整体结构，浇注系统的设计，塑件的脱模昨模具的制造工艺有关。

2.分型面的选择原则：

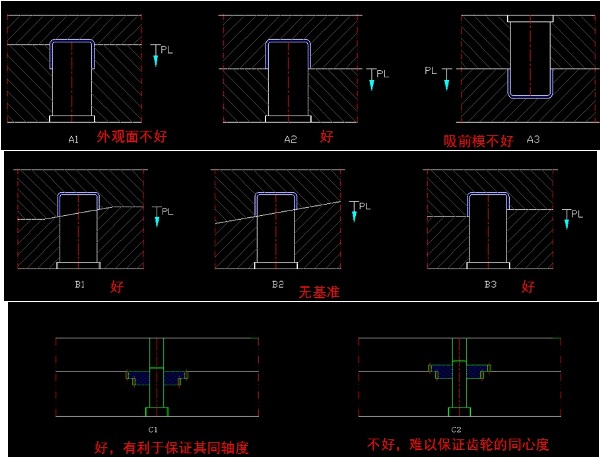

a.塑件外型最大轮廓，否则产品就取不出

b.有利于塑件的顺利脱模，防止吸前模（图A）

c.有利于保证塑件的精度要求（图C）

d.满足产品的外观质量要求（图C）

e.便于模具的加工制造（图D）

f.有利于排气

注：除上面的注意点和原则外还要尽量简化模具的结构，优化加工工艺，当上述的原则不可同时满足时，抓住主要的方面。
