陈老师模具结构讲解：气辅模具实例

微信回复20150427即可下载；

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…
对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

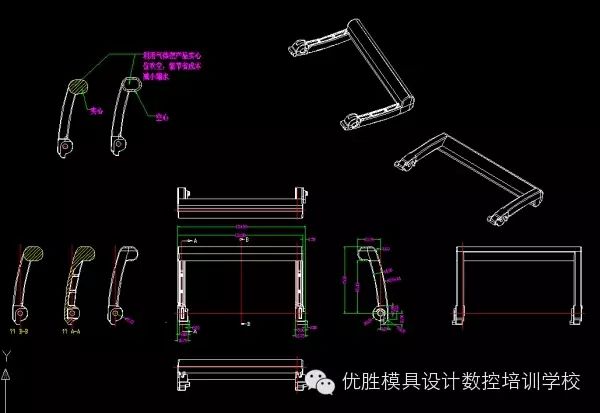

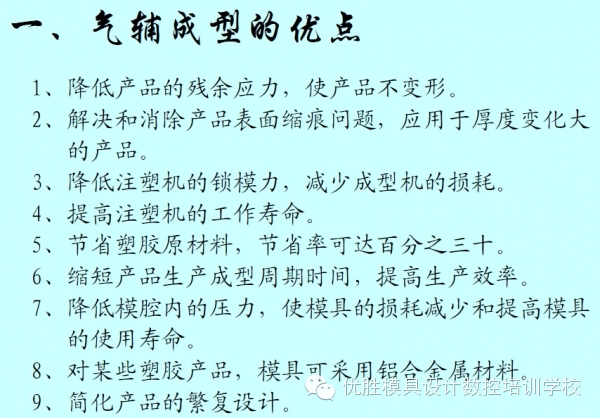

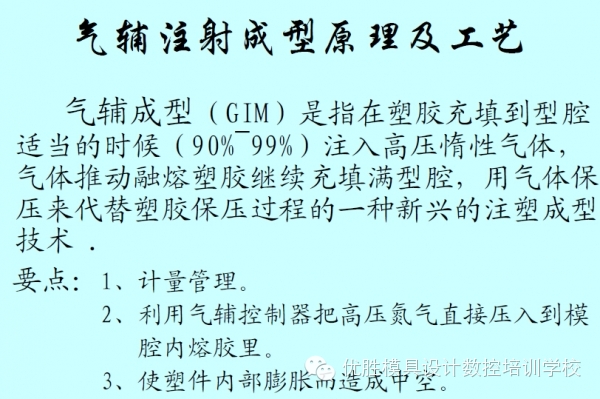

适用范围：胶厚超过4MM时，容易出现过大的缩水，影响产品的外形，使用氮气吹空产品，确保产品外形

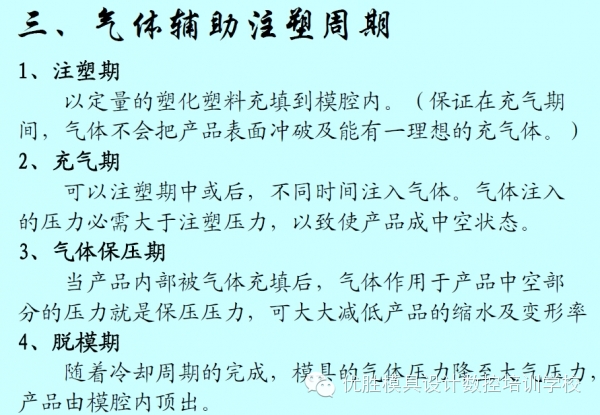

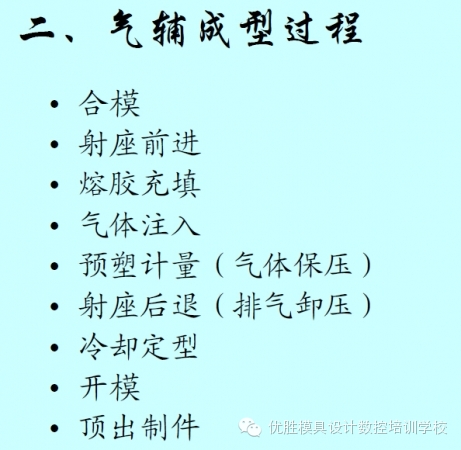

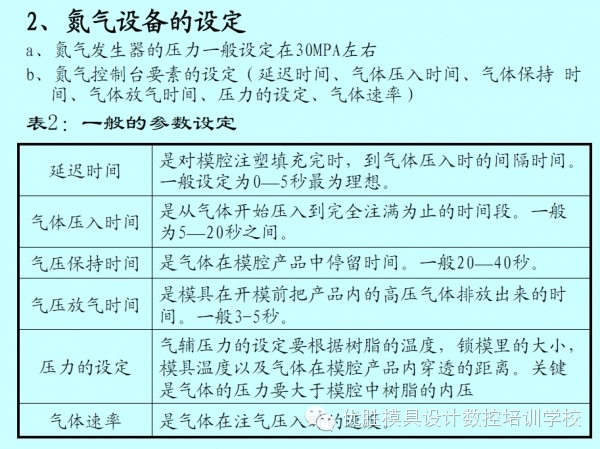

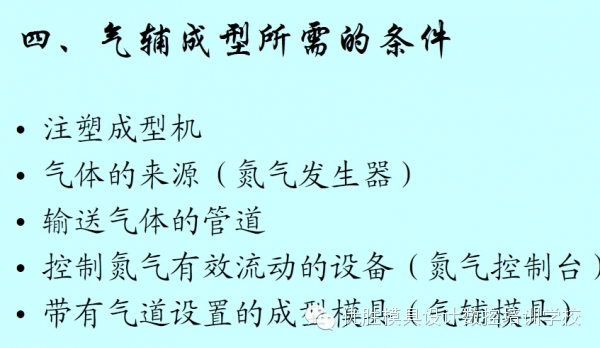

工作原理：充气过程是这样的，进胶时，充胶到整个型腔的90%-95%时，开始充氮气，氮气气压应该大于注塑机的背压，一般30MPA左右，氮气替代注塑机保压，保压20-30约秒之后，油缸拉气针后退，氮气卸压3-5秒.

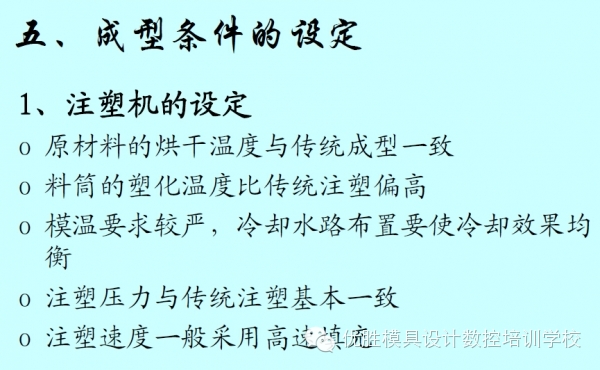

设计注意事项

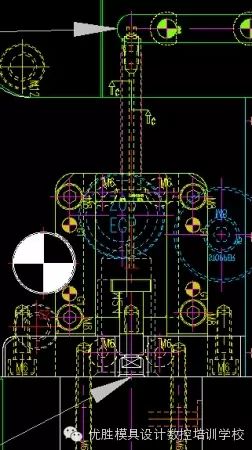

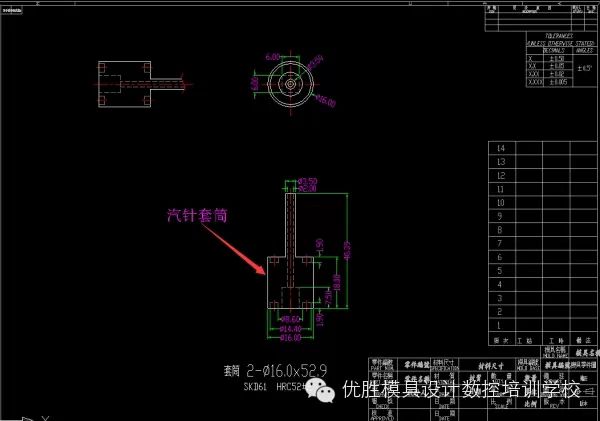

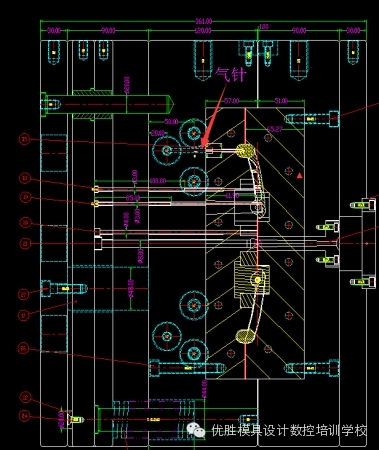

1：如图第一套，从产品的底面充气，可以直接镶入气针

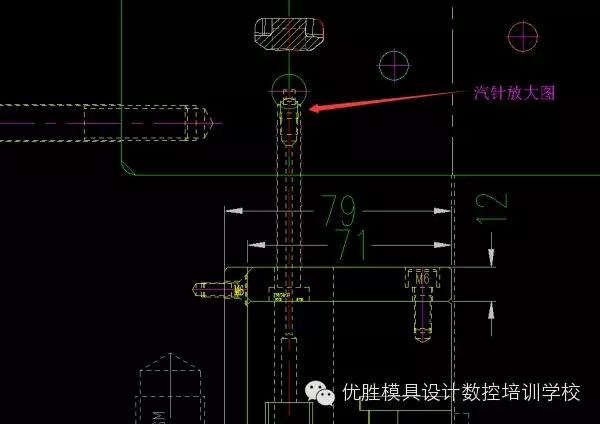

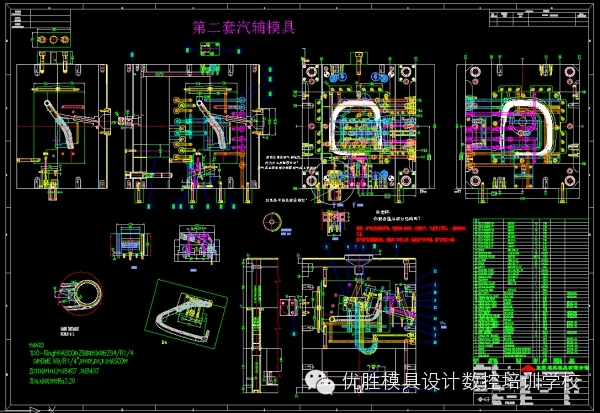

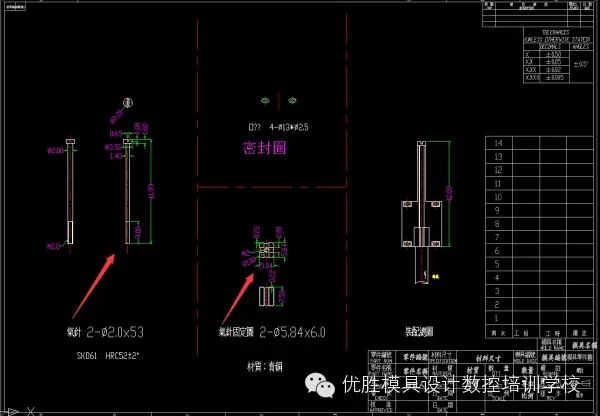

2：如图第二套，从产品的侧面进胶，成型之后，用油缸把气针抽出
