CAD填充失效解决：边界检测与孤岛处理方案

绘制图纸时，使用填充命令却发现无效，令人困扰。为了解决这一问题，php小编新一特此介绍一个简单易行的命令，帮助大家轻松解决填充无效的难题。

1、区域没有封闭：放大图形检查线段连接处是否留有缺口，通过直线延伸把缺口堵上。

2、比例设置的问题：比例过大或过小，不适合填充的区域。可以将填充的比例重新设置一下。

4、关闭了实体填充：在软件【选项】设置中将【实体填充】功能打开即可。

了解了原因之后就是解决方法：

方法一：

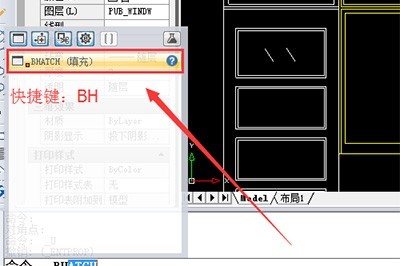

激活【BH】命令,调出【图案填充和渐变色】编辑器对话框。

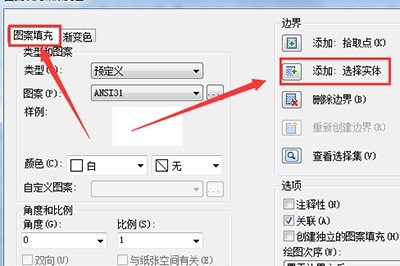

在【图案填充】板块，选择【边界】功能区。找到【添加：选择实体】按钮。然后鼠标选中我们需要进行填充的图块，右击【确定】即可。

方法二：

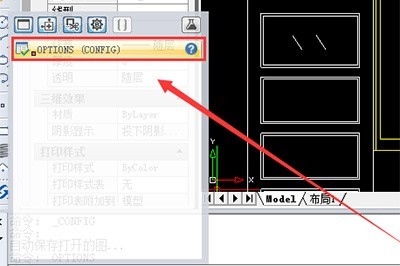

在CAD命令行，输入【OPTIONS】命令，按Enter回车键确认执行。

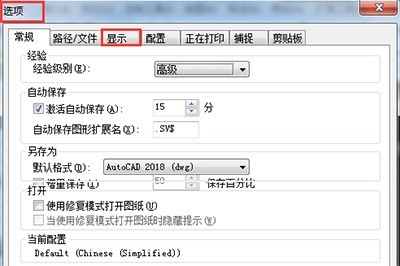

系统自动弹出【选项】对话框，此时切换到第三个选项卡【显示】对话框，勾选【应用实体填充】复选框。然后点击【确定】按钮完成设置。

方法三：

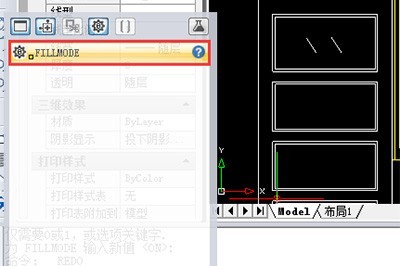

软件命令行输入【FILLMODE】命令，按Enter回车键确认执行该命令。

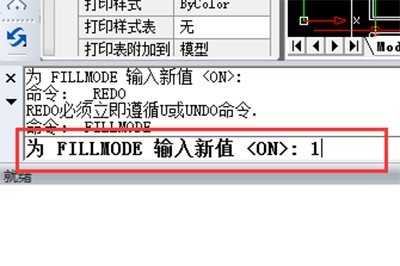

我们看到命令行出现系统提示： 输入 FILLMODE 的新值 : 用户此时输入【1】，按回车键确认即可完成。

以上就是迅捷CAD编辑器制图填充无效怎么办_一个命令解决的详细内容，更多请关注php中文网其它相关文章！
