creo4.0同一视图上产生多个局部剖视图是经常用到的知识，今天我们就来简单介绍一下，请看下文详细介绍。

查看详情

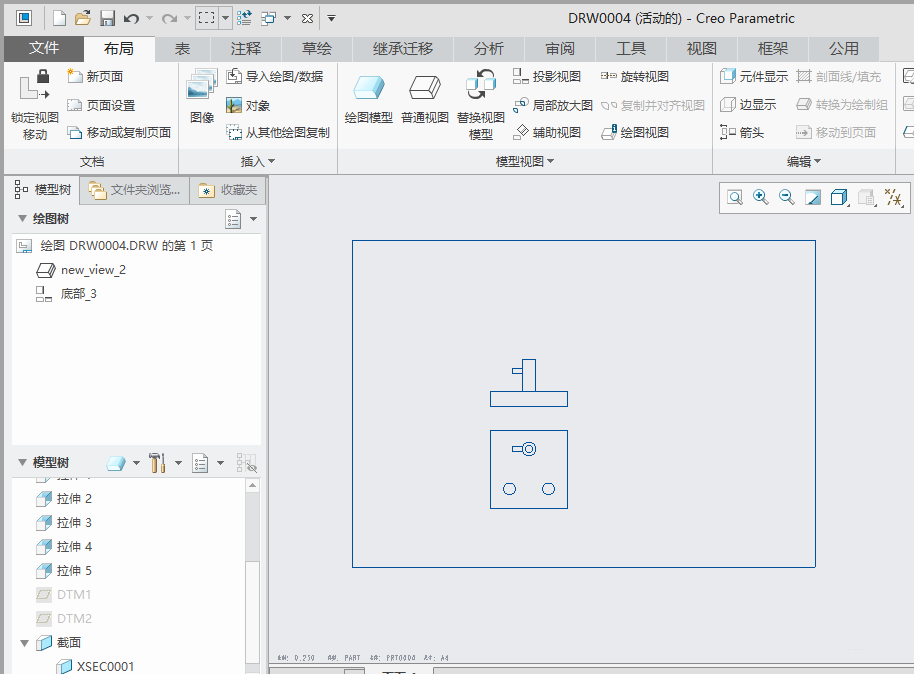

1、打开creo4.0软件，创建如下如视图。（零件模型中创建两个截面XSEC0001、XSEC0002，零件模型这里不具体说明了）

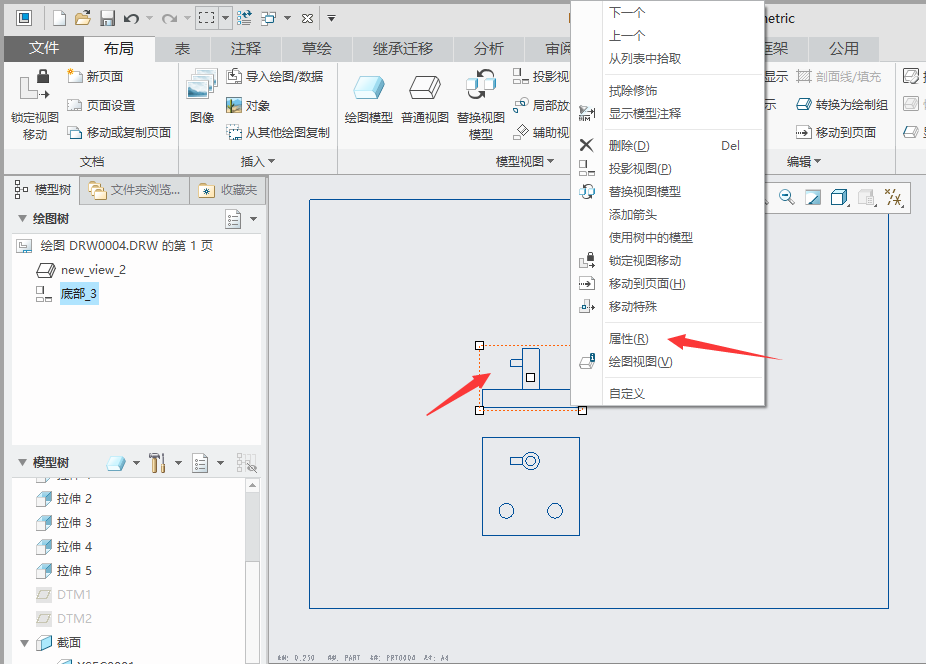

2、单击主视图，主视图被选中，然后右击。在弹出的快捷选项，选择“属性”。

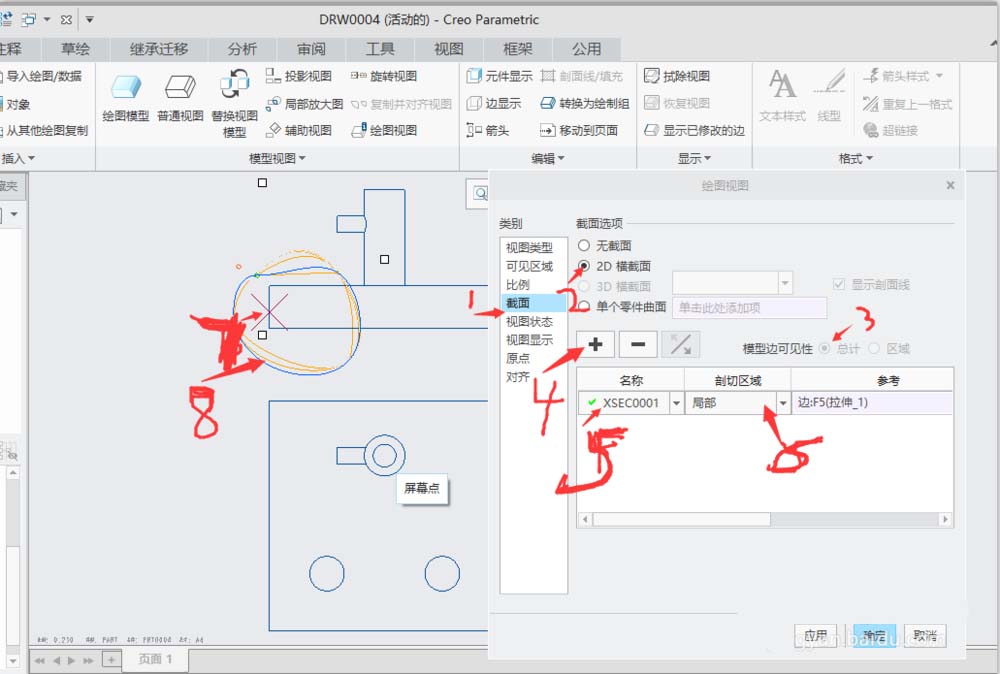

3、在弹出的“绘图视图”对话框中选取类别区域中的“截面”。截面选项中选取“2D横截面”，将模型边可见性设为”总计“。然后单击”添加“按钮。在名称栏选取“XSEC0001”横截面，剖切区域选择“局部”。选取下图中标记7参考点。绘制下图标记8封闭样条。

4、单击”添加“按钮。在名称栏选取“XSEC0002”横截面，剖切区域选择“局部”。选取下图中标记5参考点。绘制下图标记6封闭样条。

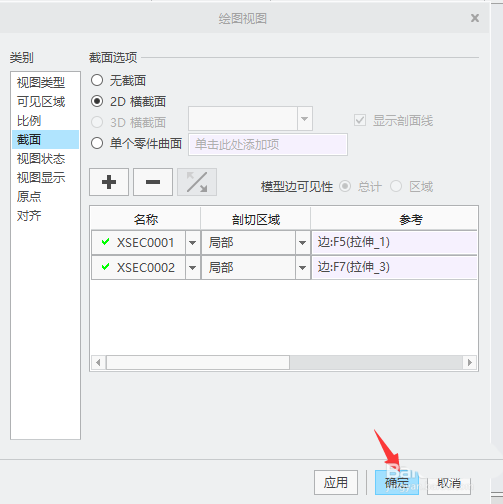

5、单击“绘图视图”对话框中”确定“。

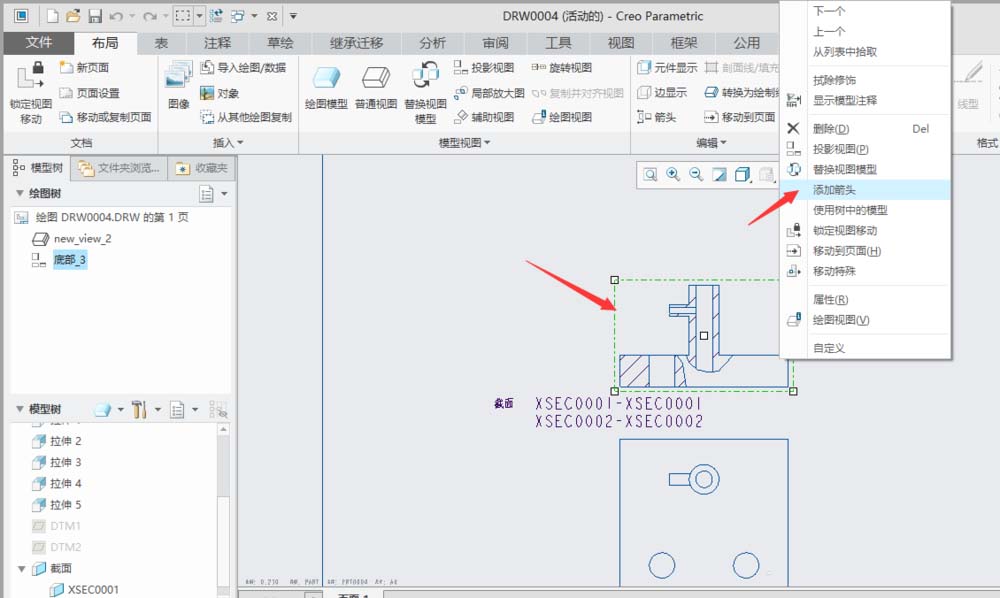

6、单击主视图，选中主视图。右击在弹出的选项选择”添加箭头“。

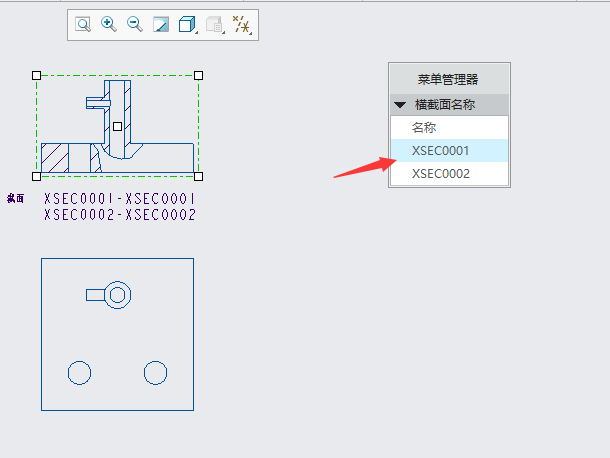

7、在弹出的”菜单管理器“选择横截面”XSEC0001“，

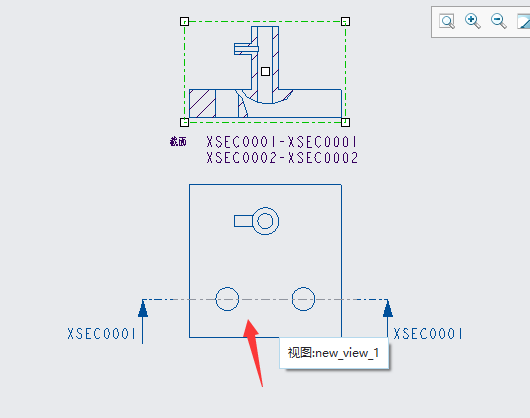

8、单击俯视图，此时就添加了横截面”XSEC0001“箭头。

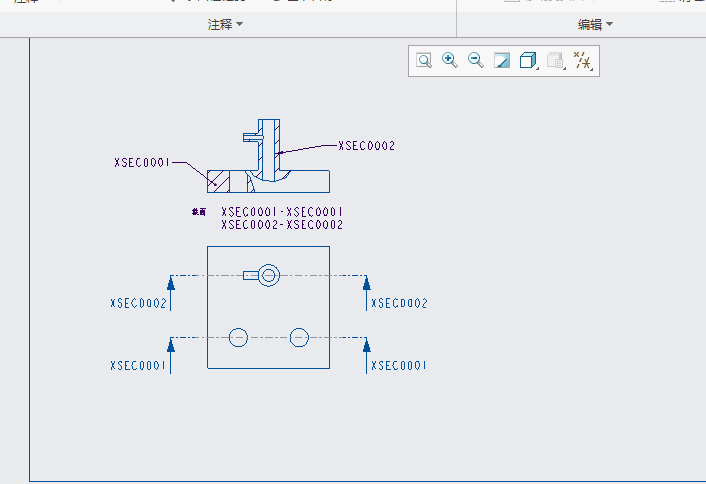

9、用同样的方法添加横截面”XSEC0002“箭头。

以上就是creo4.0同一视图产生多个局部剖视图的方法，希望大家喜欢，请继续关注脚本之家。
