BIMFACE数据分析:离线数据包与数据格式解读

建筑信息模型 - BIM

建筑信息模型(Building Information Modeling)是建筑学、工程学及土木工程的新工具。建筑信息模型或建筑资讯模型一词由Autodesk所创的。它是来形容那些以三维图形为主、物件导向、建筑学有关的电脑辅助设计。当初这个概念是由Jerry Laiserin把Autodesk、奔特力系统软件公司、Graphisoft所提供的技术向公众推广。

常见的BIM文件格式


现在国内BIM软件很多,相对的BIM文件格式也很多,
CGR:Gehry Technology公司Digital Project产品使用的文件格式
DWG:DraWinG格式,AutoCAD原始文件格式,Autodesk从1982年开始使用,截至到2009年一共使用了18种不同的DWG版本。虽然DWG可以存放一些元数据,但本质上仍然是一个以几何和图形数据为主的文件格式。不足于支持BIM应用。
DXF:Drawing eXchange Format,Autodesk开发的图形交换格式,用于AutoCAD和其他软件之间进行信息交换,以2D图形信息为主,三维几何信息受限制,不足于进行BIM数据交换。
DWF:Design Web Format,Autodesk开发的一种用于网络环境下进行设计校审的压缩轻型格式,这种数据格式是一种单向格式。
DGN:DesiGN格式,Bentley公司开发的支持其MicroStation系列产品的数据格式,2000年以后DNG格式经更新升级后支持BIM数据。
PLN:Draw PLaN格式是Graphisoft公司开发的为其产品ArchiCAD使用的数据格式,1987年随ArchiCAD进入市场,是世界上第一种具有一定市场占有率的BIM数据格式。
RVT:ReViT,Autodesk Revit软件系列使用的BIM数据格式。
STP:STandardized Exchange of Product data,产品数据标准交换格式STEP,一种制造业(汽车、航空、工业和消费产品领域)CAD产品广泛使用的国际标准数据格式,主要用于几何数据交换。
VWX:2008年开始Nemetschek公司开发的为其Vectorworks产品使用的BIM数据格式。
3D PDF:Portable Document Format,Adobe公司开发的用3D设计数据发布和审核单向数据格式,类似于Autodesk的DWF。

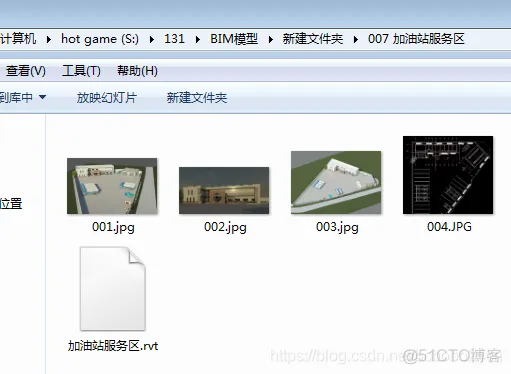

下几个示例BIM模型看一下;


BIMFACE离线数据包数据分析 bim数据格式有哪些_BIM

是后缀为.rvt的文件;需要用Revit软件打开;此软件甚大,有时间再下载试用;

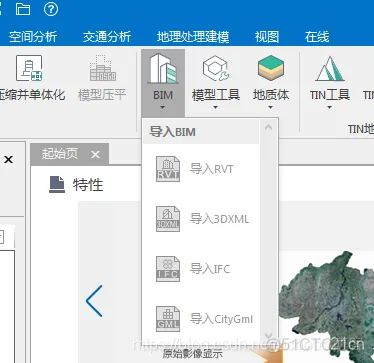

超图桌面版有 BIM 菜单项;看一下是否能打开此BIM文件;

BIMFACE离线数据包数据分析 bim数据格式有哪些_BIM_02

进入超图桌面版看一下;子菜单项全是灰的;

根据资料有,iDesktop10i导入BIM模型


iDesktop10i导入BIM模型功能中一直提示Revit插件未找到,请更改相关配置后重启SuperMap,这个插件在哪里配置?
您的电脑是否安装了revit?这个插件需要在revit中进行配置。
