ArcGIS for Android高德地图与DWG文件加载指南

我们日常应用的地理信息数据有很多都为CAD格式，对CAD数据的应用是GIS分析工作的重要基础。ArcGIS 软件支持对AutoCAD软件dwg格式数据的读取，但不支持对dwg数据的直接编辑。ArcGIS中大部分地理过程的分析工具也不能直接应用CAD数据。由此，就必须将CAD数据转换成ArcGIS的数据格式（shapefile、coverage、geodatabase feature class）。由于CAD格式只是对数据进行逻辑分层，在物理存储上与这几种数据的要素类结构不同，所以要在转换时将CAD 的各层元素独立地识别和存储。

下面简单介绍一下ArcGIS 9 Desktop中CAD数据的几种操作：

数据的读取与显示：

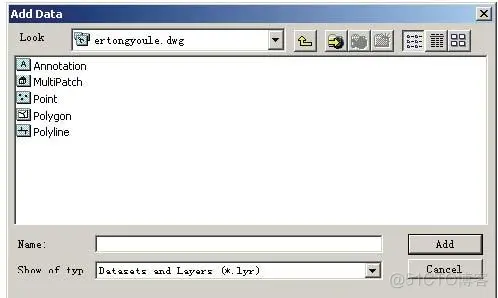

ArcGIS支持对CAD数据的直接读取与显示。在ArcMap中点击如下图：

ArcGIS将CAD数据分为Annotation、MultiPatch 、Point、Polyline和Polygon 五个部分，可以根据需要分别加载。

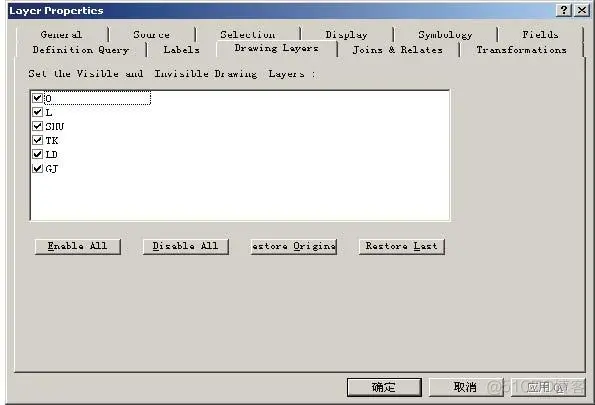

在Layer Properties 下的Drawing Layers选项卡中可以对CAD数据的“层”进行相关显示设置。

CAD 数据转为ArcGIS 格式数据：

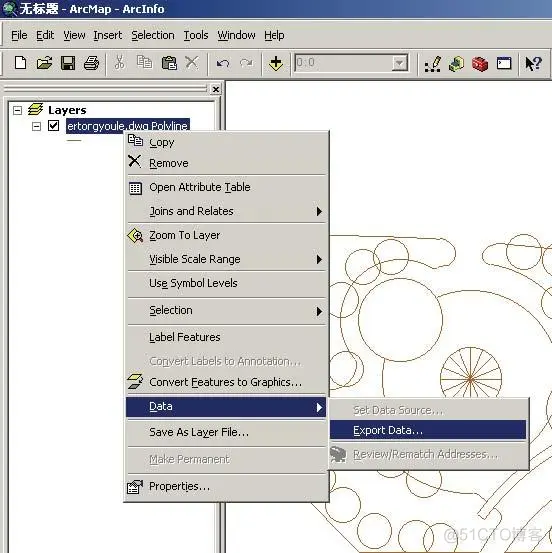

方法1：从ArcMap 显示的CAD数据导出，如图所示：

可根据需要选中显示要素中的部分导出。导出格式为Shapefile或GeoDataBase feature class。

优点：直观，易懂；

缺点：操作步骤多，耗时多，不适用于大量数据转换。

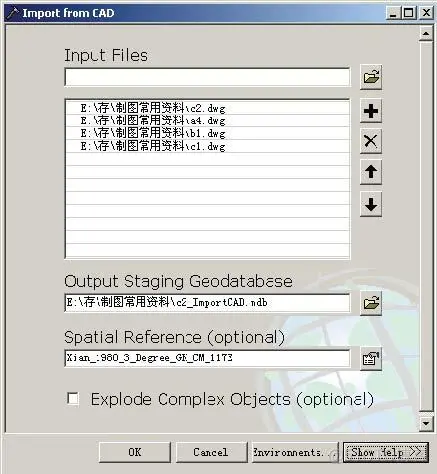

方法2：使用Import from CAD 工具，如图：

工具调用方法：ArcToolbox-->Convertion tools-->To Geodatabase-->Import from CAD 或在Command line中使用ImportCAD_conversion 命令。输出格式为Geodatabase feature class 。

优点：一次转换大量数据

缺点：转换后数据不能按照用户需求分类，多个类别数据存贮在一个数据集中，给使用带来很多不便。

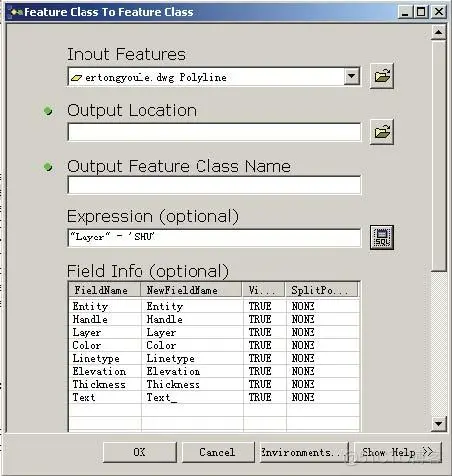

方法3：使用Feature Class To Feature Class 工具，如图：

工具调用方法：ArcToolbox-->Convertion tools-->To Geodatabase-->Feature Class To Feature

Class 或在Command line 中使用FeatureClassToFeatureClass_conversion 命令。

输出格式为Shapefile或Geodatabase feature class 。

优点：可使用Expression指定条件，只导入符合条件的要素，使用Command line 命令行格式可以实现批量转换。

缺点：其他方法与上述几种方法大同小异，此处不再赘述。

ArcGIS 数据导出为CAD 格式数据

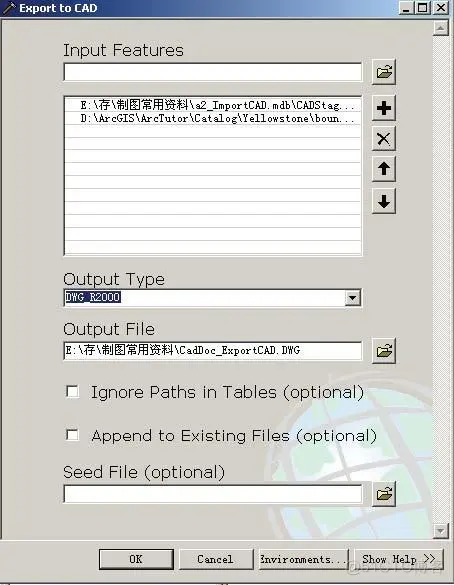

方法：调用Export to CAD工具，如图

工具调用方法：ArcToolbox-->Convertion tools-->To Geodatabase-->Export to CAD 或在Command line中使用ExportCAD_conversion 命令。

输出格式为DGN_V8 、DWG_R14 、DWG_R2000、DWG_R2004、DXF_R14、DXF_R2000、

DXF_R2004。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
