无偏移影像与AutoCAD叠加配准方法

同步视频教程：​ ​http://www.bigemap.com/video/play2018022688.html​​

视频教程：​ ​如何选择中央子午线或者分度带​​

第一步  工具准备

AutoCAD2008下载地址：​ ​http://pan.baidu.com/s/1bnhpWth​​

AutoCAD2014（64位）下载地址：​ ​http://pan.baidu.com/s/1o6pItVs​​

BIGEMAP地图下载器：​ ​http://www.bigemap.com/reader/download/​​

相关教程：​ ​CAD文件直接导入BIGEMAP进行套合配准（推荐）​​

​案例：​ ​等高线完美套合卫星影像教程​​

本实例使用AutoCAD2008软件进行影像与矢量数据叠加配准。

第一步  影像下载

影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。

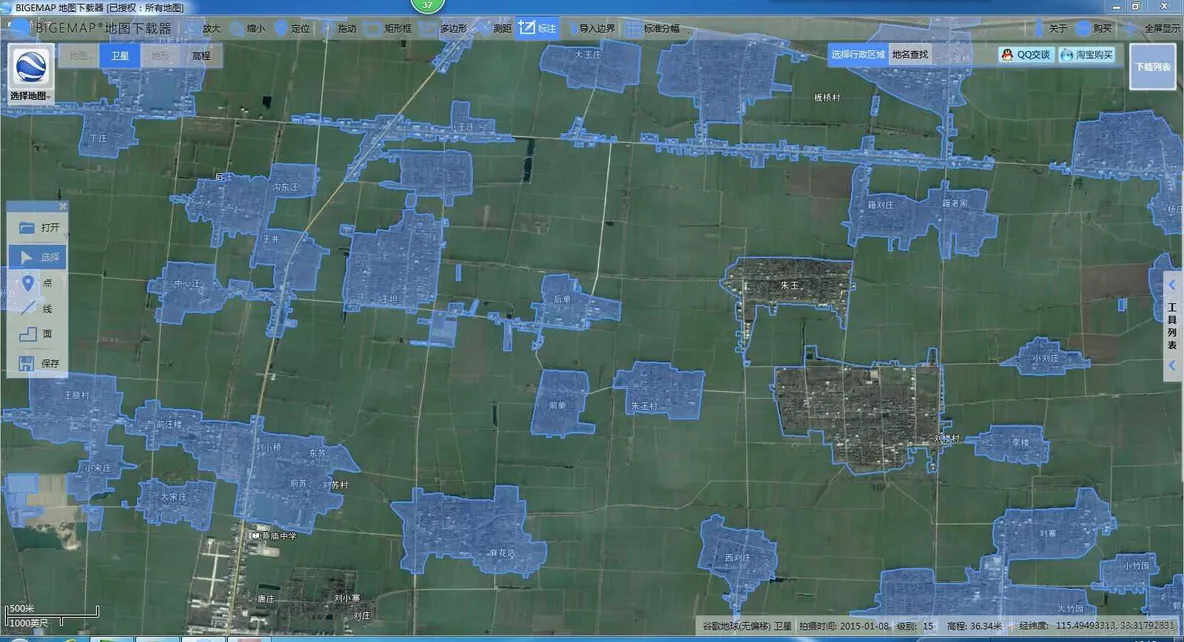

首先在图源列表中选中Google Earth图源，实现与矢量数据准确套合、叠加。在此通过矩形区域选择下载边界（如图 1所示），然后双击下载并选择合适的层级(如图 2所示）。

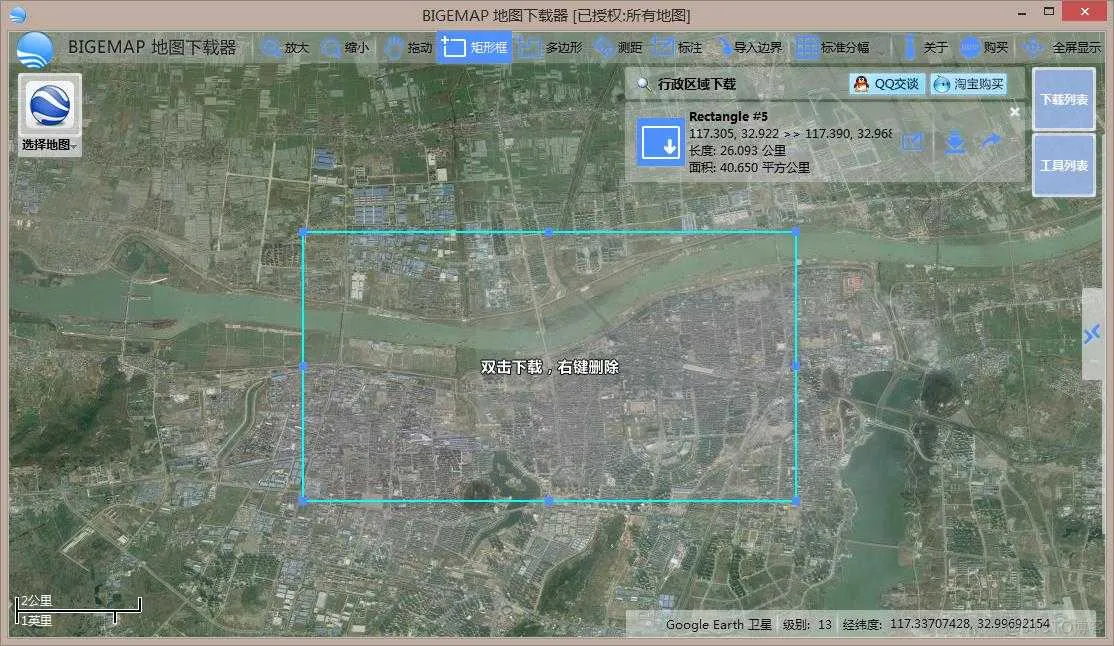

图 1 选择下载边界

第三步  坐标系转换

BIGEMAP提供了投影变换工具，在软件右侧工具列表中(如图 3所示）；点击“投影变换”工具弹出影像投影变换对话框(如图 4所示）。

图 3 工具列表

图 4 影像投影变换对话框

参数说明：

2. 源文件：需要转换的源影像图片，支持含投影信息及放射变换参数的影像文件。

3. 源坐标系：自动读取源文件的坐标信息。此例中源坐标系为WGS84。

4. 输出文件：选择输出影像图片的文件名，支持输出GeoTiff、BMP、Erdas Imaging。

5. 目标坐标系：要转换到的目标坐标系​ ​[1]​​。此例中需转换到北京54高斯投影3度带117E子午线。

6. 重采样算法：重采样算法影响图像转换质量，数量越好相对速度越慢，可根据需要选择。

7. 变换参数：目标坐标系与WGS84坐标系之间的转换参数（ToWGS84），若无参数可不勾选“指定变换参数”。


通常项目使用的测量坐标系与WGS84是不同椭球面之间转换，如北京54、西安80、CGCS2000等。一般而言用七参数布尔莎模型比较严密，即 X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM）。也可以使用三参数，即 X 平移， Y 平移， Z 平移，而将 X 旋转， Y 旋转， Z 旋转，尺度变化面DM视为 0。

选择目标坐标系，西安80、北京54、CGCS2000均分为3度带及6度带两种分度带，且分为ZONE（带号）及CM（子午线）两种坐标系。选择带号与子午线的区别是转换后的X坐标值分别有带号（36XXXXXX.XX）和无带号（XXXXXX.XX）。若矢量数据X坐标无带号则选择CM，有带号则选择ZONE。

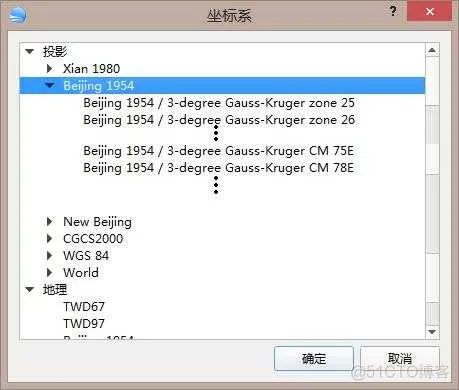

图 5 选择目标坐标系对话框

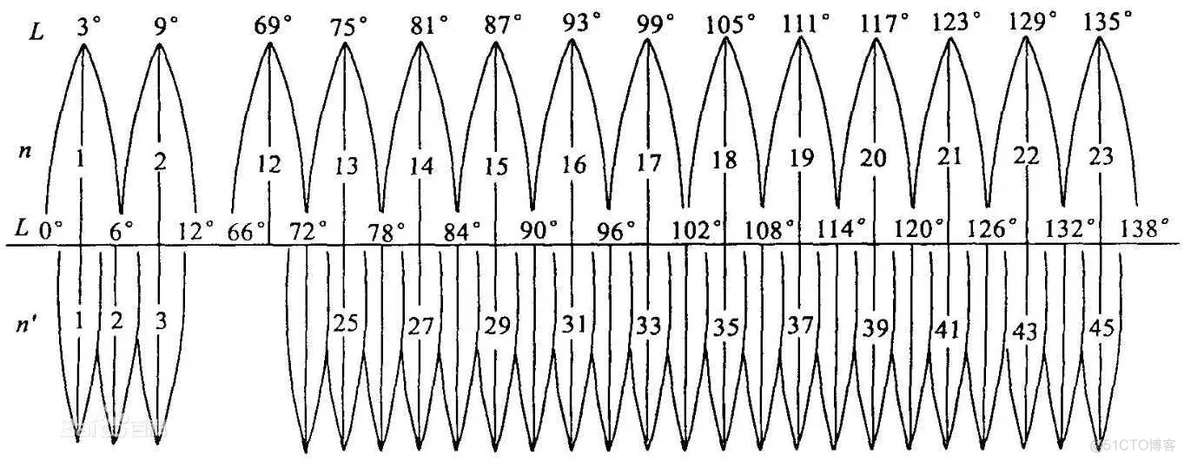

根据经度确定高斯-克吕格投影分度带，如图 6所示为高斯投影分度带分布图。上半部分n为6度带，下半部分n'为3度带，L为分度带的中央子午线。

图 6 高斯投影分度带

如图 4所示设置好各项参数，点击“确定”即可完成投影变换，并输出转换后的影像图片

第四步  影像叠加及配准步骤

1. 在AutoCAD中“插入”→“光栅图像参照”，选择投影变换后的影像图片，弹出插入光栅图像参考对话框（如图 8所示）。

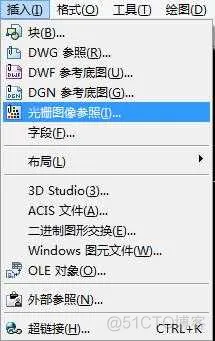

图 7 AutoCAD插入光栅图像参照

2. 打开投影变换对话框（如图 4所示）输出目录中与影像文件同名的txt文件，其中记录了图像的基本信息。

3. 在插入光栅图像参考对话框中输入影像图片的“左下角”坐标，缩放比例输入图像“实际宽度”，选择角度保持为0。或者“插入点”、“缩放比例”勾选为在屏幕上指定，需手动配准。

图 8 插入光栅图像参考对话框

若矢量数据为标准平面坐标，且若影像通过准确参数转换到相应的坐标系，导入可准确与矢量数据匹配无需手动配准。否则进行手动配准影像，执行以下步骤。

4. 使用“工具”→“绘图次序”→“后置”将影像图片后置。

5. 使用“al”命令即对齐功能，在屏幕上指定一个以上参考点。

图 9 屏幕上点击参照点

按上面操作方式，添加一个以上参照点，添加3个参照点后会自动对齐。此例中添加了2个参数，在提示“指定第三个源点或

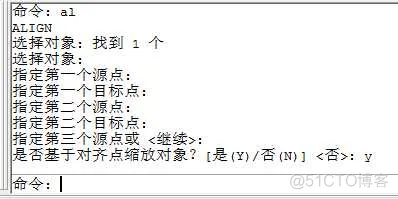

图 10 对齐命令

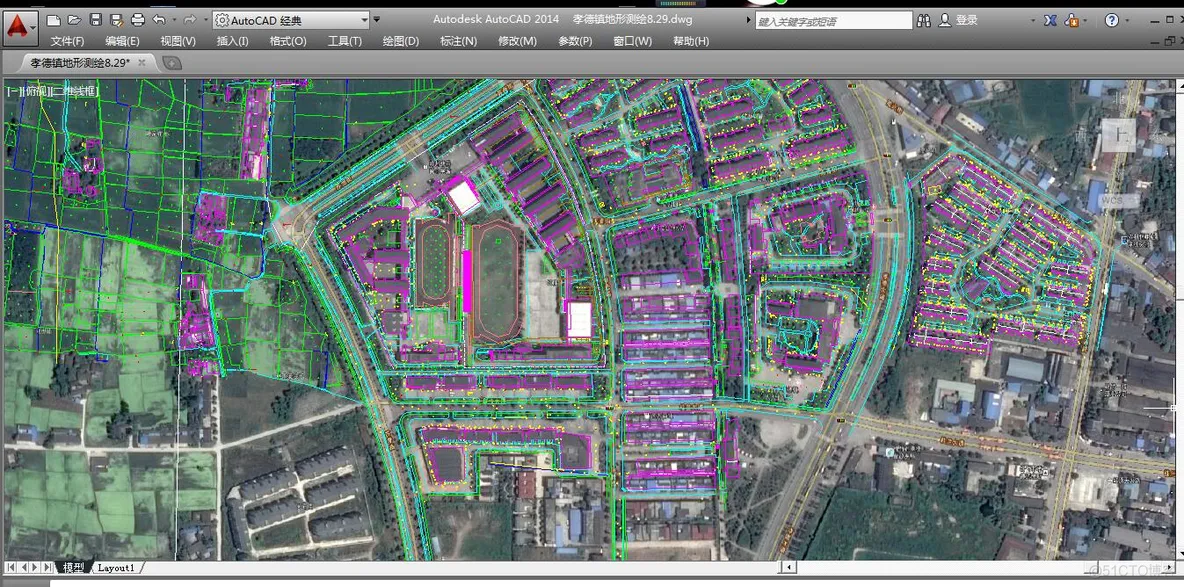

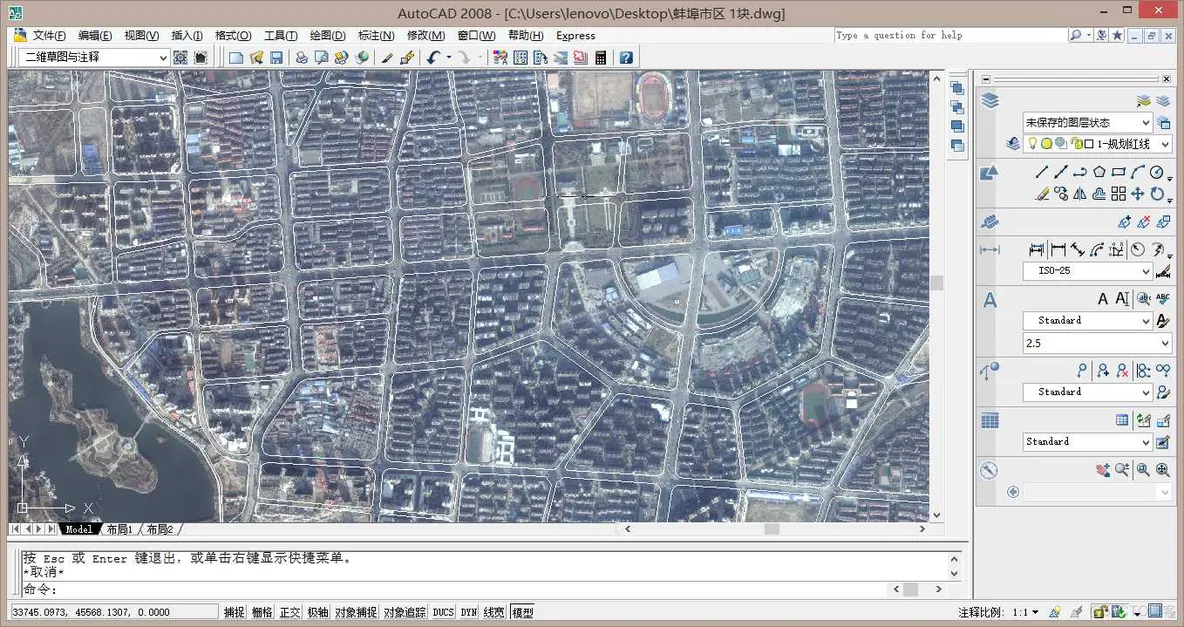

图 11 AutoCAD配准效果图
