BIGEMAP高程值标注点导出教程

工具准备

AutoCAD2008下载地址： http://pan.baidu.com/s/1bnhpWth （最好是2008版本以上的）

AutoCAD2014（64位）下载地址： http://pan.baidu.com/s/1o6pItVs

BIGEMAP地图下载器： http://www.bigemap.com/reader/download/

Global Mapper下载地址： http://www.bigemap.com/Home/Product/tool/id/4.html

第一步  影像下载/高程数据下载

影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。

首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（如图 1所示），以下载重庆的某块区域为例加以演示：

下载卫星图像

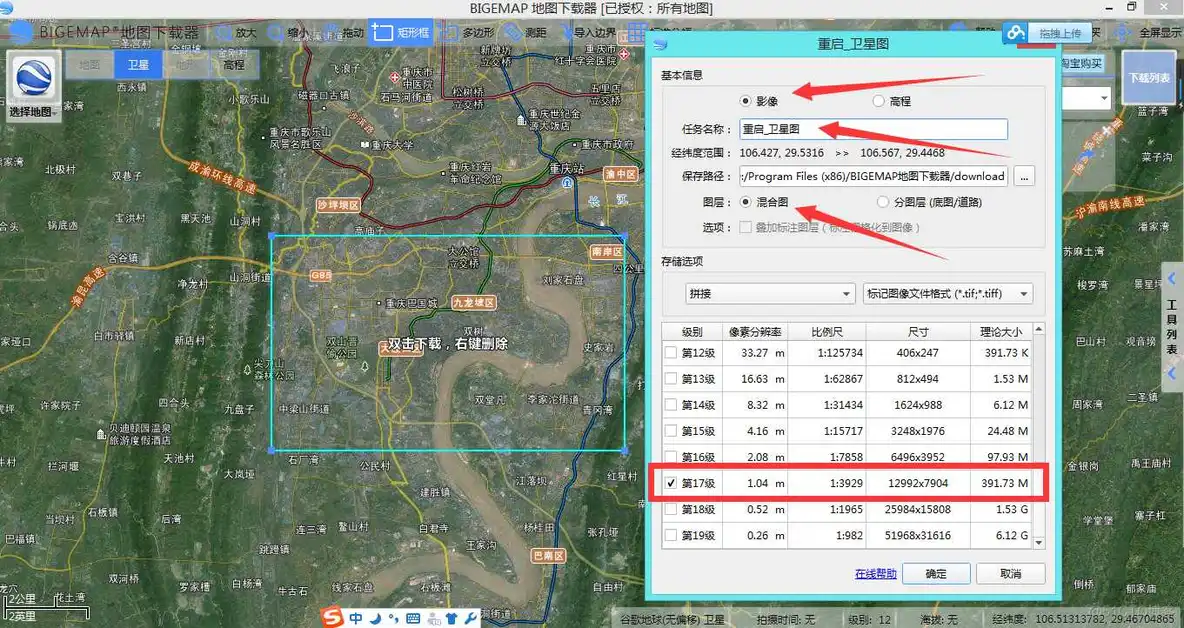

选定一个区域，下载卫星图像，如下图：

注意：红色箭头的地方。

下载高程数据

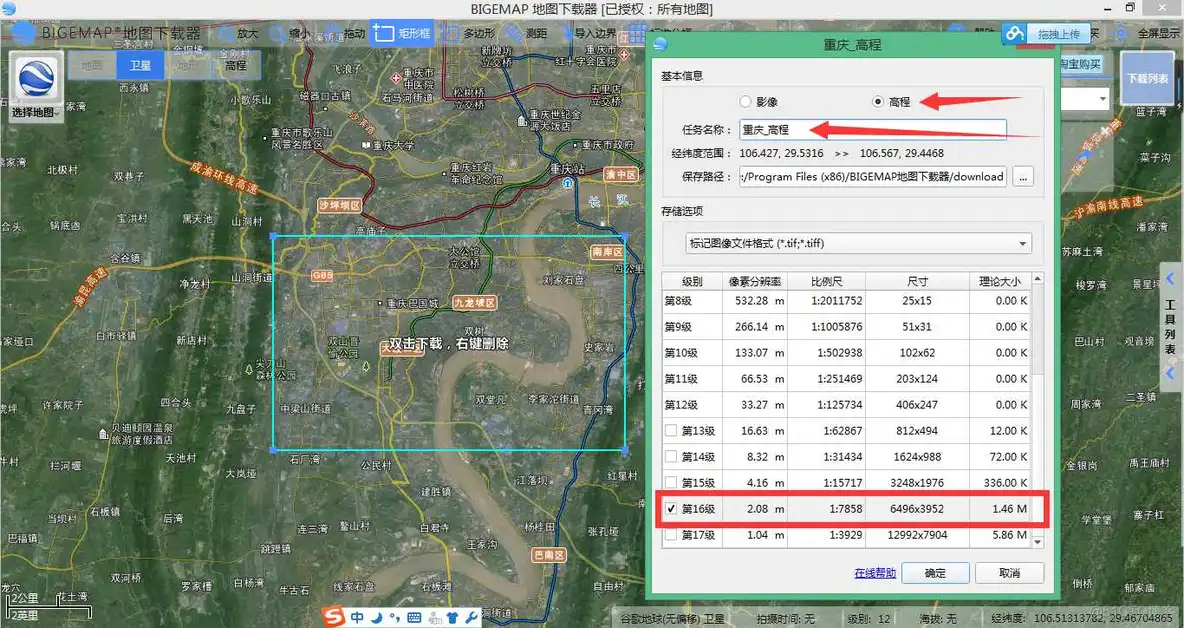

同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：

第二步：投影变换

由于AutoCAD不支持经纬度坐标，需要用到大地坐标，所以需要将下载的卫星图像和高程数据转换成Xi'AN80坐标系或者Beijing54坐标系。

本实例已转Xi'an80坐标系为例说明。

2.1 将卫星图像转化成Xi'an80坐标系

如何将下载的卫星图像转换成西安80坐标？

2.2 将高程数据转换成Xi'an80坐标系

如何转换等高线到西安80坐标系?

第三步：将等高线和卫星图像在CAD中打开叠加

3.1 先打开等高线

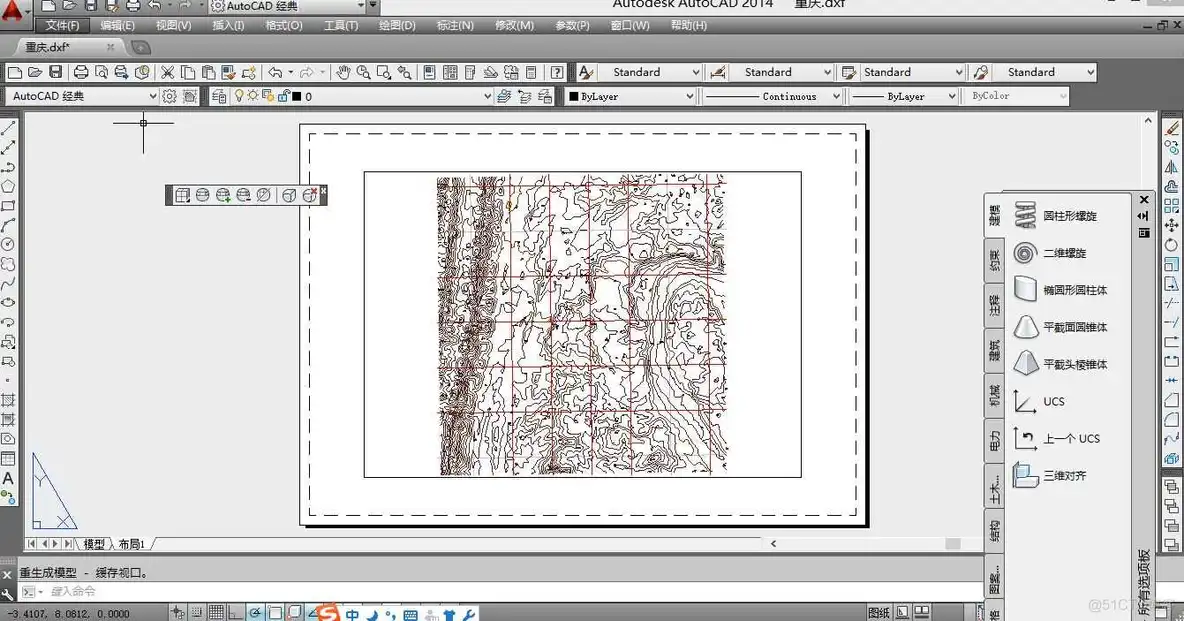

在等高线转换成西安80之后，保存成为了DXF格式，双击DXF格式的等高线，会自动启动CAD打开等高线，如下图：

 3.2 插入卫星图像

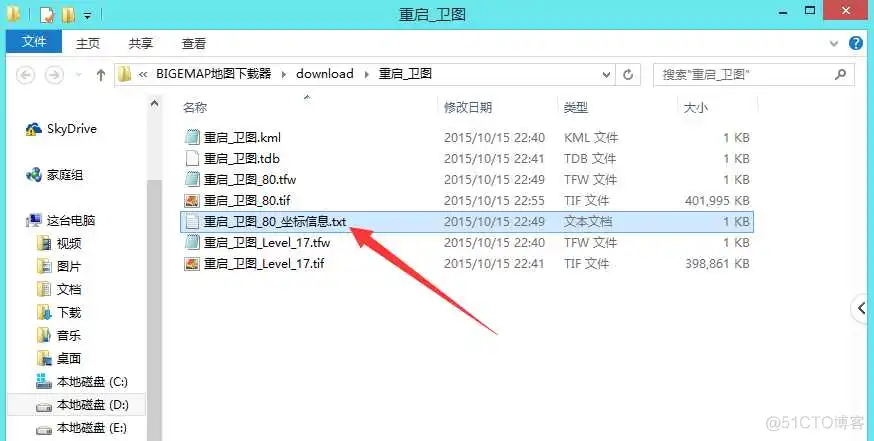

 在2.1中转换成西安80坐标系的过程中，转换完成后的目录里会有一个与你保存转换后卫星图像文件同名的TXT文件，如本例中的下图：

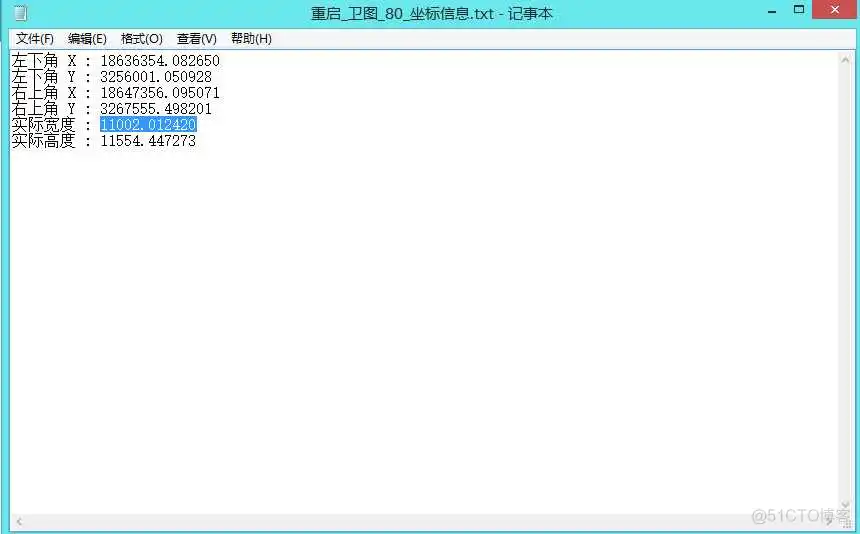

 打开这个TXT文件，如下图：

回到刚才打开等高线的AutoCAD界面：

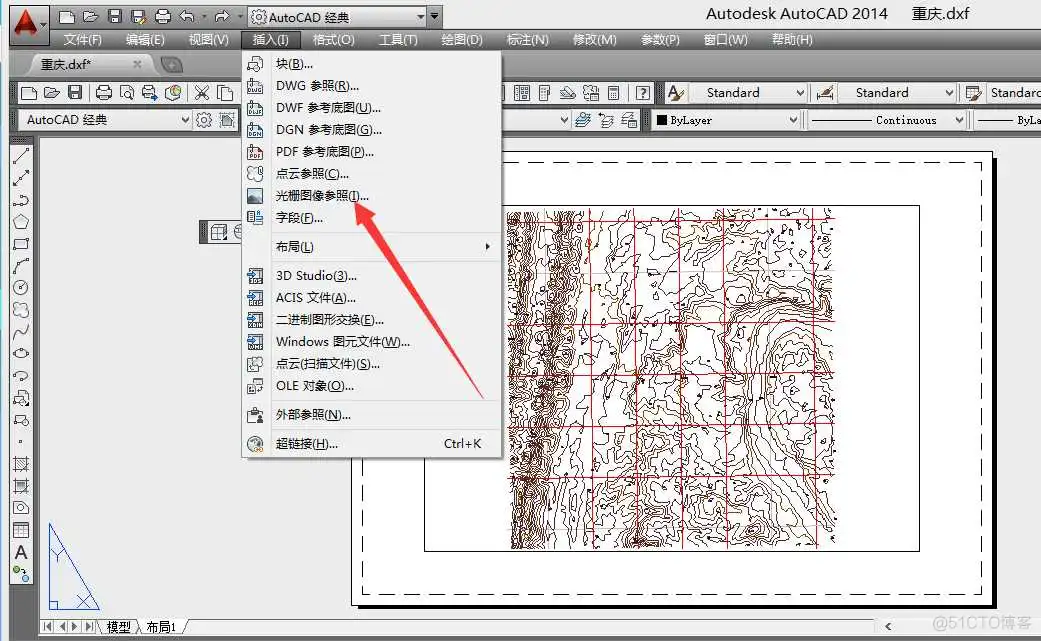

 选择工具栏里面的【插入】->【光栅图像参照】，如下图：

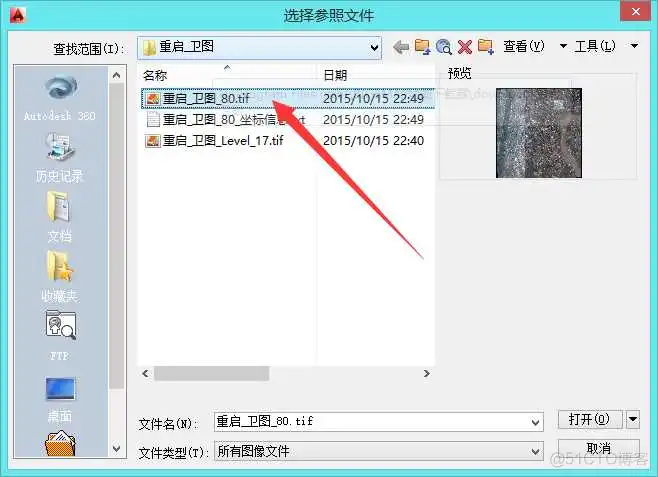

打开如下界面，选择转换成西安80的卫星图像，如下图：

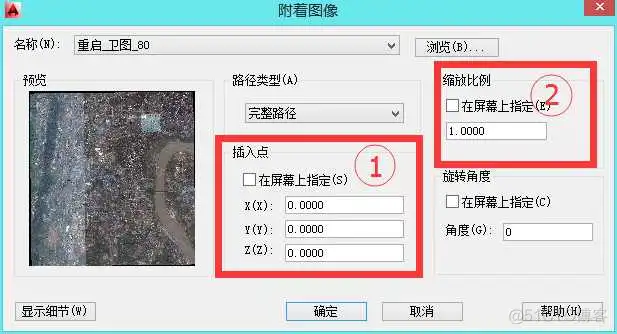

  点击【打开】，出现如下界面：

  上图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的TXT文件，填写如下：

   ①

   X(X):填写TXT文件中的【左下角X】后面的数字

   X(Y):填写TXT文件中的【左下角Y】后面的数字

   Z(Z):不用填，默认

   ②

   缩放比例:填写TXT文件中的【实际宽度】后面的数字

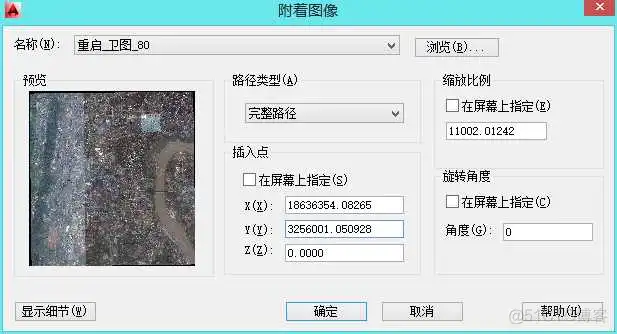

   填写完成后的效果如下图：

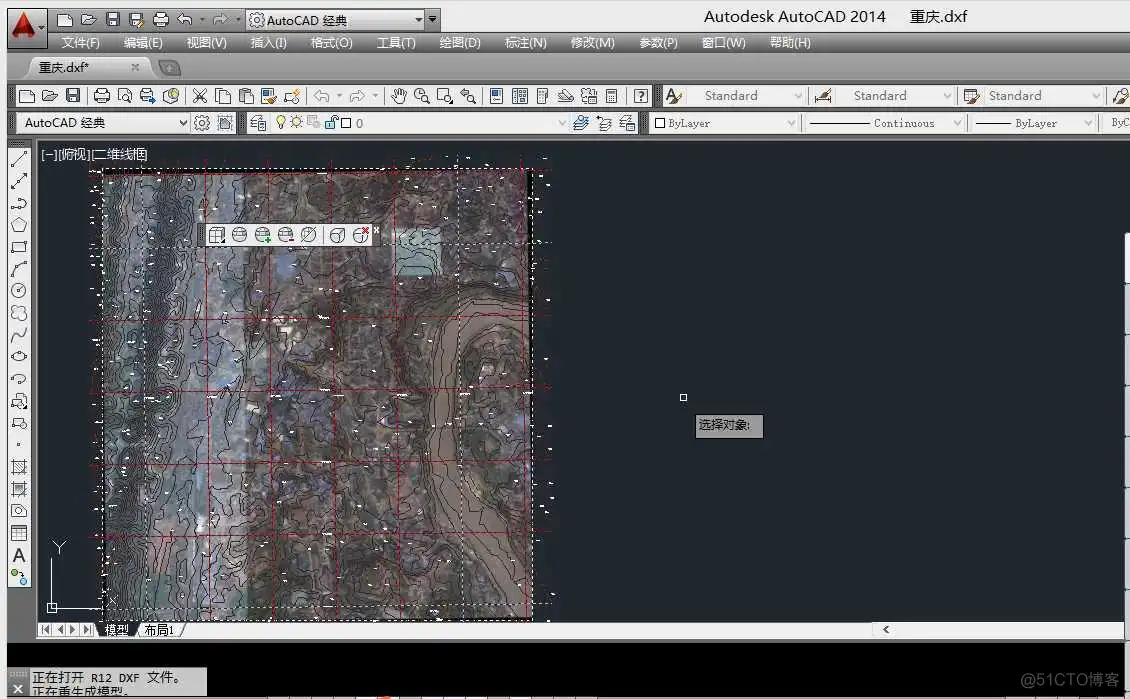

  点击上图中的【确定】，如下图所示:

 选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：

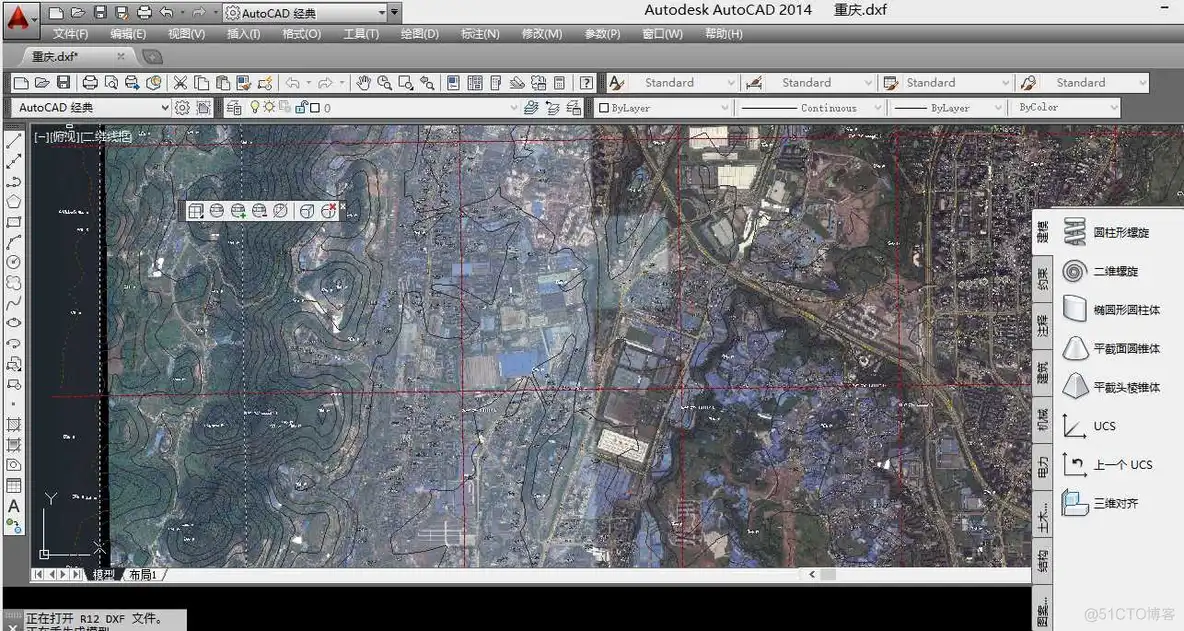

 滚动鼠标可放大缩小，如下图：

 套合成功，很完美的效果，可储存为你想要的结果。谢谢。
