软件架构本质探索:理解系统的灵魂

软件架构名词解释 软件架构的本质_架构5大风格

软件架构的概念

软件架构 = 软件体系结构,架构设计就是需求分配,将满足需求的职责分配到组件上。

架构的本质

1、软件架构为软件系统提供一个结构、行为和属性的高级抽象2、软件架构风格是特定应用领域的惯用模式,架构定义一个词汇表和一组约束

架构的作用

1、软件架构是项目干系人进行交流的手段2、软件架构是可传递和可复用的模型,通过研究软件架构可能预测软件的质量
3、软件架构使推理和控制的更改变的简单,有助于循序渐进的原型设计,可以作为培训的基础

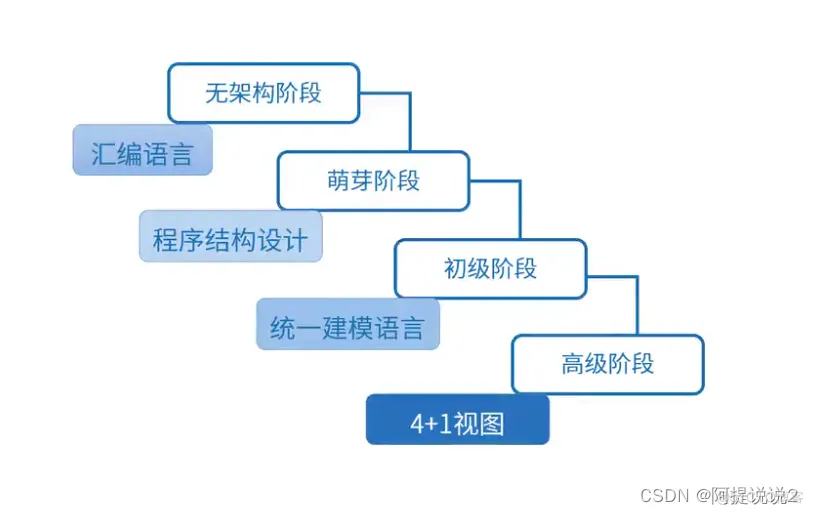

架构发展历程软件架构名词解释 软件架构的本质_软件架构_02

架构4+1视图

软件架构名词解释 软件架构的本质_软件架构_03

软件架构风格

  • 架构风格反映了领域中众多系统所共有的结构和语义特性,并指导如何将各个构件有效的组织成一个完整的系统
  • 架构风格定义了用于描述系统的术语表和一组指导构建系统的规则
五大架构风格子风格
数据流风格批处理、管道-过滤器
调用/返回风格主程序/子程序、面向对象、层次结构
独立构件风格进程通信、事件驱动系统(隐式调用)
虚拟机风格解释器、规则系统
仓库风格数据库系统、黑板系统、超文本系统

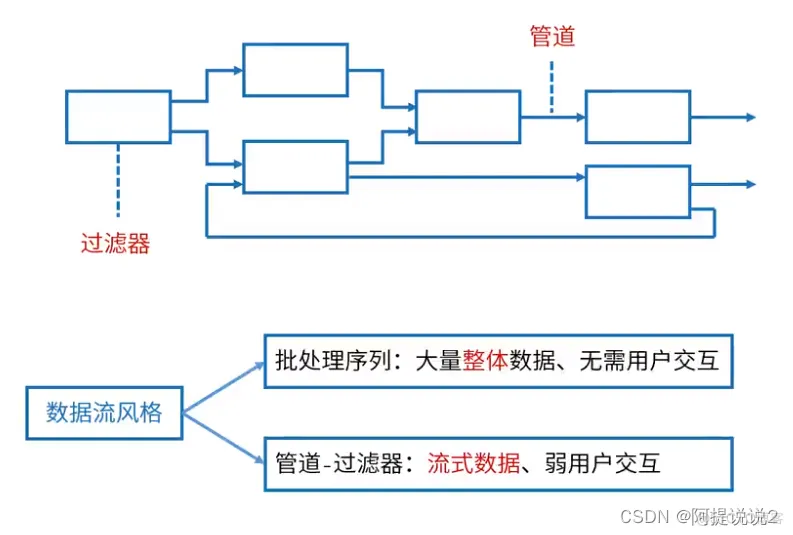

数据流风格软件架构名词解释 软件架构的本质_软件架构_04


前一步的处理结果是后一步的输入内容【数据驱动】

软件架构名词解释 软件架构的本质_系统架构_05


优点缺点实例
1、松耦合【高内聚-低耦合】 2、良好的重用性、可维护性 3、可扩展性【标准接口适配】4、良好的隐蔽性5、支持并行1、交互性较差2、复杂性较高3、性能较差(每个过滤器都需要解析和合成数据)传统编译器网络报文处理

调用/返回风格

软件架构名词解释 软件架构的本质_软件架构_06


这应该很好理解,程序里用的是最多的了。子风格:

软件架构名词解释 软件架构的本质_架构5大风格_07

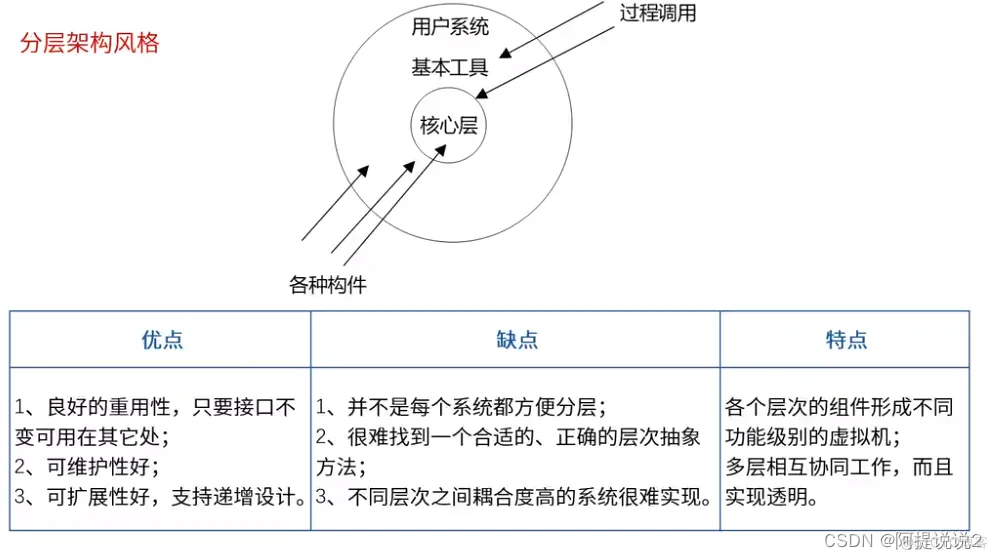

特别讲解下子风格分层架构风格:

软件架构名词解释 软件架构的本质_软件架构_08

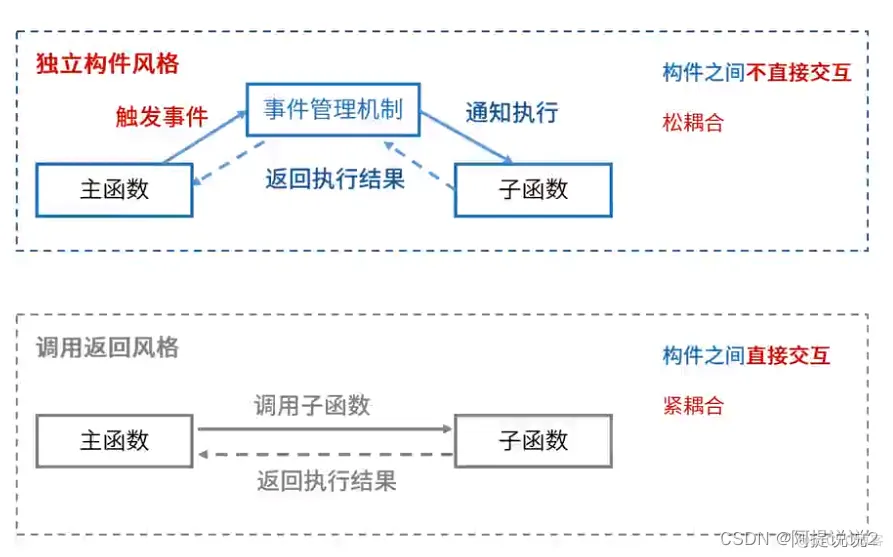

独立构件风格

架构解耦

软件架构名词解释 软件架构的本质_系统架构_09


优点缺点特点
1、松耦合2、良好的重用性、可修改性和可扩展性1、构件放弃了对系统计算的控制。一个构件触发一个事件时,不能确定其他构件是否会响应。即使知道了事件注册哪些构件,也不能保证这些过程被调用的顺序2、数据交换的问题3、过程的语义必须依赖被触发事件的上下文约束系统由若干子系统构成且成为一个整体;系统由统一的目标;子系统有主从之分;每一个子系统有自己的事件收集和处理机制

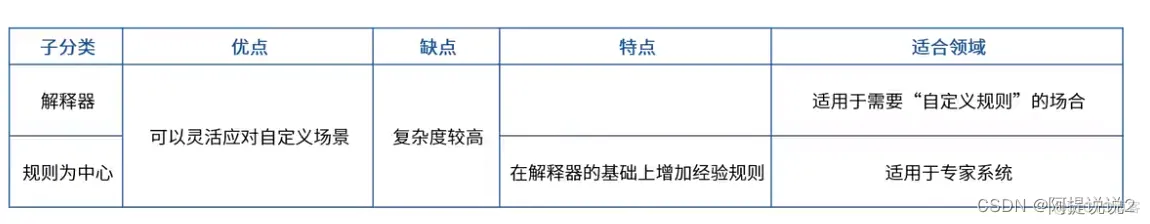

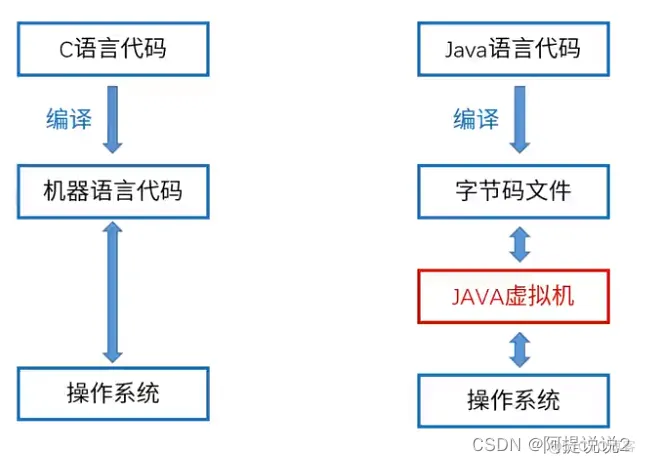

虚拟机风格

软件架构名词解释 软件架构的本质_重用性_10


软件架构名词解释 软件架构的本质_软件架构_11

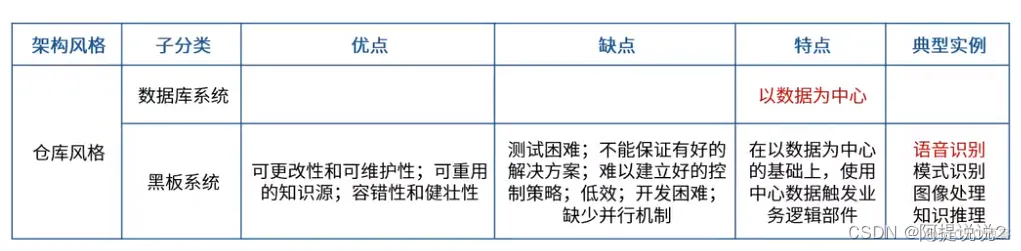

仓库风格

比如数据库、数据中台等

软件架构名词解释 软件架构的本质_系统架构_12

其他

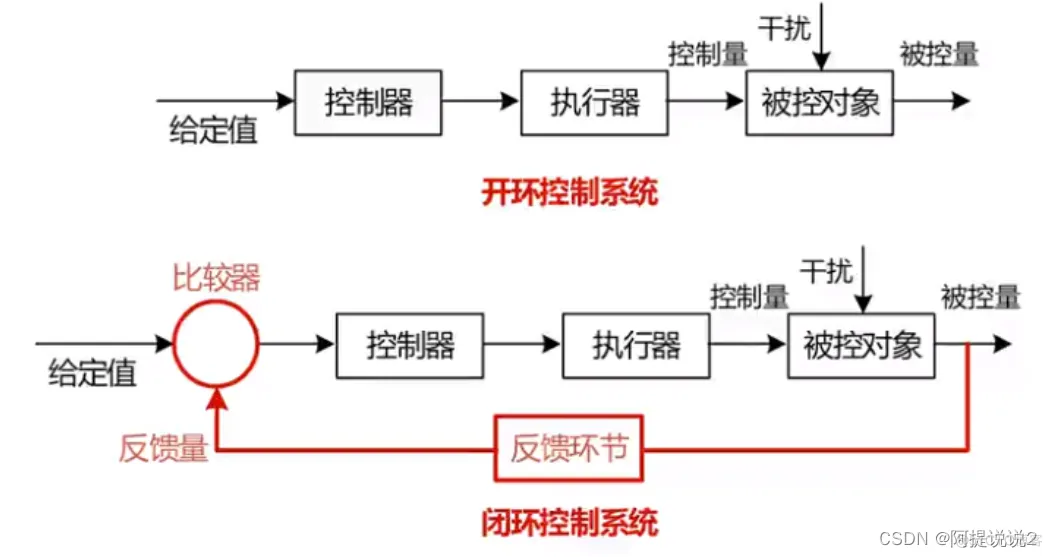

闭环控制风格

软件架构名词解释 软件架构的本质_重用性_13

  • 适用于嵌入式系统,用于解决简单闭环控制问题
  • 经典应用:空调温控、定速巡航

C2风格

软件架构名词解释 软件架构的本质_系统架构_14


C2架构基本规则:

  • 构件和连接件都有一个顶部和一个底部
  • 构件的顶部要连接到连接件的底部,构件的底部要连接到连接件的顶部,构件之间不允许直连
  • 一个连接件可以喝任意数目的其他构件和连接件连接
  • 当两个连接件直接连接时,必须由其中一个的底部到另一个的顶部

以上就是软件架构的5大风格,关注我,给你分享更多知识。
