PCB的3D视图可以让设计者直接看到实物的效果，不仅可以减少空间上犯错的可能，而且3D视图渲染的独特效果在写文档和宣传中效果都不错，所以就记录一下PADS的3D视图功能以及如何给PCB中的元器件添加3D模型。

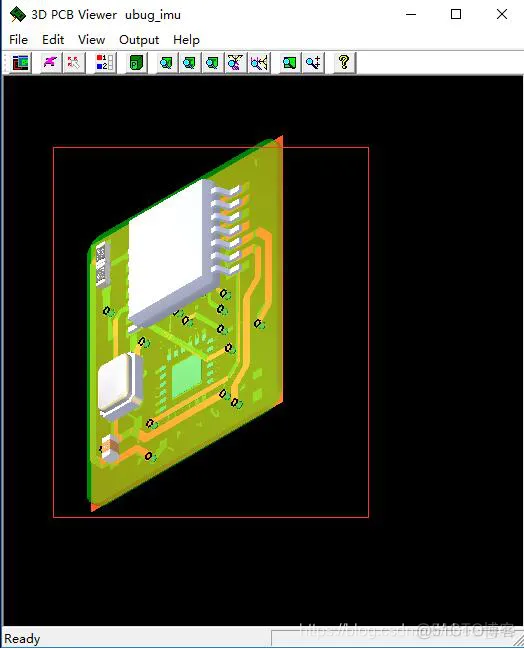

首先是如何查看PCB的3D视图，可以点击“查看”-->“3D视图”-->“动态视图”，就会弹出一个3D视图的窗口，如下图所示：

3D视图窗口的工具栏介绍如下图所示：

上图可以看出只是PCB板有3D，元器件都没有立体的模型，这是因为元器件的3D需要自己手动设置，有两种方法：简单的立体模型和实物3D模型。

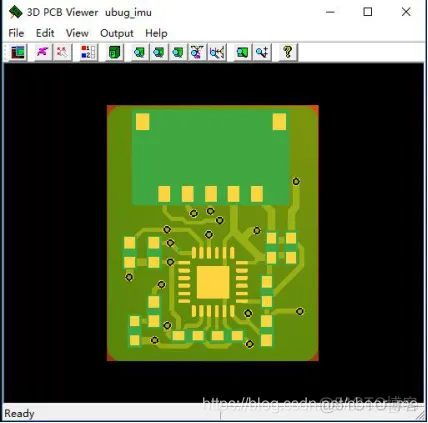

简单的立体模型就是在元器件的高度属性，右击元器件选择属性，在属性窗口的“组”中选择Geometry，然后在右侧点击“添加”按钮，选择Height属性，值为器件的高度，比如1mm。点击关闭退出属性窗口，即可在3D视图中看到元器件J1的立体块。如下图所示：

以上就是简单的立体模型，长宽是根据丝印来确定，高度在元器件属性中进行设置，可以满足要求不高的3D视图。

实物3D模型是通过导入元器件的模型来实现，这个导入的模型可以从网上下载，如果自己会3D设计，也可以自己设计。点击“File”会有三种导入的方式，“Auxiliary File Import”是导入外壳模型，如果最终PCB是要放在一个外壳里面的，可以导入这个外壳的模型，可以看出我们的PCB是否和这个外壳契合，这里我们就不过多讲解了。“3D Cell Import”是给某个元器件导入3D模型，这个是我们需要使用的。“Batch Import 3D Cells”是批量导入3D模型，这个我们一般不使用。如下图所示：

我们选择“3D Cell Import”弹出元器件模型导入窗口，Cell Name是选择需要设置的元器件，3D File选择需要导入的模型，Scale是缩放比例，Rotate可以旋转模型，Offset可以设置原点的偏移，中间有视图调整，右侧为预览视图。如下图所示：

在Cell Name中选好元器件（电阻RES）之后，点击3D File右侧的浏览按键选择对应的3D模型文件。3D模型文件支持的后缀有e3d、wrl、obj、stl，这里只测试过wrl和stl格式的，stl格式的模型颜色不能正常显示，而wrl格式的可以正常显示颜色，建议大家使用wrl格式的，如下图所示：

我们发现上图模型的原点和元器件的原点不一样，可以通过Offset进行调整，调整好之后如下图所示：

点击Apply之后就可以在3D视图中看到对应元器件的3D模型，这里我们分别导入stl格式和wrl格式的文件，可以看到stl格式的颜色显示不了，而wrl格式的可以显示。在导入wrl格式文件的时候，发现模型视角和元器件不统一，可以通过Rotate进行调整。如下图所示：

stl和wrl格式文件的效果图如下图所示：

其他元器件的3D模型导入的操作一样，如果有视图和原点不一致的可以通过Rotate和Offset进行调整。对于元器件J1没有找到对应的3D模型所以就用简单的立体模型代替了，最后的效果如下图所示：

以上就是PADS查看PCD的3D视图以及导入元器件模型的方法。
