LS-PrePost前处理入门教程:轻松上手

LS-PrePost(以下简称lspp)是面向windows和linux平台,专门为LS-DYNA定制的免费前后处理软件,完全支持ls-dyna的全部关键字。但经证实,关键字*Restart以及所属的*CHANGE_option等目前尚无法在lspp中通过GUI操作方式实现)。Lspp在推出3.0之后,加入了新的几何建模引擎,其前处理功能以及不少GUI界面焕然一新。鉴于版上很多版友是将lspp作为后处理软件使用,而关于lspp的前处理应用则相对少得多。


分析模型 1m×1m×0.02m的铝板,上表面施加pressure载荷(0.1s内,1MPa,单调上升),下端施加SPC约束。

操作平台:LS-PrePost-3.2-Win32

单位:SI制,m-Kg-s-N


1、界面定制介绍


1)图标+图标注释定制
View---->Toolbar---->Text and Icon (Right & Bottom)


2)工具条定制
Setting---->Toolbar manager




2、建立几何模型和网格划分

由于模型非常简单,故跳过几何建模,直接建立实体网格模型。

两种方式:(下面均点击右边图标操作)

1)下拉菜单 FEM--->Element and Mesh---->Shape mesher

2)右边图标 Mesh--->ShapeM

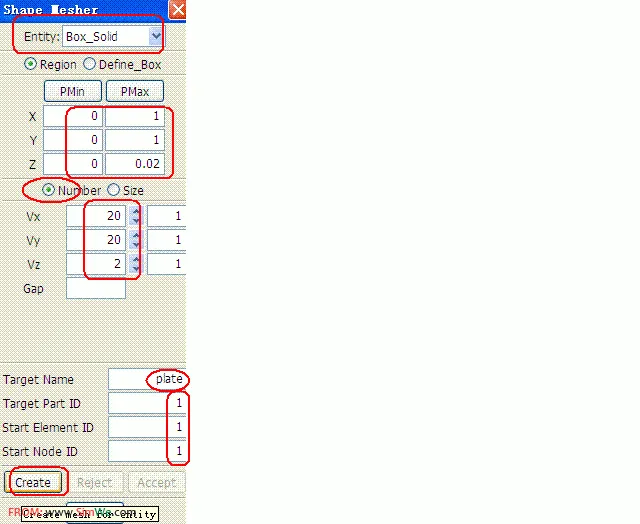

选择Entity=Box_solid,输入对角坐标(0,0,0)、(1,1,0.02);

选择网格数Number,输入网格密度:Vx=20,Vy=20,Vz=2;

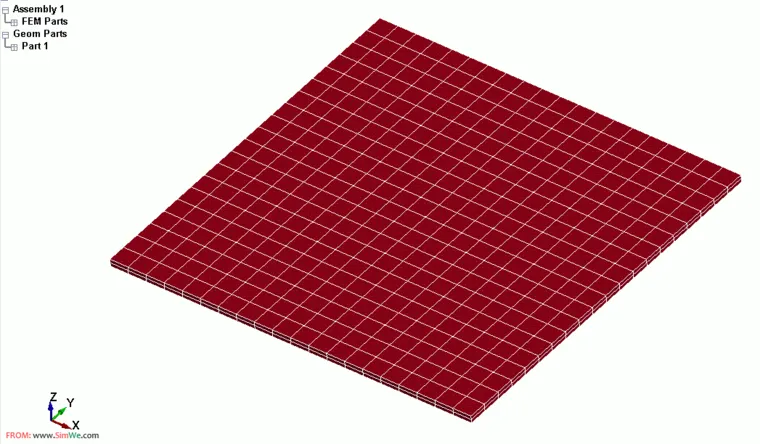

输入部件名称plate(也可以在*part中输入),初始的部件ID、单元ID、节点ID均采用默认值1,点击create,然后accept,done完成网格模型创建。

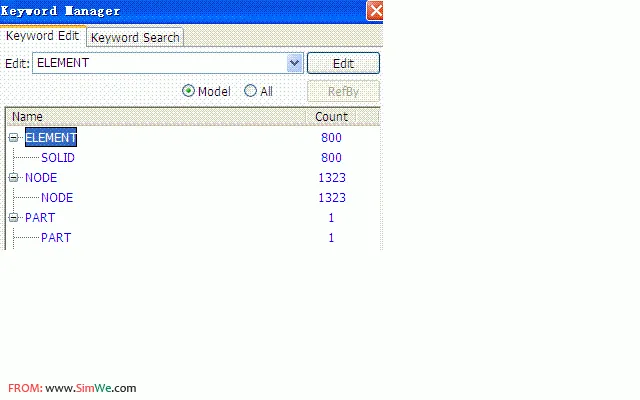

此时可以在keyword manager(Model---->keyword)界面上看到该model有1323个节点,800个单元。已经定义的关键字*element、*node、*part(尚未定义完整)以蓝色显示。
