切削与破岩新视角:刚性/弹性刀具工进旋转仿真

针对室内试验研究盘形滚刀破岩过程的成本高、周期长、不便于重复性教学演示的问题,可采用数值试验方法作为辅助或替代,用于揭示滚刀破岩机制、优化滚刀结构和切削参数。

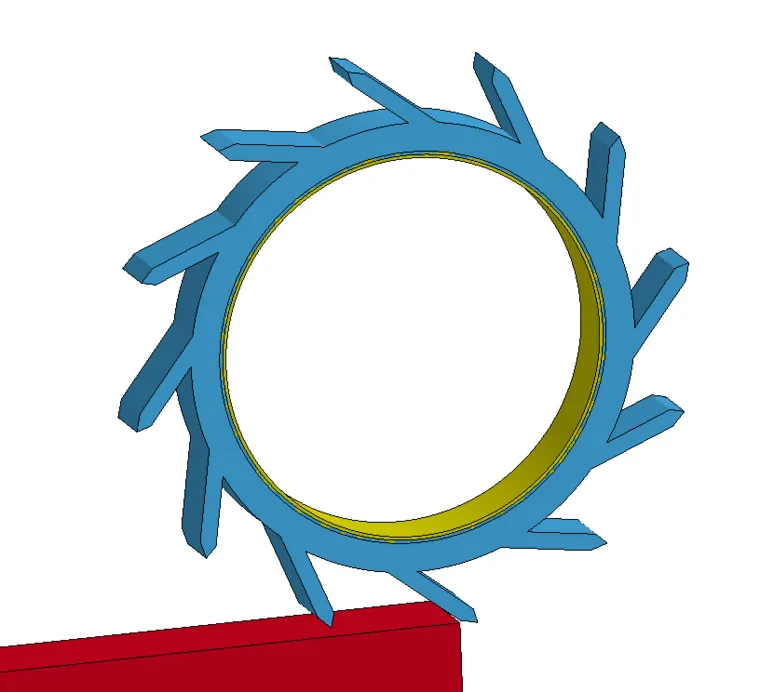

在LS-DYNA中,常把滚刀模型整体作为刚性材料,采用MAT_RIGID进行材料参数的定义,对于刚性材料,可以通过关键字BOUNDARY_PRESCRIBED_MOTION_RIGID来实现滚刀的强制位移和转动设置。


在输出设置中,可以通过二进制文件DATABASE_ASCII_option来输出滚刀的接触力。该方法可实现稳定计算,计算时间较少,但不能观察到滚刀材料的受力云图。

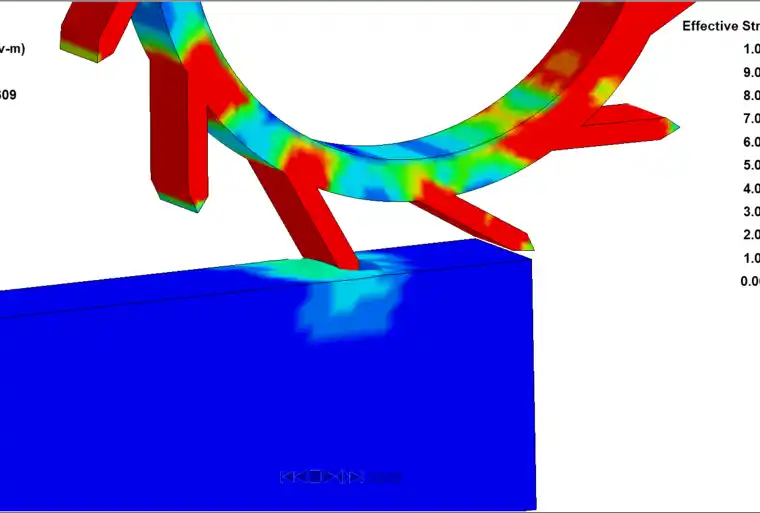

将滚刀定义为刚度较大的弹塑性材料时,可以观察到刀面及轴的受力云图,但无法实现强制性转动及位移,因此,可通过定义刚性壳的柔性接触来完成这一步操作。
