LS-DYNA在陶瓷材料SHPB测试中的仿真应用

陶瓷材料动态力学性能经常通过霍普金森压杆实验获得,本案例利用LS-DYNA对某陶瓷SHPB实验仿真。

LS-DYNA陶瓷材料SHPB仿真的图1


1、工况设置

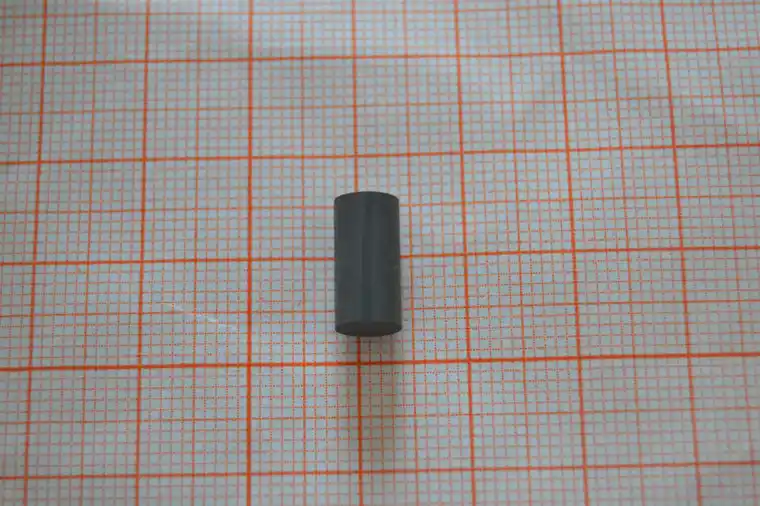

陶瓷材料作为脆性材料,端面摩擦对陶瓷材料SHPB实验影响很大。为消除端面摩擦影响,且样件长径比不至于过长,实验和仿真的陶瓷样件选取如图类似的小圆柱。

LS-DYNA陶瓷材料SHPB仿真的图2


为简化仿真,仿真中只有入射杆、陶瓷样件、透射杆,忽略子弹、波形整形器,垫块、缓冲杆和吸收杆等部件。通过*LOAD_SEGMENT_SET施加子弹对入射杆的冲击波,冲击波波形最好和样件材料应力应变曲线形状相似,所以本案例施加的冲击波形为三角波。

LS-DYNA陶瓷材料SHPB仿真的图3



2、实验结果

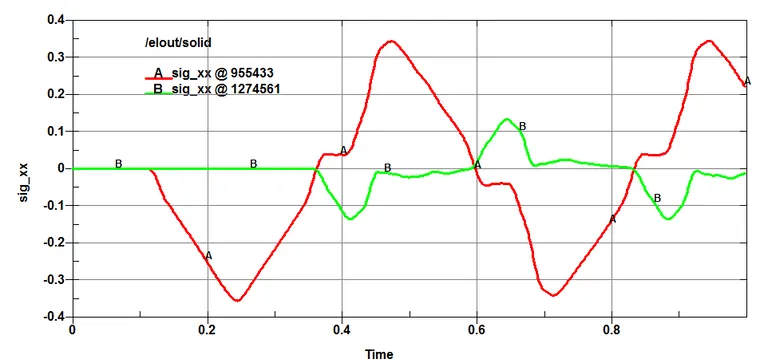

实验和仿真波形如图,可以观察出反射波中有明显的小平台,说明陶瓷材料样件两端已经达到应力平衡。由于陶瓷样件破碎,使反射波出现了阶跃。

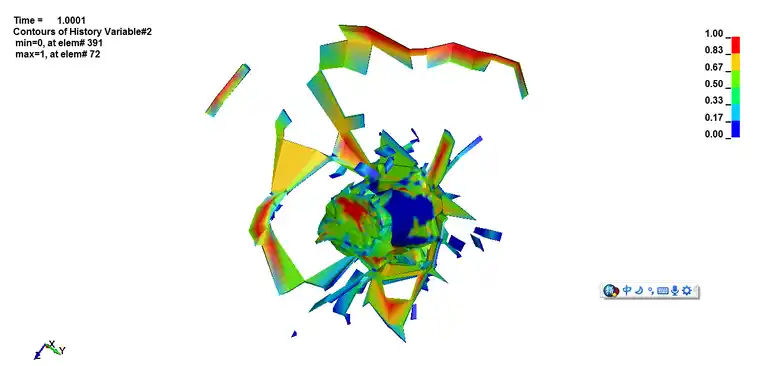

LS-DYNA陶瓷材料SHPB仿真的图4LS-DYNA陶瓷材料SHPB仿真的图5陶瓷样件损伤云图如下。 在LS-DYNA仿真中,当单元达到陶瓷失效应变时,单元会自动删除。不同大小的失效应变对仿真结果有显著影响,须反复调试。过小的失效应变不会造成反射波阶跃,反而会使反射波变小;过大的失效应变使样件端部变形过大而不破碎,与实际不符。反射波和投射波振荡比较严重。

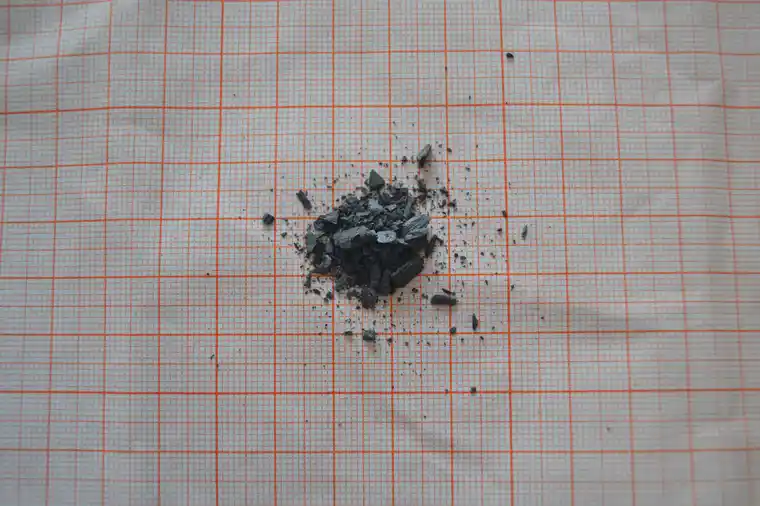

陶瓷材料实验和仿真破碎形式。尽可能消除端部接触力造成的影响,且失效应变选择合适值。

LS-DYNA陶瓷材料SHPB仿真的图7

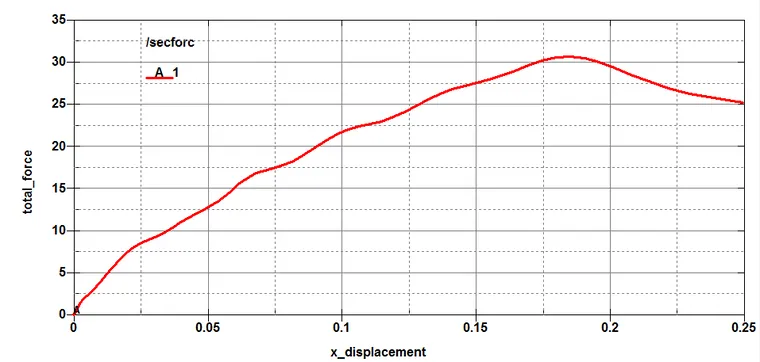

陶瓷材料的力-位移曲线
