ANSYS稳态热分析实战:掌握温度场的奥秘

灯壳散热,相同参数ANSYS计算。选用AL材料,对流系数是曲线值。而SW中热导率是170W/m^2*K

ANSYS稳态热分析的图1

ANSYS稳态热分析的图2

ANSYS稳态热分析的图3

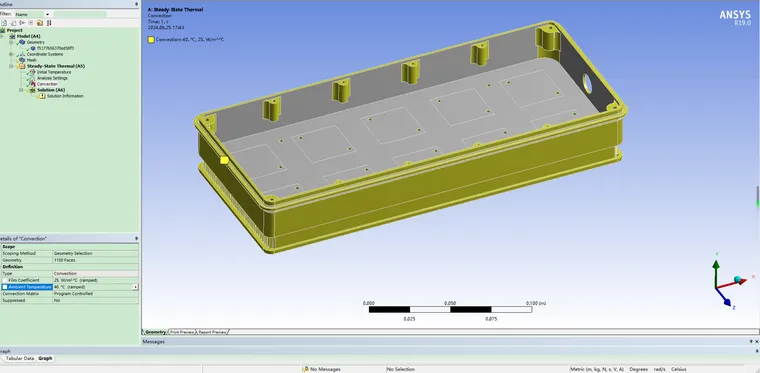

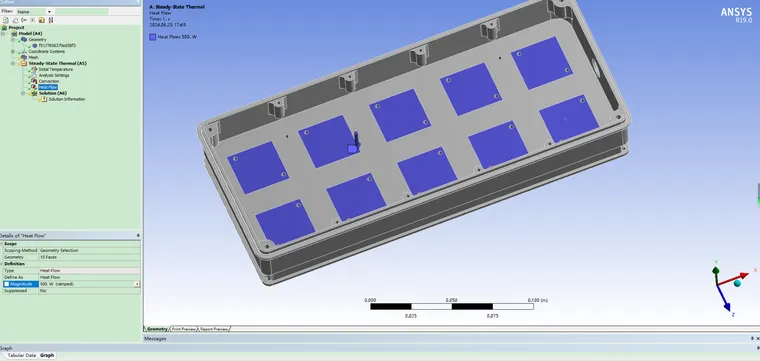

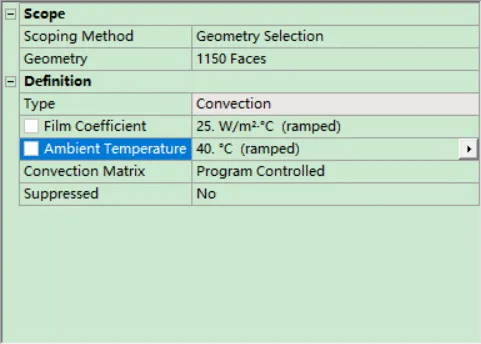

发热量在10个小灯珠区域,总计设为500W。热对流只设置在外表面。对流系数25W/m^2*℃。

ANSYS稳态热分析的图4

ANSYS稳态热分析的图5

ANSYS稳态热分析的图6

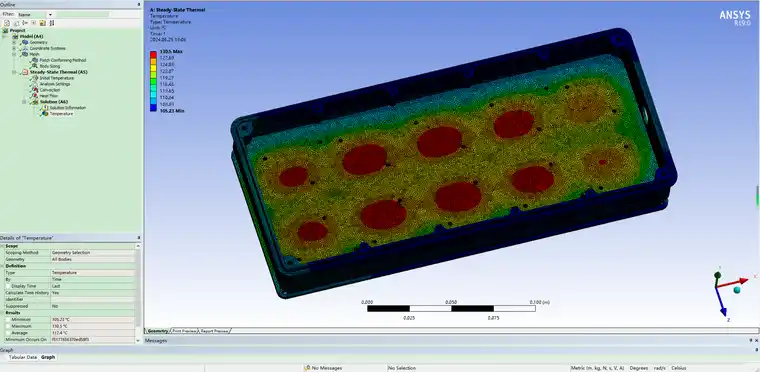

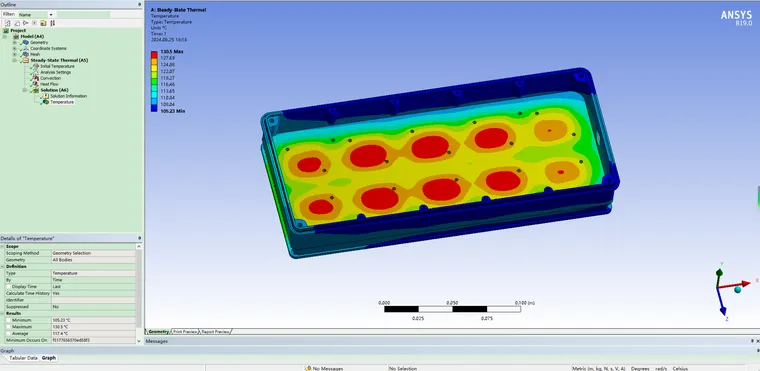

初始温度Initial temperature温度设为22℃结果,最高温度是130℃。

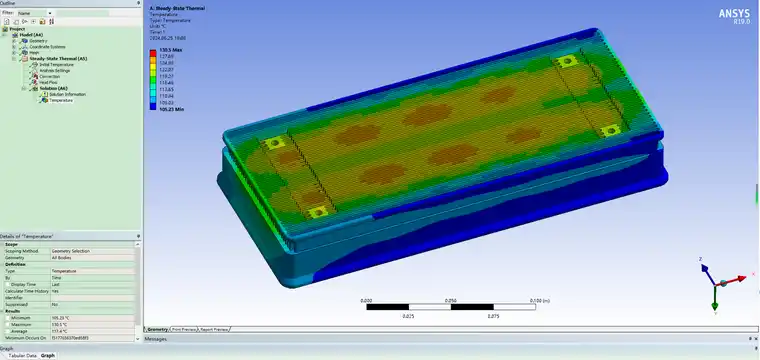

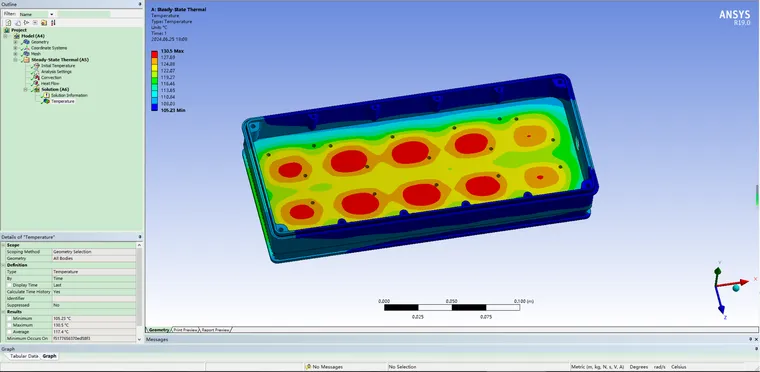

初始温度Initial temperature温度设为40℃结果依然是最高温度130℃。

ANSYS稳态热分析的图7

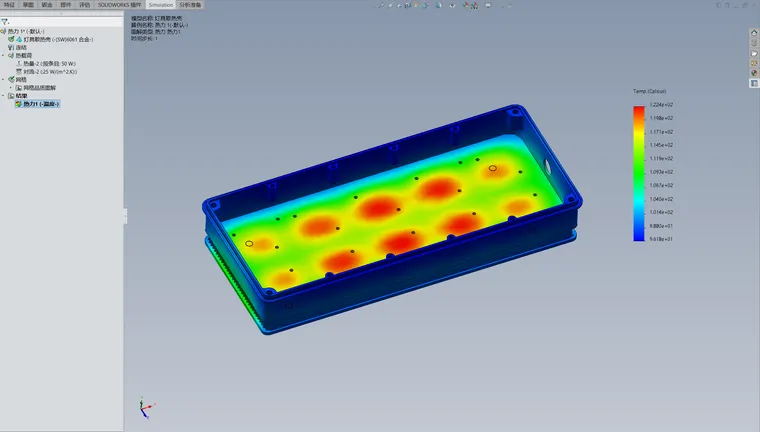

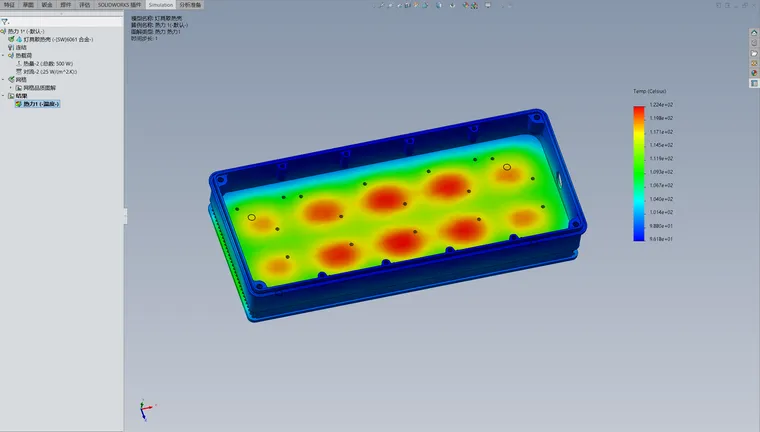

SW中近似条件下,最高温度122℃。热量总数500W。

ANSYS稳态热分析的图8



SW中近似条件下,最高温度122℃。热量按条目是50W。

ANSYS稳态热分析的图9
